Produktdetails

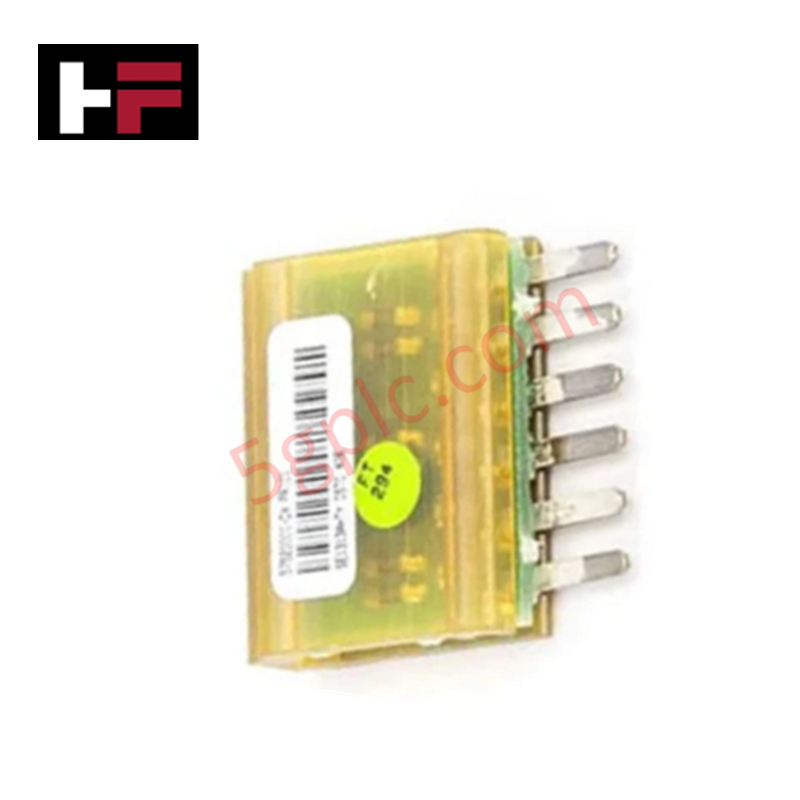

Ausgelegt für die schnelle Protokollumwandlung und Netzwerkbrückung in industriellen Automatisierungssystemen ermöglicht das ABB DTCC901B SED71608DG (DTCC901B-Ethernet-Kommunikationsmodul) die direkte physikalische und elektrische Ausführung. Das Modul wird mit einer 3,3-V-TTL-Versorgungsspannung betrieben und verbindet 10M/100M-Ethernet-Netzwerke nach IEEE 802.3 mit seriellen Schnittstellen (RS-232, RS-485). Dabei führt es die Umwandlung von TCP/IP-, UDP- und seriellen Protokollen aus, um den Datenaustausch zwischen Steuerungen, Sensoren und Aktoren zu koordinieren.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DTCC901B SED71608DG |
| Marke | ABB |
| Herkunft | USA |
| Produkttyp | Kommunikationsmodule |
| Stromversorgung | 3,3-V-TTL-Pegel |
| Ethernet-Schnittstelle | 10M/100M-Ethernet (IEEE-802.3-Standard) |
| Serielle Schnittstellen | RS-232, RS-485 |
| Protokollunterstützung | TCP/IP, TCP-Server, TCP-Client, UDP-Server, UDP-Client |
| Konfigurationsmodi | Serielle AT-Befehle, Weboberfläche, PC-Einrichtungstools |
| Nettogewicht | Standardmodulgewicht (ca. 0,20 kg) |
| Betriebstemperatur | -20 bis +65 °C (industrielle Umgebungstemperatur) |
| Leistungsaufnahme | Geringe Leistungsaufnahme der Logik |
Kommunikationsgeschwindigkeit und deterministische Ausführung über den Rückwandbus
Das Modul ist direkt mit Host-Verarbeitungsracks verbunden, um bei kontinuierlicher Telemetrieübertragung eine maximale Kommunikationsgeschwindigkeit über den Rückwandbus aufrechtzuerhalten. Die integrierte Firmware-Flash-Kompatibilität unterstützt einen deterministischen Pakettransfer über deterministische Profinet- und EtherNet/IP-Netzwerke ohne Paketverzögerung. Konfigurierbare Betriebsmodi (TCP/UDP-Client/Server) optimieren die Bandbreitennutzung, während sie die I/O-Dichte skalieren und die Ausrichtung der Echtzeitkommunikation aufrechterhalten.
Häufig gestellte Fragen
F: Wie werden die Netzwerkparameter des DTCC901B während der Inbetriebnahme vor Ort konfiguriert?
A: Die anfänglichen Netzwerkadressen und seriellen Baudraten können über serielle AT-Befehle, Webbrowser-Oberflächen oder spezielle PC-Einrichtungsprogramme konfiguriert werden.
F: Kann die serielle Schnittstelle gleichzeitig RS-232- und RS-485-Kommunikation ausführen?
A: Die seriellen Leitungen müssen entsprechend den ausgewählten Betriebsmodi verdrahtet und zugeordnet werden, um eine korrekte Umschaltung der Signaltransceiver ohne Buskonflikte sicherzustellen.
Richtlinien für die Installation vor Ort
- Galvanische Trennung der Versorgung: Stellen Sie sicher, dass die Versorgungsschienen einen geregelten 3,3-V-Gleichspannungs-TTL-Logikpegel aufrechterhalten, um Überspannungsschäden an den Transceiverschaltungen zu verhindern.
- Potenzialausgleich: Verbinden Sie die Kabelabschirmung und die Erdungspunkte des Moduls direkt mit der Erdungsschiene des Schaltschranks, um elektrostatische Störungen abzuleiten.
- Kabelführung: Verlegen Sie verdrillte 10/100M-Ethernet-Kabel der Kategorien CAT5e/CAT6 entfernt von Hochspannungs-Wechselstromleitungen und Kabeln von Frequenzumrichtern.
- Terminierung der seriellen Leitung: Verwenden Sie standardmäßige 120-Ohm-Abschlusswiderstände an den differentiellen RS-485-Leitungen, um Signalreflexionen bei der Hochgeschwindigkeitsdatenübertragung zu unterdrücken.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
