Produktdetails

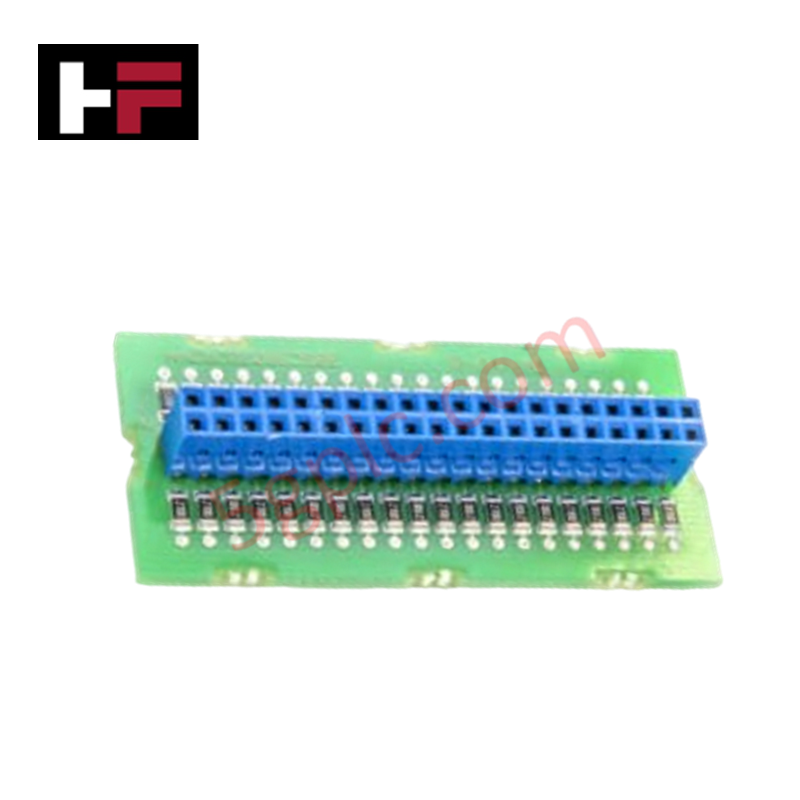

Das ABB DSTC 176 57310001-KT, auch katalogisiert als DSTC 176 Zubehör für Steuerungssysteme, fungiert als dedizierte Hardwarekomponente zur Anpassung der Busimpedanz und zur Signalabschlussleitung innerhalb der ABB Advant Master Prozessleitsystem-Netzwerke.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DSTC 176 |
| Bestellcode | 57310001-KT |
| Marke | ABB |
| Herkunft | Schweden |
| Produkttyp | Zubehör für Steuerungssysteme |
| Subrack-Funktion | Busverlängerungs-Abschlussgerät |
| Gewicht | 0,03 kg |
| Abmessungen | 115 mm x 20 mm x 255 mm |
| Betriebstemperatur | 0 bis 55 °C |
| Stromverbrauch | Passives Widerstandsnetzwerk |
| WEEE-Kategorie | 5. Kleine Geräte (keine Außenmaße über 50 cm) |
Backplane-Bus-Kommunikation & Skalierung der I/O-Dichte
Die ABB DSTC 176 Abschluss-Einheit terminiert Signalleitungen an den physischen Enden verlängerter Subrack-Backplane-Busse, um hochfrequente Signalreflexionen und Wellendämpfung zu verhindern. Durch die Stabilisierung der Leitungsimpedanz über erweiterte Rack-Kommunikationsverbindungen erhält das passive Netzwerk die Signalqualität während der Hochgeschwindigkeits-Datenübertragung zwischen Steuerprozessoren und verteilten I/O-Modulen. Die physische Bauform unterstützt eine modulare Skalierung der I/O-Dichte über Subrack-Erweiterungen, ohne die Firmware-Flash-Kompatibilität oder Bus-Scan-Zyklen zu verändern.
Häufig gestellte Fragen
F: Wo muss die DSTC 176 Busabschluss-Einheit in einer Advant Master Busverlängerung installiert werden?
A: Die DSTC 176 Einheit muss direkt am letzten physischen Verbindungsknoten der Busverlängerungsleitung installiert werden, um Signalreflexionen zu unterdrücken.
F: Benötigt die DSTC 176 externe Stromversorgung oder Firmware-Konfiguration?
A: Nein, die DSTC 176 ist ein vollständig passives Widerstandsnetzwerk, das ohne externe Stromversorgung oder Firmware-Flash-Parameter arbeitet.
Feldinstallationsanleitung
- Trennen Sie die Hauptstromversorgung des Systems, bevor Sie die DSTC 176 Busabschluss-Einheit anschließen oder entfernen.
- Richten Sie die Steckverbinder der Platine sorgfältig am vorgesehenen Busverlängerungsanschluss am Ende der Subrack-Backplane aus.
- Setzen Sie die Einheit fest in den Sockel ein, um einen niederohmigen Signal-Kontakt sicherzustellen.
- Sichern Sie die Befestigungselemente am Panel, um ein Verrutschen der Steckverbinder durch mechanische Vibrationen im Schrank zu verhindern.
- Stellen Sie sicher, dass die Erdungsflechte des Gehäuses mit der Haupt-Erdungsschiene des Gehäuses verbunden ist, um EMI-Störungen auf den Kommunikationsleitungen zu minimieren.
