Produktdetails

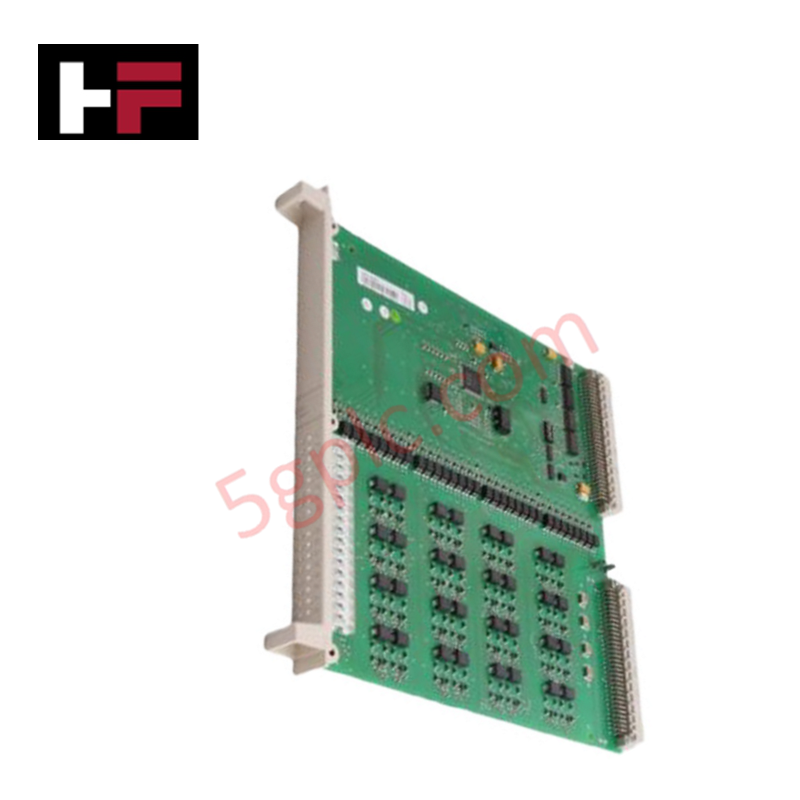

Die ABB DSDI110AV1 3BSE018295R1, auch als digitale Eingangsplatine DSDI 110AV1 katalogisiert, dient als dedizierte Hardwarekomponente zur Erfassung binärer Zustände und zur Erkennung von Spannungspegeln innerhalb von ABB-Advant-Master-Prozessleitsystemplattformen. Die Platine akzeptiert 32 Kanäle mit digitalen 24-VDC-Eingangssignalen und führt Signalaufbereitung sowie galvanische Trennung über Rückwandbus-Schnittstellen aus, um die Zustände der Feldkontakte direkt an die System-CPU zu übertragen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DSDI 110AV1 (3BSE018295R1) |
| Marke | ABB |
| Herkunft | Schweden |
| Produkttyp | Digitale Eingangsmodule |
| Eingangskapazität | 32 Kanäle |
| Nennspannung | 24 VDC |
| Nettogewicht | 0,332 kg |
| Abmessungen | 229,5 mm x 18 mm x 234 mm (W x H x D) |
| Betriebstemperatur | 0 bis +55 °C (Standard-Umgebungstemperatur im Subrack) |
| Leistungsaufnahme | Versorgung über den internen 5-VDC-/24-VDC-Rückwandbus des Subracks |
Kommunikationsgeschwindigkeit des Rückwandbusses und Kompatibilität mit dem Firmware-Flash
Die Platine nutzt eine optimierte Kommunikationsgeschwindigkeit des Rückwandbusses, um schnelle zyklische Abfragen über alle 32 Kanäle auszuführen. Kanalstatusvektoren werden mit minimaler Laufzeitverzögerung verarbeitet und gewährleisten so eine Echtzeit-Signalübertragung über deterministische Profinet- und EtherNet/IP-Netzwerke, die mit übergeordneten Automatisierungsknoten verbunden sind. Die integrierten Logikschaltungen gewährleisten eine strikte Zeitsynchronisation und Kompatibilität mit dem Firmware-Flash, wodurch Frame-Ausfälle oder Kanaljitter bei schnellen Zustandswechseln verhindert werden.
Häufig gestellte Fragen
F: Kann die DSDI 110AV1-Platine entfernt oder eingesetzt werden, während die Stromversorgung des Advant-Master-Subracks eingeschaltet ist?
A: Die Hilfsversorgung des Subracks muss vor dem Einsetzen oder Herausnehmen der Platine ausgeschaltet werden, um transiente Spannungsspitzen an den internen Rückwandbus-Steckverbindern zu verhindern.
F: Wie werden die Feldverdrahtungen mit den 32 digitalen Eingangskanälen verbunden?
A: Die Feldsignale werden über spezielle Flachbandkabel oder Klemmenblöcke angeschlossen, die zur vorderen Steckerleiste geführt werden und die 24-VDC-Stromkreise der Feldgeräte von der internen Verarbeitungslogik trennen.
Richtlinien für die Installation im Feld
- Spannungsfreischaltung: Schalten Sie die vorgeschalteten Versorgungsschutzschalter des Subrack-Gehäuses spannungsfrei, bevor Sie mit der Installation oder dem Ausbau der Karte beginnen.
- ESD-Schutz: Tragen Sie ein antistatisches Handgelenkband, das mit der Schutzerde des Schaltschranks verbunden ist, um elektrostatische Entladungen beim Umgang mit ungeschützten Leiterplatten zu verhindern.
- Einsetzen in das Subrack: Richten Sie die oberen und unteren Leiterplattenkanten an den Führungsschlitzen des Subracks aus und schieben Sie die Platine horizontal ein, bis die mehrpoligen rückseitigen Steckverbinder vollständig in der Rückwandbus-Buchse einrasten.
- Befestigung: Ziehen Sie die Halteschrauben an der Frontplatte fest, um eine ordnungsgemäße mechanische Verbindung und eine durchgängige Masseverbindung über den Gehäuserahmen sicherzustellen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
