Produktdetails

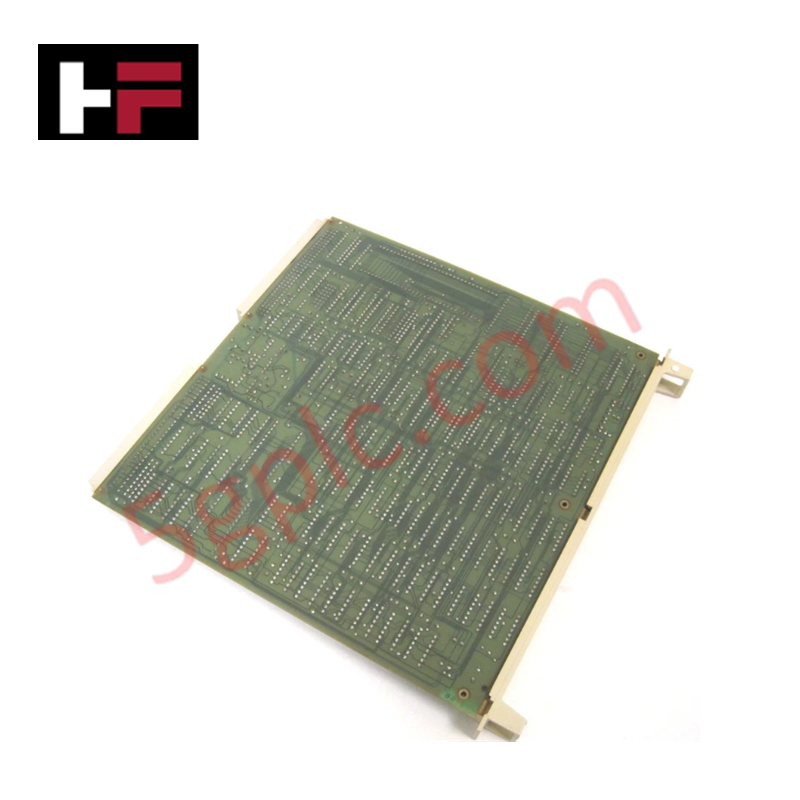

Konfiguriert für synchrone Datenweiterleitung in Advant Master-Architekturen, bietet das ABB DSCS 116 57520001-BZ (DSCS 116 Kommunikationsmodul) die direkte physikalisch/elektrische Ausführung der zeitkritischen Inter-Rack-Rahmensynchronisation. Die Hardware steuert die präzise Bitstromsequenzierung über lokalisierte Netzwerkkanäle, um Phasenverschiebungen zwischen gekoppelten Verarbeitungs-Subracks zu verhindern.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DSCS 116 |
| Marke | ABB |
| Produkt-ID | 57520001-BZ |
| Herkunft | Schweden |
| Gewicht | 0,48 kg netto |
| Abmessungen | Standard-Einzelsteckplatz-Leiterplattenmaß |
| Betriebstemperatur | 0 bis +55 °C (Standard-Rückplaneinsatz-Basislinie) |
| Stromverbrauch | Kontinuierlich über Rückplan-Verteilungsschienen |
| Kernleistung | Synchrone Kopplung auf physikalischer Signalschicht |
| Zolltarifnummer | 85176200 |
| WEEE-Kategorie | Produkt nicht im WEEE-Geltungsbereich |
Deterministische Netzwerke & Firmware-Kompatibilität
Die interne Transceiver-Architektur ordnet Rahmenpuffer direkt den durch aktuelle Rückplan-Bus-Kommunikationsgeschwindigkeitslizenzen definierten Taktzyklen zu. Dieses Design gewährleistet strikte Zeitgrenzen über Profinet / EtherNet/IP deterministische Netzwerke, sichert eine stabile Codeausführung und eliminiert Bit-Jitter bei großflächigen I/O-Dichte-Skalierungsvorgängen. Die Schnittstellen-Schaltungen sind strukturell so ausgelegt, dass Kommunikationszeitüberschreitungen verhindert werden, wodurch absolute Firmware-Flash-Kompatibilität mit benachbarten Master-CPU-Knoten während der Systeminitialisierungsphasen gewährleistet ist.
Häufig gestellte Fragen
F: Unterstützt die physikalische Konfiguration des DSCS 116 den Online-Modulwechsel (Hot-Swapping)?
A: Nein. Die Stromversorgung des Subrack-Hosts muss vollständig isoliert sein, bevor die Baugruppe eingesetzt oder entnommen wird. Ein Versuch der Live-Entnahme kann transienten Störpegel in das parallele Buslayout einführen, wodurch aktive Rückplan-Bus-Kommunikationsgeschwindigkeitslizenzen verletzt und lokale Steuerungen in Fehlerzustände versetzt werden.
F: Wie wird die synchrone Phasenabweichung von der Hardware-Schnittstelle behandelt?
A: Das Modul basiert auf exakten Hardware-Taktzyklen, die über die Rückplan-Leiterbahnen verteilt werden. Tritt ein Timing-Fehler auf, stoppen die internen Transceiver den Nachrichtenrahmen, um eine Ausbreitung von Datenkorruption im deterministischen Netzwerk-Loop zu verhindern.
F: Benötigt diese Komponente während der Vor-Ort-Installation einen lokalen Firmware-Upload?
A: Das Modul arbeitet auf Basis eingebetteter Hardware-Logikpfade. Die Kompatibilität entspricht dem Basis-Hardwareindex des aktiven Steuergehäuses und erfordert vor Inbetriebnahme die Bestätigung übereinstimmender Firmware-Flash-Kompatibilitätsschichten.
Feldinstallationsrichtlinien
- Schieben Sie die Leiterplatte gleichmäßig entlang der Gehäuse-Ausrichtungskanäle, bis der hintere Steckverbinderblock vollständig in den Subrack-Rückplan-Empfänger einrastet.
- Halten Sie einen Abstand von mindestens 100 mm zwischen externen Kommunikationsleitungen und lokalen Hochspannungs-Wechselstrom-Verteilungsschienen ein, um induktive Kopplung zu vermeiden.
- Sichern Sie die Frontplatten-Befestigungselemente, um die Platinenfrontplatte gegen den Rahmen zu verankern, was eine niederohmige Erdungsverbindung und Vibrationsdämpfung gewährleistet.
- Erden Sie alle Kommunikationsschirmgeflechte kontinuierlich am zentralen Kupfer-Erdungsschienenstreifen des Panels, um hochfrequente industrielle Störungen zu blockieren.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
