Produktdetails

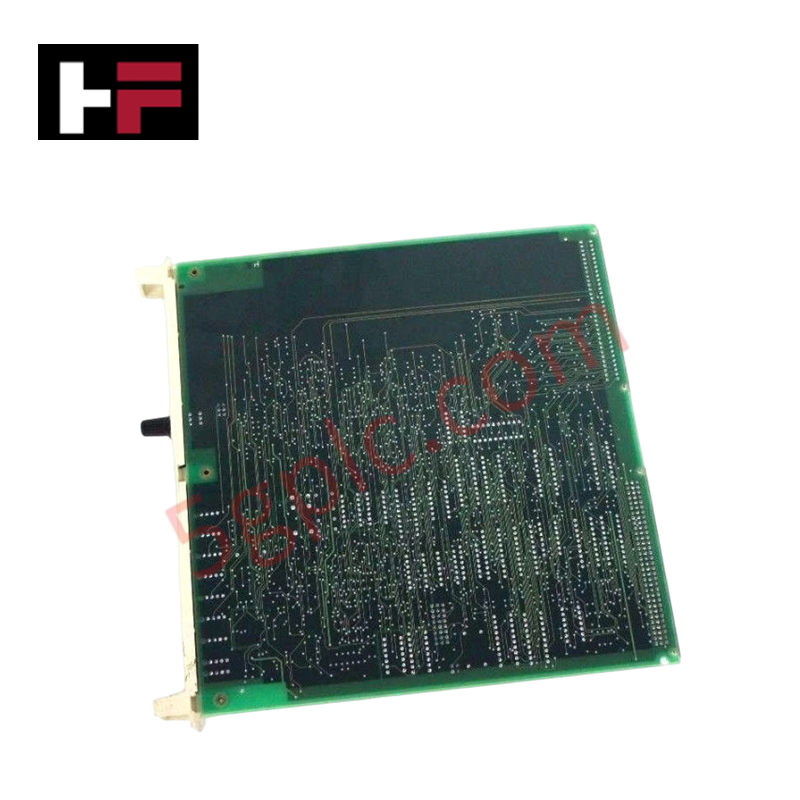

Das ABB DSBC 174 3BSE012211R1, auch katalogisiert als DSBC 174 Busverlängerungsmodule, fungiert als dedizierte Hardwarekomponente zur Erweiterung der physischen Buskommunikation über S100 I/O-Subracks innerhalb der ABB Advant Master Prozessleitsystem-Architekturen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DSBC 174 |
| Bestellcode | 3BSE012211R1 |
| Marke | ABB |
| Herkunft | Schweden |
| Produkttyp | Busverlängerungsmodule |
| Schnittstellenprotokoll | S100 I/O-Bus |
| Abmessungen | 360 mm x 20 mm x 260 mm |
| Gewicht | 0,34 kg |
| Betriebstemperatur | 0 bis 55 °C |
| Stromverbrauch | Busgespeist über Subrack-Backplane |
| RoHS-Konformität | Nicht RoHS-konform |
| WEEE-Kategorie | 5. Kleine Geräte (keine Außenmaße größer als 50 cm) |
Backplane-Bus-Kommunikation & I/O-Dichteskalierung
Das ABB DSBC 174 Modul verbindet sich direkt mit der Haupt-Controller-Rack-Backplane, um S100 I/O-Bussignale zu nachgeschalteten Erweiterungsracks zu verlängern. Durch die Regeneration von Adress-, Daten- und Steuerleitungen unterstützt das Modul eine erweiterte I/O-Dichte ohne Signalverschlechterung über die Distanzgrenzen zwischen den Racks. Eingebettete Timing-Treiber gewährleisten deterministische Netzwerkrahmen und volle Firmware-Flash-Kompatibilität über verbundene Controller- und I/O-Subracks.
Häufig gestellte Fragen
F: Welche Funktion erfüllt das DSBC 174 in einer S100 I/O-Rack-Anordnung?
A: Die Platine regeneriert und puffert die internen parallelen S100 I/O-Bussignale, um zusätzliche entfernte oder benachbarte Erweiterungs-Subracks anzusteuern.
F: Kann das DSBC 174 Modul unter Spannung ausgebaut oder eingebaut werden?
A: Die Hauptstromversorgung des Subrack-Segments muss vor dem Entfernen oder Einsetzen des Moduls abgeschaltet werden, um eine Beschädigung des Backplane-Kommunikationsbusses und transienten Spannungsschäden zu vermeiden.
Richtlinien für die Feldinstallation
- Schalten Sie das System-Subrack aus, bevor Sie das DSBC 174 Modul einsetzen oder herausnehmen.
- Richten Sie die Platinenkanten sorgfältig an den Führungsschienen des Steckplatzes aus und drücken Sie fest, bis die hinteren Backplane-Stecker vollständig in die Gehäuseschnittstelle einrasten.
- Befestigen Sie die vorderen Halteschrauben, um das Modul gegen Vibrationen zu sichern und die Erdungsverbindung des Gehäuses herzustellen.
- Führen Sie die Busverlängerungskabel getrennt von Hochspannungs-Wechselstromleitungen, um elektromagnetische Störkopplungen zu vermeiden.
- Überprüfen Sie die Verriegelung des Kabelsteckers an der Frontplatte, bevor Sie die Systembetriebsversorgung wieder einschalten.
