Produktdetails

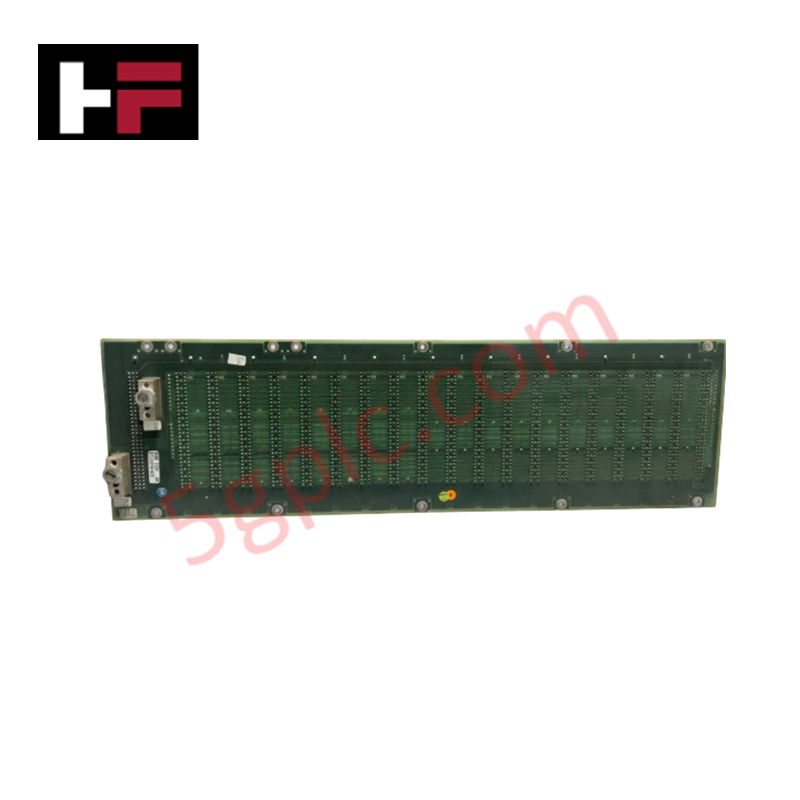

Die ABB DSBB 102 57310256-A/1, auch als DSBB 102-Bus-Backplane katalogisiert, dient als spezielles Hardwarebauteil für die Hochgeschwindigkeits-Signalweiterleitung und die Verbindung von Systemmodulen innerhalb von ABB-Master-Steuerracks.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DSBB 102 (57310256-A/1) |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 0.85 kg |
| Abmessungen | 300 mm x 200 mm x 25 mm |
| Betriebstemperatur | 0 bis +55 Grad C |
| Leistungsaufnahme | Passive Backplane-Baugruppe mit Leiterplatte |
| Modultyp | Bus-Backplane |
| Busverbindung | Kommunikationsbusse der Backplane für Racks mit mehreren Steckplätzen |
| Systemkompatibilität | ABB Master Piece / Master-Prozesssteuerungs-Subracks |
Geschwindigkeit der Backplane-Buskommunikation und Firmware-Flash-Kompatibilität
Die DSBB 102-Backplane verwendet Leiterbahngeometrien mit niedriger Impedanz und eine mehrschichtige interne Abschirmung, um die Geschwindigkeit der Backplane-Buskommunikation über bestückte E/A- und Prozessorsteckplätze hinweg aufrechtzuerhalten. Durch die Unterdrückung von Übersprechen und Signaldämpfung während hochfrequenter Busübertragungen bewahrt die Backplane die Signalintegrität der angeschlossenen Subrack-Einheiten. Standardisierte mechanische Ausrichtung und Pinbelegung gewährleisten die vollständige Firmware-Flash-Kompatibilität sowie eine deterministische Ausführung auf ABB-Master-Steuerplatinen.
Häufig gestellte Fragen
F: Enthält die DSBB 102-Backplane aktive Verarbeitungskomponenten oder Mikrocontroller?
A: Nein, die DSBB 102 ist eine passive Leiterplattenbaugruppe, die die Stromzuführung, Signalverteilung und strukturelle Verbindung für eingesteckte Module bereitstellt.
F: Wie wird die Erdung der einzelnen Steckplätze innerhalb der DSBB 102-Busstruktur gewährleistet?
A: Dedizierte Gehäuse-Masseflächen und abgeschirmte Hochleistungs-Steckverbinderkontakte stellen niederohmige Erdungspfade her, um elektrische Störungen über alle Steckplätze hinweg zu reduzieren.
F: Welche Vorsichtsmaßnahmen sollten beim Einsetzen von E/A-Karten in die Backplane-Steckverbinder der DSBB 102 getroffen werden?
A: Die Kartenkanten der Module müssen an den oberen und unteren Führungsschienen ausgerichtet werden, um eine falsche Pin-Ausrichtung oder eine mechanische Verformung der Kontaktstifte der Backplane-Buchsen zu verhindern.
Richtlinien für die Installation vor Ort
- Trennen Sie vor der Installation oder Wartung der DSBB 102-Backplane alle Hauptstromquellen, die das Subrack versorgen.
- Tragen Sie ein mit der Gehäusemasse verbundenes ESD-Handgelenkband, um Schäden durch elektrostatische Entladung an den vergoldeten Kontaktstiften zu verhindern.
- Richten Sie den Backplane-Rahmen an den hinteren Befestigungsbohrungen des Subracks aus und ziehen Sie die Befestigungsschrauben gleichmäßig mit dem vorgeschriebenen Drehmoment an.
- Überprüfen Sie die Sauberkeit der Kontaktstifte und kontrollieren Sie die Mehrfachsteckverbinder-Steckplätze vor dem Einsetzen der Steuerkarten auf Fremdkörper.
- Stellen Sie sicher, dass die System-Erdungsbänder vor dem Einschalten sicher mit dem Massepunkt des Backplane-Gehäuses verbunden sind.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
