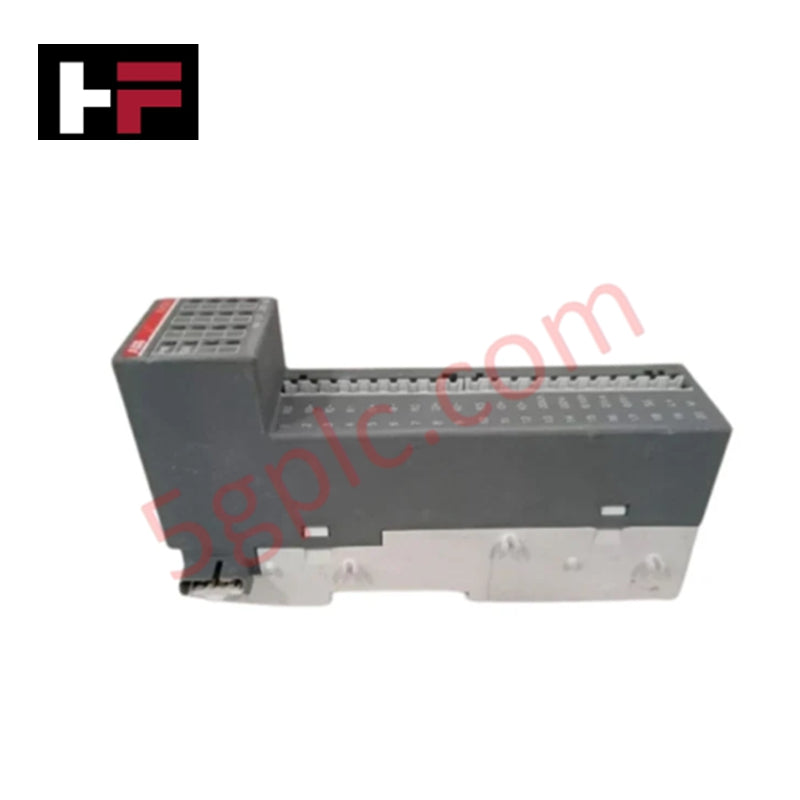

ABB DO561 1TNE968902R2201 S500-eCo Digitalausgangsmodul

Produktübersicht

Das ABB DO561 (1TNE968902R2201) dient als kompakte, hocheffiziente digitale Schaltstelle innerhalb der AC500-eCo SPS-Familie. Dieses Modul bietet 8 transistorbasierte Ausgangskanäle, die jeweils 24VDC-Lasten bis zu 0,5A schalten können. Es steuert das Zusammenspiel von Magnetventilen, Kontrolllampen und kleinen Schützen in lokalisierten Automatisierungsarchitekturen. Wir liefern dieses Modul als 100 % brandneu und original, um sicherzustellen, dass Ihr verteiltes I/O-System die werkseitig zertifizierte Schaltpräzision und den schnellen elektronischen Schutz beibehält.

Technische Daten

Der DO561 ermöglicht diskrete Steuerung durch folgende Hardware-Parameter:

• Anzahl der digitalen Ausgänge: 8 Kanäle

• Ausgangstyp: Transistor (Source)

• Nenn-Ausgangsstrom: 0,5 A pro Kanal

• Ausgangsspannung: 24 V DC (Bereich: 20,4 V bis 28,8 V DC)

• Verdrahtungskonfiguration: 1-Draht-Anschluss

• Anschlusstyp: Steckbare Klemmenblöcke

• Versorgungsspannung: 24 V DC (20,4 ... 28,8 V DC)

• Schutzart: IP20

• Betriebstemperatur: 0 °C bis +60 °C

• Nettoabmessungen: 34 mm (B) x 74 mm (H) x 135 mm (T)

Technische Vorteile

• Platzsparendes schlankes Design: Mit einer Breite von nur 34 mm maximiert der DO561 die Dichte auf der Hutschiene. Dieses kompakte Design ermöglicht es Ingenieuren, mehrere Ausgangserweiterungen in kleinen Steuergehäusen oder maschinenmontierten Gehäusen zu integrieren, ohne auf größere Schaltschränke umzurüsten.

• Verschleißfreies Transistorschalten: Die Transistortechnologie eliminiert den mechanischen Verschleiß, der bei herkömmlichen Relaismodulen auftritt. Dies ermöglicht hochfrequentes Schalten und eine praktisch unbegrenzte Lebensdauer, ideal für schnell reagierende Magnetventilsteuerungen in Verpackungs- und Sortieranwendungen.

• Vereinfachte steckbare Anschlussmöglichkeiten: Das steckbare Klemmen-System erleichtert die schnelle Verdrahtung und Inbetriebnahme. Techniker können die Stecker unabhängig vom Modulgehäuse verdrahten, was einen sofortigen „kalten“ Austausch während der Wartung ermöglicht und die mittlere Reparaturzeit (MTTR) erheblich reduziert.

• Integrierte Fehlerabsicherung: Das Modul verfügt über elektronische Kurzschluss- und Überlastschutzfunktionen für jeden Kanal. Diese Schutzmechanismen verhindern, dass elektrische Fehler auf der Feldseite die interne Schaltung beschädigen oder die übergeordnete Steuerlogik der AC500-eCo SPS stören.

• Hohe Umweltverträglichkeit: Für industrielle Umgebungen ausgelegt, arbeitet das Modul zuverlässig in einem Temperaturbereich von 0 °C bis +60 °C. Das Gehäuse mit Schutzart IP20 bietet den notwendigen Schutz für die standardisierte Hutschienenmontage in horizontaler und vertikaler Ausrichtung.

FAQs

• Kann der DO561 induktive Lasten direkt schalten?

  Ja. Die Transistorausgänge steuern Standard-Induktivlasten wie Magnetventile. Für sehr große induktive Lasten oder Hochstrom-Schütze empfehlen wir den Einsatz externer Überspannungsdämpfer, um die Lebensdauer des Moduls zu verlängern.

• Benötigt dieses Modul eine separate Anschlussbasis?

  Nein. Im Gegensatz zur Standard-AC500-Serie verwenden AC500-eCo-Module wie der DO561 ein direkt steckbares Klemmenblock-System. Dies vereinfacht die Montage und reduziert die Gesamttiefe des SPS-Stacks.

• Wie profitiert meine Verdrahtungsplanung von der 1-Draht-Konfiguration?

  Die 1-Draht-Architektur vereinfacht den Anschlussprozess, da für jeden Ausgang am Modulanschluss nur das Signalkabel benötigt wird. Dies reduziert die Verdrahtungskomplexität erheblich und minimiert potenzielle Fehler bei der Feldinstallation.

• Ist der DO561 mit allen AC500-eCo CPUs kompatibel?

  Der DO561 lässt sich nahtlos in die gesamte AC500-eCo-Reihe integrieren. Er kommuniziert über den lokalen I/O-Bus, wenn er neben der CPU montiert ist, oder über dezentrale Buskoppler für Remote-I/O-Konfigurationen.
