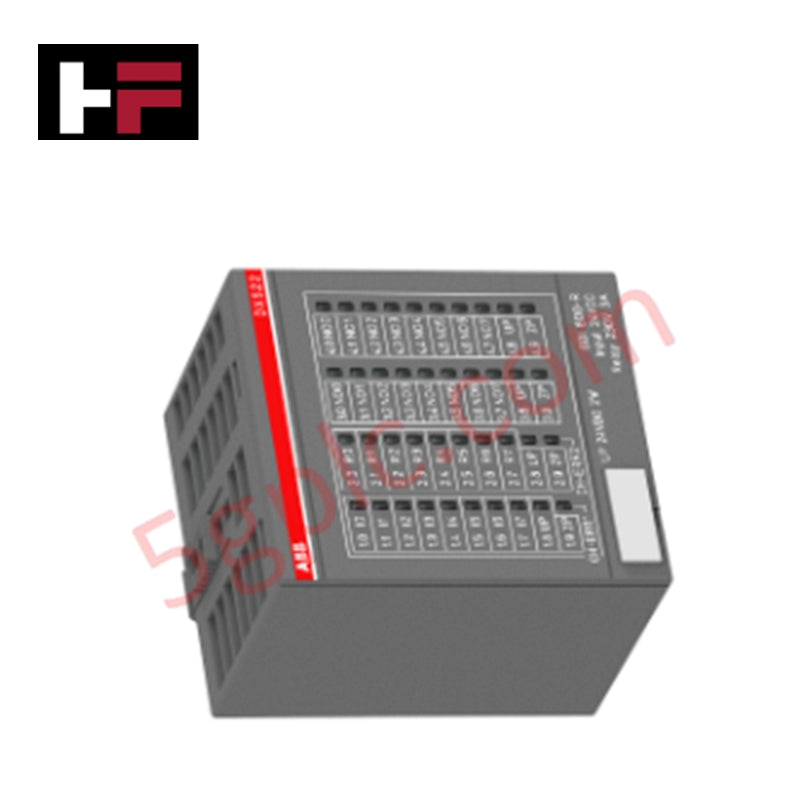

ABB DO526 1SAP240800R0001 S500 Digitalausgangsmodul

Produktübersicht

Das ABB DO526 (1SAP240800R0001) fungiert als spezialisiertes Digitalerweiterungsmodul für hohe Ströme innerhalb der S500 Distributed Automation I/O-Familie. Im Gegensatz zu Standard-Niedrigstromkarten liefert dieses Modul robuste 2A pro Kanal über 8 transistorbasierte Ausgänge. Dieses leistungsstarke Design ermöglicht es der SPS, größere Magnetventile, leistungsstarke Schütze und Gleichstromantriebe direkt zu steuern, wodurch der Einsatz von Zwischenrelais entfällt. Wir liefern dieses Gerät als 100% brandneu und original, um sicherzustellen, dass Ihre Steuerungsarchitektur werkseitig zertifizierte Schaltleistung für industrielle Hochlastanwendungen nutzt.

Technische Daten

Das DO526 steuert Hochlastschaltungen anhand folgender technischer Parameter:

• Anzahl der digitalen Ausgänge: 8 Kanäle

• Ausgangstyp: Transistor (Source)

• Nenn-Ausgangsstrom: 2 A pro Kanal

• Ausgangsspannung: 24 V DC

• Spannungsbereich: 20,4 V bis 28,8 V DC

• Verdrahtungskonfiguration: 1-Draht-Anschluss

• Versorgungsspannung: 24 V DC (über Terminalbasis)

• Schutzart: IP20

• Netto-Gewicht: 0,132 kg

• Abmessungen: 67,5 mm (B) x 76 mm (H) x 62 mm (T)

Technische Vorteile

• Direkte Hochlastansteuerung: Jeder der 8 Kanäle steuert bis zu 2A. Dies spart Hardwarekosten, Platz auf der Hutschiene und reduziert die Verdrahtungskomplexität, da externe Relais für Hochleistungs-Magnetventile oder Signallampen entfallen.

• Schnelles Transistorschalten: Die Transistortechnologie ermöglicht nahezu unbegrenzte Schaltzyklen und nahezu sofortige Reaktionszeiten im Vergleich zu mechanischen Relaiskarten. Dies optimiert die Leistung bei Hochgeschwindigkeits-Sortier- und Pulsweitenmodulationsanwendungen.

• Vereinfachte 1-Draht-Verdrahtung: Die 1-Draht-Architektur erleichtert die Feldanschlüsse. In Kombination mit einer kompatiblen S500 Terminalbasis reduziert dieses Design potenzielle Verdrahtungsfehler und beschleunigt die Inbetriebnahme dezentraler I/O-Stationen.

• Integrierter Fehlerschutz: Das Modul verfügt über elektronische Kurzschluss- und Überlastschutzfunktionen. Diese Schutzmaßnahmen verhindern, dass elektrische Fehler auf der Feldseite die interne Schaltung beschädigen oder die Steuerlogik der AC500 SPS stören.

• Modulare Wartungseffizienz: Das DO526 wird auf eine Standard-S500 Terminalbasis gesteckt. Dadurch können Wartungsteams das elektronische Modul austauschen, ohne die Feldverdrahtung zu trennen, was die mittlere Reparaturzeit (MTTR) bei Hardware-Upgrades erheblich verkürzt.

FAQs

• Kann das DO526 induktive Lasten direkt steuern?

  Ja. Die Transistorausgänge sind für induktive Lasten wie Magnetventile geeignet. Für sehr große induktive Lasten empfehlen wir jedoch den Einsatz externer Freilaufdioden oder Varistoren, um Rück-EMK zu unterdrücken und die Lebensdauer des Moduls zu verlängern.

• Benötigt dieses Modul eine spezielle Terminalbasis?

  Ja. Das DO526 muss auf einer kompatiblen S500 Terminalbasis (z. B. TU515 oder TU516) montiert werden. Die Basis stellt die mechanische Befestigung an der Hutschiene sowie die elektrische Schnittstelle für die 24VDC-Versorgung und die 8 Hochstromausgänge bereit.

• Wie funktioniert die Gesamtstrombegrenzung des Moduls?

  Obwohl jeder Kanal 2A unterstützt, müssen Sie die Gesamtstromkapazität Ihrer Stromversorgung und Terminalbasis prüfen. Stellen Sie sicher, dass die Summe aller gleichzeitig aktiven 2A-Ausgänge die thermischen oder elektrischen Grenzwerte im AC500-Systemhandbuch nicht überschreitet.

• Bietet das DO526 eine Diagnose pro Kanal?

  Das Modul übermittelt Status- und Fehlerdaten über den I/O-Bus an die CPU. Kurzschluss- oder Überlastzustände können über die frontseitigen LED-Anzeigen oder über die Diagnosesoftware ABB Automation Builder überwacht werden.
