Produktdetails

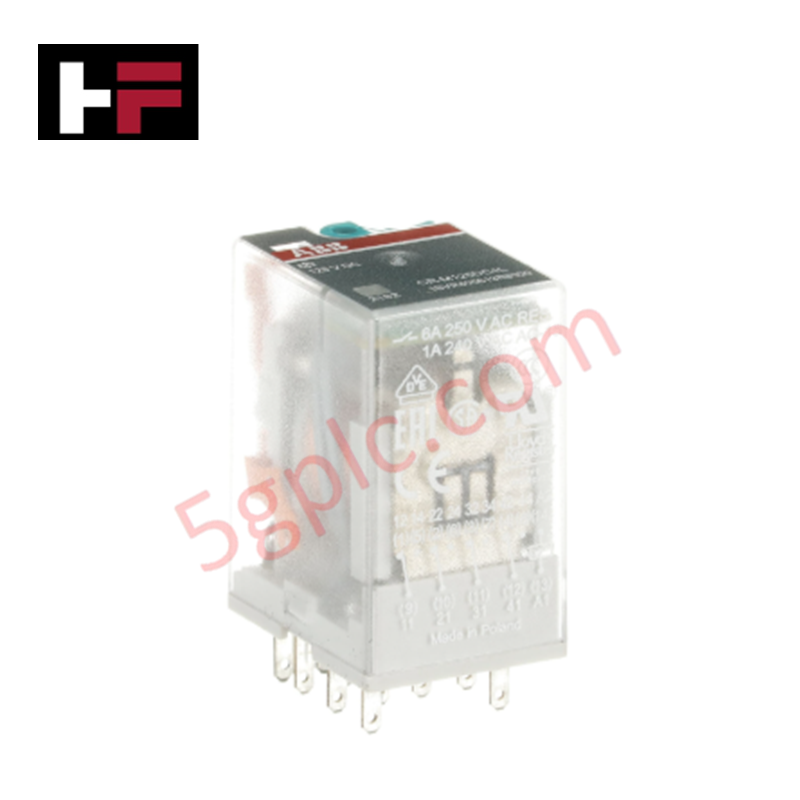

Konfiguriert für multiple galvanische Trennung von Schaltkreisen und Signalverstärkung in industriellen Steuerungstafeln, bietet das ABB CR-M125DC4L (CR-M125DC4L steckbares Schnittstellenrelais) eine direkte physikalische/elektrische Ausführung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CR-M125DC4L (Produkt-ID: 1SVR405613R8300) |
| Marke | ABB |
| Herkunft | Deutschland |
| Gewicht | 0,033 kg |
| Abmessungen | 21,2 mm x 35,6 mm x 27,5 mm |
| Betriebstemperatur | -40 bis +70 °C |
| Leistungsaufnahme | Erzeugt über 125 V DC Spulenerregungskreis |
| Kontaktkonfiguration | 4 Wechsler (SPDT) Kontakte |
| Kontaktbewertung | 250 V AC / 6 A |
| Bemessung der Steuerspannung | 125 V DC |
| Anschlussart | Flachsteckeranschlüsse |
| Schutzart | IP40 |
| Entflammbarkeitsbewertung | UL94 HB |
Profinet / EtherNet/IP deterministische Netzwerke und I/O-Dichte-Skalierung
Die elektrische Spulenarchitektur des CR-M125DC4L fungiert als galvanische Pufferstufe, die diskrete Feldlogikleitungen von physischen digitalen Ausgangskarten trennt. Dieser induktive Unterdrückungspfad filtert Gleichtaktspitzen, sodass Leitungsfluktuationen die Kommunikationsgeschwindigkeit des Host-Backplane-Busses nicht beeinträchtigen. Beim Routing diskreter Verriegelungen, die mit entfernten Profinet / EtherNet/IP deterministischen Netzwerken verbunden sind, ermöglichen die 4 Wechslerkontakte eine synchrone Mehrkanal-Zustandsverteilung, ohne Scan-Verzögerungen in Verarbeitungsknoten einzuführen. Das einheitliche elektrische Layout bewahrt standardisierte Firmware-Flash-Kompatibilitätsprofile auf Hauptsteuerungsplattformen und erlaubt dichte Anordnungsarchitekturen zur Maximierung der physischen I/O-Dichte-Skalierung.
Häufig gestellte Fragen
F: Unterstützt die physische Konfiguration des CR-M125DC4L einen Live-Hot-Swap-Austausch?
A: Ja. Das steckbare Flachstecker-Interface-Layout ermöglicht werkzeugfreien Online-Entzug und Austausch, wenn es in eine kompatible ABB CR-M Sockelbasis eingesetzt wird. Die vorgelagerte 125 V DC Spulenerregungsversorgung sollte während des Entzugs isoliert werden, um induktives Lichtbogenbildung zu verhindern.
F: Was ist die technische Funktion des integrierten mechanischen Testtasten-Elements?
A: Die mechanische Verriegelungsübersteuerung umgeht die elektrische Spulenbetätigung und zwingt die 4 Wechslerkontakte in einen erregten Zustandsmodus. Diese manuelle Übersteuerung ermöglicht eine physische Punkt-zu-Punkt-Schleifenprüfung während der Hardware-Inbetriebnahmezyklen.
F: Verfügt dieses spezielle Modell über interne Suppressordioden zur transienten Spannungsbegrenzung?
A: Nein. Das Kernmodul CR-M125DC4L enthält eine einfache induktive Spule mit Status-LED-Anzeige. Hochfrequenter induktiver Überspannungsschutz erfordert das Hinzufügen eines passenden steckbaren Funktionsmodul-Zubehörs zur Sockelbasis.
Feldinstallationsrichtlinien
- Integration der Sockelbasis: Stecken Sie das Flachstecker-Ausrichtungsgitter vertikal in die Steckplatzreihe einer ABB CR-M Anschluss-Sockelbasis. Drücken Sie fest nach unten, bis die seitliche Halteklammer einrastet.
- DIN-Schienenmontage-Ausrichtung: Befestigen Sie die Sockelbasis horizontal auf Standard-35-mm-DIN-Schienen. Stellen Sie sicher, dass die interne Erdungsklammer korrekt auf der Schienenkante sitzt, um hochfrequente Störgeräusche zu erden.
- Anzugsmoment der Anschlüsse: Beim Anschließen von Leitungen an die Schraubklemmenvarianten der Sockelbasis ziehen Sie alle Anschlussstellen gemäß den werkseitigen Spezifikationen an, um thermische Drift zu vermeiden.
- Trennung der Verbindungskabel: Führen Sie die Niederspannungs-125 V DC Spulenerregungsleitungen durch standardisierte logische Kanäle, die von mehrphasigen Hochstrom-Wechselstrommotorleitungen isoliert sind, um induktive Übersprechungen zu verhindern.
