Produktdetails

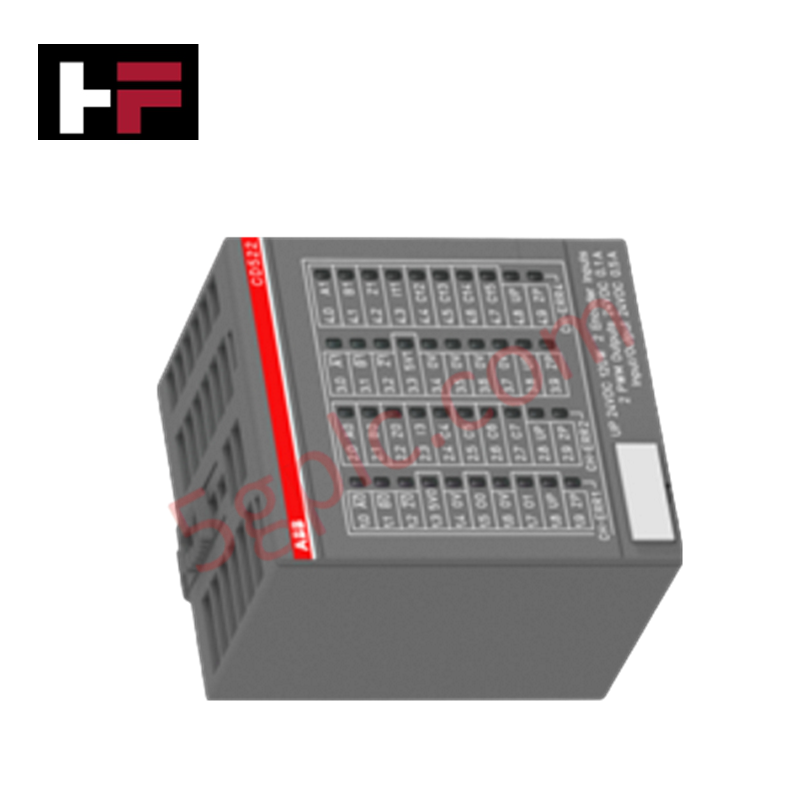

Das ABB 1SAP260300R0001, auch als CD522 Funktionsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur lokalen Ausführung von Steuerungslogik innerhalb der ABB AC500 Distributed Automation I/O-Plattformen. Dieses Modul verarbeitet spezialisierte Hochgeschwindigkeits-Hardwareaufgaben und kommuniziert über 2 Encoder-Eingänge, 2 PWM-Ausgänge, 2 feste 24 VDC-Digitaleingänge sowie 8 konfigurierbare 24 VDC Digitaleingänge/-ausgänge, um präzise Positionierung und diskrete Signallogik zu steuern.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CD522 (1SAP260300R0001) |
| Marke | ABB |
| Herkunft | Deutschland / Schweden (Standardserienproduktion) |
| Gewicht | 0,124 kg netto / 0,151 kg brutto |
| Abmessungen | 67,5 mm x 62 mm x 76 mm |
| Versorgungsspannung | 24 VDC |
| Ausgangsspannung | 24 VDC |
| Ausgangsstrom | max. 2 A pro Kanal |
| Encoder-Eingänge | 2 Kanäle |
| PWM-Ausgänge | 2 Kanäle |
| Digitaleingänge | 2 Kanäle (24 VDC) |
| Konfigurierbare DI/O | 8 Kanäle (24 VDC) |
| Schutzart | IP20 |
| Betriebstemperatur | 0 bis +60 °C |
| Lagerungstemperatur | -40 bis +70 °C |
| Produkttyp | PLC-Funktionsmodule |
Profinet / EtherNet/IP Deterministische Netzwerke und I/O-Dichte-Skalierung
Die interne Signalumschaltarchitektur des ABB CD522 1SAP260300R0001 korreliert präzise mit den Basis-Bus-Kommunikationsgeschwindigkeitsmetriken des Backplanes. Wenn Encoder-Tracking-Metriken und PWM-Modulationszustände über Profinet- oder EtherNet/IP-deterministische Netzwerke an übergeordnete Steuerungsinfrastrukturen weitergeleitet werden, bleibt die Rahmenintegrität auch bei engen Zyklusintervallen erhalten. Diese Verarbeitungsleistung bleibt während umfangreicher I/O-Dichte-Skalierungsroutinen im verteilten Cluster konstant, vorausgesetzt, die neu adressierten Kanalparameter liegen innerhalb der durch die Firmware-Kompatibilitätsmatrix des Zentralprozessors definierten Softwaregrenzen.
Häufig gestellte Fragen
F: Kann das CD522-Modul bei eingeschalteter 24 VDC-Systemspannung in die aktive Terminalbasis eingesetzt oder daraus entfernt werden?
A: Nein. Ein Ein- oder Ausbau unter Spannung wird bei dieser Hardwarekonfiguration nicht unterstützt. Das Abziehen des Moduls bei energisiertem Backplane-Assembly birgt das Risiko elektrischer Transienten, die zu Registerdatenverlust oder dauerhaften physischen Logikschaltungsfehlern führen können.
F: Wie verhalten sich die 8 konfigurierbaren DI/O-Kanäle bei einem Überstromkreis?
A: Die 24 VDC-Kanäle überwachen interne Ausgangsstromgrenzen. Überschreitet ein externer Kurzschluss oder eine Überlastung die Nennstrombegrenzung von 2 A, schalten die betroffenen Kanäle elektrisch ab. Die Fehlerüberwachung muss über die zentrale Host-Registerdiagnose erfolgen.
Feldinstallationsrichtlinien
- Minimierung elektrostatischer Entladung: Das Personal vor Ort muss während der Handhabung und Montage einen zertifizierten, geerdeten elektrostatischen Entladungs-Armband (ESD) verwenden, um die internen Mikroprozessoren vor statischen Störungen zu schützen.
- DIN-Schienen-Terminalausrichtung: Das Gehäuse sorgfältig auf den vorgesehenen AC500-Terminalblockadapter montieren, der auf einer Standard-DIN-Schiene (35 mm) befestigt ist. Die Verriegelungslaschen vollständig einrasten, um eine sichere Backplane-Pin-Verbindung und durchgehende Erdungskontinuität zu gewährleisten.
- Isolierung von Hochgeschwindigkeitssignalen: Die Hochfrequenz-Encoder-Eingangs- und PWM-Ausgangskabel durch separate geschirmte Kabelkanäle führen. Einen Mindestabstand von 100 mm zu Hochspannungs-Wechselstromversorgungen oder Frequenzumrichtern einhalten, um elektromagnetische Störungen zu vermeiden.
- Wärmeabfuhr sicherstellen: Die Installationsabstände um den IP20-Randbereich gemäß den Standardspezifikationen überprüfen, um eine ausreichende Luftzirkulation zu gewährleisten und das Modul unterhalb der maximalen Betriebstemperatur von +60 °C zu halten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
