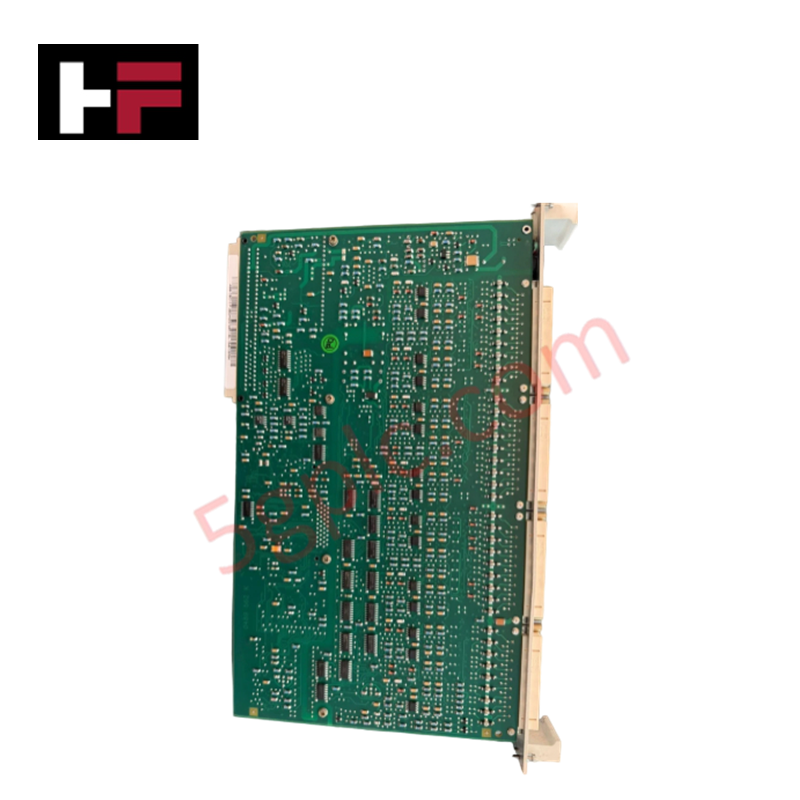

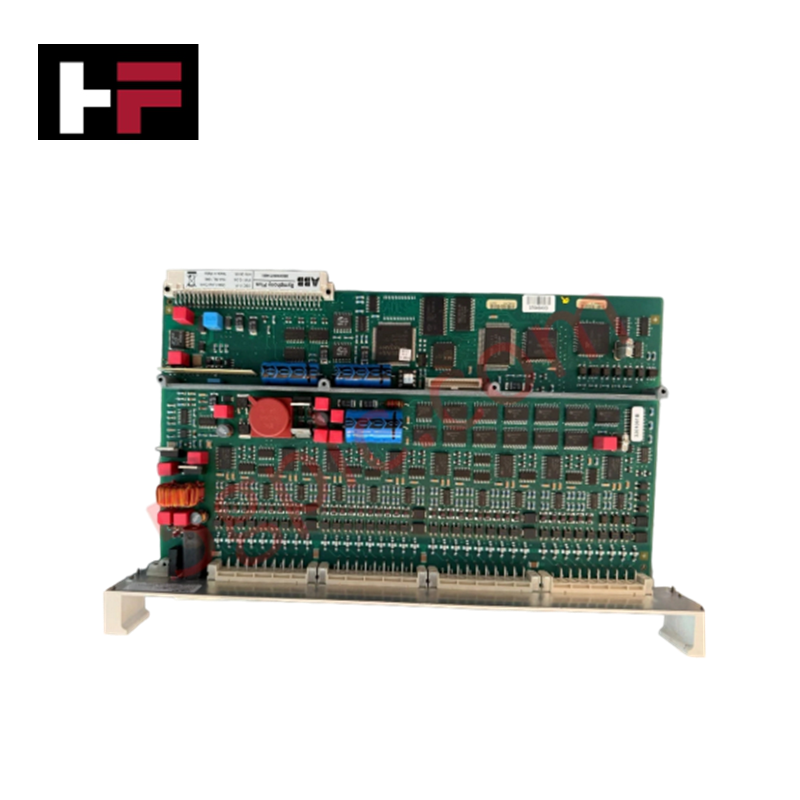

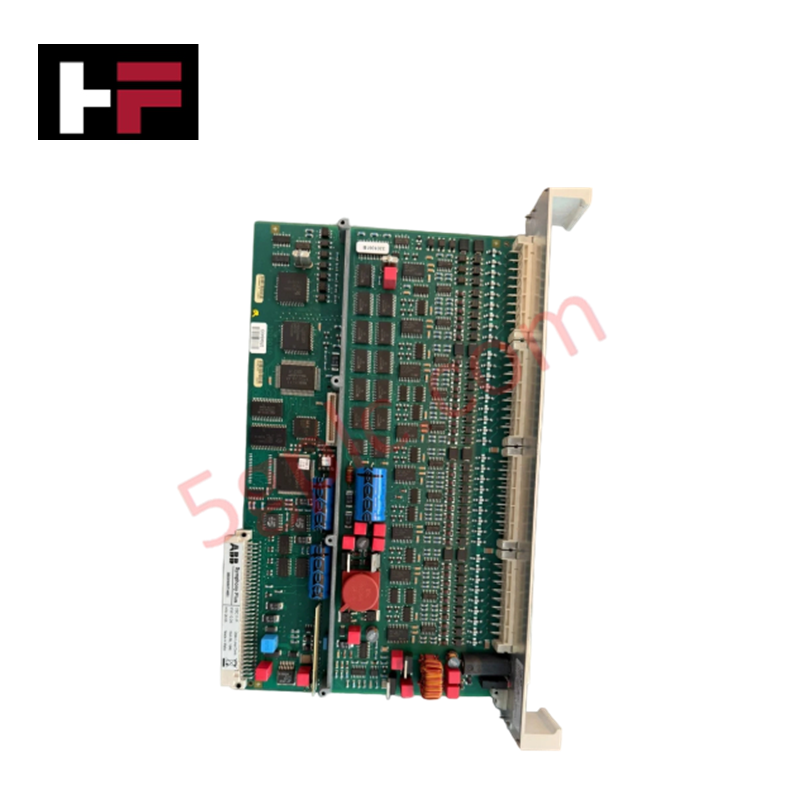

ABB CBC 11-P 3BDH000734R1 Open-Loop-Steuermodul
ABB CBC 11-P 3BDH000734R1 Open-Loop-Steuermodul
ABB CBC 11-P 3BDH000734R1 Open-Loop-Steuermodul

ABB CBC 11-P 3BDH000734R1 Open-Loop-Steuermodul


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : CBC 11-P 3BDH000734R1

PRODUKTTYP : Open-Loop-Steuermodule

PRODUKTHERSTELLER : ABB


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Der ABB CBC 11-P 3BDH000734R1, auch als CBC 11-P-Open-Loop-Steuermodul katalogisiert, dient als dedizierte Hardwarekomponente zur Verarbeitung mehrkanaliger diskreter Signale und Betätigungssignale innerhalb von ABB-Automatisierungssteuerungssystemen. Mit der Softwareversion 1.31 oder höher steuert das Gerät Koppelrelais, Messumformer-Stromversorgungen, Motorantriebe und Magnetventil-Aktuatoren über 48 Eingangskanäle und 36 Ausgangskanäle.

Hardwarespezifikationen

Parameter Spezifikation
Modell CBC 11-P (3BDH000734R1)
Marke ABB
Herkunft Deutschland
Produkttyp Open-Loop-Steuermodule
Firmware-/Softwareversion SW-Version 1.31 oder höher
Kanal-Konfiguration 48 Eingangskanäle / 36 Ausgangskanäle (DX-Kanaltyp)
Kanalstruktur 7 / 14 Kanäle mit galvanischer Trennung pro Gruppe
Unterstützte Anwendungen Koppelrelais-Steuerung, Messumformer-Stromversorgung, Motorantrieb, Magnetventil-Aktuator
Erforderliches Zubehör 4 Stück CI 100/101, Kabelklemme
Abmessungen (W x H x T) 45 mm x 340 mm x 204 mm
Nettogewicht 0,69 kg
Betriebstemperatur 0 bis +55 Grad C
Leistungsaufnahme Abhängig von der System-Backplane und der externen Feldschleifenversorgung
Umweltkonformität Gemäß EU-Richtlinie 2011/65/EU (RoHS)

Kanal-zu-Kanal-Isolierung und deterministische Netzwerkausführung

Das Modul verfügt über eine gruppenbasierte galvanische Trennung seiner 7 / 14 Kanalabschnitte, um zu verhindern, dass Feld-Erdschleifen und Spannungstransienten in die Systemelektronik übertragen werden. Die Backplane-Kommunikationsschnittstellen arbeiten mit deterministischem Timing, um hochdichte Kanalzustandsaktualisierungen direkt an die Prozessoren der Steuerung zu übertragen. Die Kompatibilität mit dem Firmware-Flash stellt sicher, dass Systemkonfigurationsmatrizen, Gruppenzuordnungen der Kanäle und Logikparameter während Systemneustarts oder Unterbrechungen des Feldbusses stabil bleiben.

Häufig gestellte Fragen

F: Welches obligatorische Zubehör ist für den Einsatz des CBC 11-P-Moduls erforderlich?

A: Das Modul benötigt vier CI 100/101-Einheiten sowie passende Kabelklemmen zur Sicherung der Schnittstellenverbindungen und zur Zugentlastung.

F: Wie ist die galvanische Trennung über die E/A-Kanäle strukturiert?

A: Die Kanäle verfügen über eine galvanische Trennung auf Gruppenebene, angeordnet in Blöcken mit 7 / 14 Kanälen, die die interne Modullogik vor Spannungsschwankungen auf der Feldseite schützt.

Richtlinien für die Installation im Feld

  1. Spannungsfreischaltung: Stellen Sie sicher, dass die gesamte interne Systembusversorgung und die externen Feldschleifenversorgungen vor dem Einsetzen oder Entfernen des Moduls spannungsfrei geschaltet sind.
  2. Mechanisches Einsetzen in den Steckplatz: Richten Sie die Kanten der Modulplatine an den Führungen des Gehäusesteckplatzes aus. Schieben Sie das Modul fest hinein, bis die Backplane-Steckverbinder vollständig sitzen, und befestigen Sie anschließend alle mechanischen Haltevorrichtungen.
  3. Zubehör und Kabelzugentlastung: Montieren Sie das vorgeschriebene CI 100/101-Zubehör und sichern Sie alle Feldsignalkabel mit den mitgelieferten Kabelklemmen, um mechanische Belastungen der Anschlussstifte zu verhindern.
  4. Schirmerdung: Verbinden Sie alle Schirmdrähte der Signalleitungen über niederohmige Erdungsverbindungen mit der Erdungssammelschiene des Schaltschranks. Sorgen Sie innerhalb der Kabelkanäle für eine klare physische Trennung zwischen AC-Leitungen und DC-/Analogsignalkabeln.
