Produktdetails

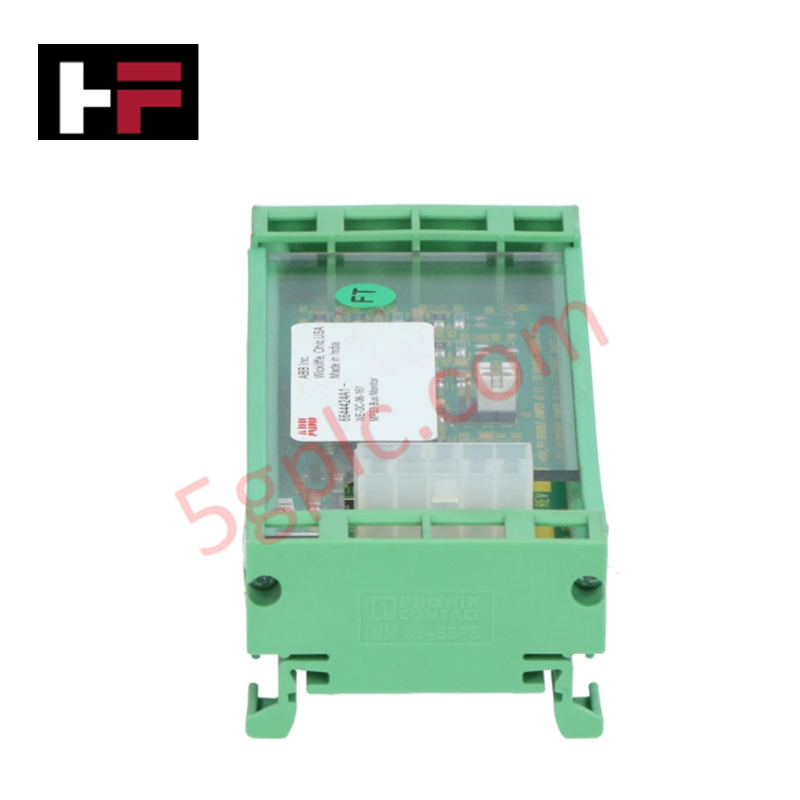

Der ABB 6644424A1, auch als Spannungsbus-Überwachungseinheit 6644424A1 katalogisiert, ist eine speziell entwickelte Hardwarekomponente zur kontinuierlichen Erfassung der Gleichspannungsschienen und zur Auswertung von Fehlerschwellenwerten in Gehäusen des Harmony Rack Power System (MPS3). Die Einheit wird direkt über die internen Stromverteilungsbusse angeschlossen, um die Gleichspannungspegel zu überprüfen und bei der Erkennung von Spannungsbedingungen außerhalb der Toleranz Statuslogikausgänge an die übergeordneten Steuerracks zu übertragen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 6644424A1 |
| Marke | ABB |
| Herkunft | USA |
| Gewicht | 0,60 lbs (0,27 kg) |
| Abmessungen | Standard-DIN-Schienenbauform |
| Betriebstemperatur | Standard-Umgebungstemperatur im Schaltschrank (0 bis 60 °C) |
| Leistungsaufnahme | Busgespeister Überwachungskreis / geringe Last |
| Systemkompatibilität | Harmony Rack Power System (MPS3) |
| Montageart | DIN-Schienenmontage |
| Modultyp | PLC-Leiterplatte / zusätzliche Spannungsüberwachungsplatine |
Anbindung an den Backplane-Stromversorgungsbus und deterministische Logikmeldungen
Die Spannungsbus-Überwachungseinheit ist mit der internen Stromversorgungsbaugruppe des Racks verbunden und führt eine Spannungsprüfung auf Hardwareebene durch. Durch den Echtzeitvergleich der Schwellenwerte direkt an den Stromversorgungsschienen gewährleistet die Einheit eine deterministische Übertragung von Fehlersignalen an die Logik der übergeordneten Steuerung. Die Firmware-Flash-Kompatibilität zwischen den Systemracks ermöglicht eine nahtlose Integration der Statusbits in die übergeordnete DCS-I/O-Struktur mit skalierbarer I/O-Dichte und verhindert Logikunterbrechungen durch Unterspannung oder instabile Stromversorgungsschienen.
Häufig gestellte Fragen
F: Wie wird das Modul im Stromverteilungsgehäuse montiert?
A: Das Modul verfügt über eine integrierte Basis zur direkten Montage auf standardmäßigen DIN-Schienen im Harmony-MPS3-Rackschrank.
F: Welche Hauptfunktion erfüllt die Baugruppe im Stromversorgungssystem?
A: Sie überwacht kontinuierlich die Gleichstromversorgungsschienen auf Über- oder Unterspannungsanomalien und liefert Echtzeit-Kontakt- oder Logikrückmeldungen an die übergeordneten Steuerungssysteme.
F: Wird eine externe Logikversorgung zum Betrieb der Überwachungsschaltungen benötigt?
A: Die Überwachungselektronik bezieht ihre Betriebsspannung direkt vom angeschlossenen Gleichstromverteilungsbus, der im MPS3-System überwacht wird.
Richtlinien für die Installation vor Ort
- Stellen Sie vor der Installation oder Verdrahtung sicher, dass alle Hauptwechselstromquellen, die das MPS3-Stromversorgungssystem versorgen, abgeschaltet, verriegelt und gekennzeichnet sind.
- Rasten Sie das Modul sicher auf der DIN-Schiene ein, bis der Verriegelungsmechanismus vollständig greift, um eine durch Vibrationen verursachte Bewegung zu verhindern.
- Führen Sie die Messleitungen von Leitern mit hohen Schaltströmen weg, um elektromagnetische Störungen auf den Spannungsüberwachungsleitungen zu vermeiden.
- Prüfen Sie die Festigkeit der Klemmenverbindungen mit kalibrierten isolierten Handwerkzeugen, um einen zuverlässigen elektrischen Kontakt an der Schnittstelle des Gleichspannungsbus-Überwachers sicherzustellen.
