Produktdetails

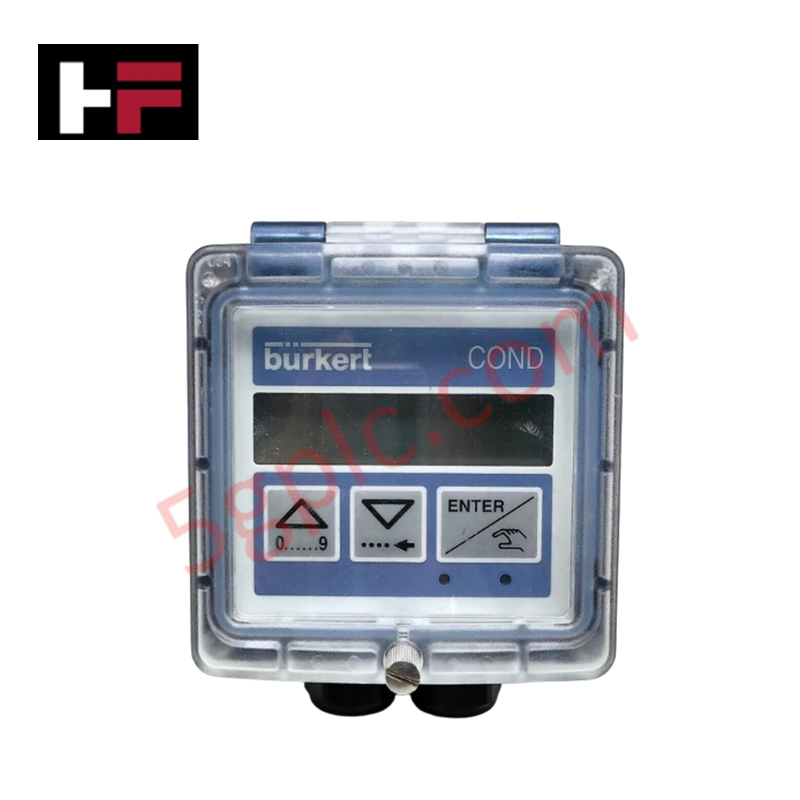

Der ABB 3BHL001089P0001, auch als Typ 8225 Leitfähigkeitsmessgerät katalogisiert, fungiert als dedizierte Hardwarekomponente für die Inline-Messung der elektrolytischen Leitfähigkeit und die Erfassung von Flüssigkeitsprozesssignalen innerhalb industrieller Automatisierungsnetzwerke. Das Instrument misst die Leitfähigkeit der Lösung und wandelt die physikalischen Sensorsignale in kalibrierte analoge Daten für Systemsteuerungen um.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 3BHL001089P0001 (Typ 8225) |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0,863 kg |
| Abmessungen | Standardgehäuse für Inline-Analysatoren |
| Betriebstemperatur | 0 bis +55 °C |
| Stromverbrauch | System-Transmitter über Schleifenstrom versorgt |
| Produkttyp | Leitfähigkeitsmessgeräte |
| Systemplattform | ABB Analytische Instrumentierung |
| Zolltarifnummer | 90278011 |
Backplane-Bus-Kommunikationsgeschwindigkeit & deterministische Verarbeitung
Das Leitfähigkeitsmessgerät Typ 8225 kommuniziert mit Steuerungsplattformen über Hochgeschwindigkeits-Schleifenkanäle und liefert deterministische Datenaktualisierungen für Echtzeit-Prozessregelkreise. Mikroprozessorbasierte Signalaufbereitungsschaltungen gewährleisten Firmware-Flash-Kompatibilität über Controller-Revisionen hinweg, wobei minimale Signalverzögerungen und hohe Kommunikationsgeschwindigkeiten während kontinuierlicher Flüssigkeitsmesszyklen erhalten bleiben.
Häufig gestellte Fragen
F: Welcher Hauptparameter wird vom 3BHL001089P0001 Typ 8225 gemessen?
A: Das Instrument misst die elektrolytische Leitfähigkeit von Flüssigkeiten und erzeugt kalibrierte elektrische Signale für analytische Prozessregelkreise.
F: Unterstützt das Leitfähigkeitsmessgerät Typ 8225 Hot-Swapping?
A: Nein, die Transmitterschleifenversorgung muss vor Wartungsarbeiten oder dem Entfernen der Sensoreinheit abgeschaltet und der Leitungsdruck entlastet werden, um elektrische Fehler oder Flüssigkeitsaustritt zu vermeiden.
F: Wie wird die Signalqualität gegen industrielle elektromagnetische Störungen geschützt?
A: Sensorkabel und Ausgangssignalverdrahtung verwenden geschirmte verdrillte Adernpaare mit Drain-Leiter, der an den Gehäuseerdungspunkt angeschlossen ist.
Feldinstallationsrichtlinien
- Vor Montage oder Verkabelung des Messgeräts Leitungsdruck isolieren und Stromversorgung des Transmitters abschalten.
- Das Transmittergehäuse sicher an der Rohrleitungsmuffe oder Halterung befestigen, um mechanische Vibrationsbelastungen zu vermeiden.
- Alle Signal- und Stromleitungen mit geschirmtem Kabel anschließen und sicherstellen, dass die Kabelabschirmung direkt mit dem Schrankerdungspunkt verbunden ist.
- Überprüfen, dass Kabelverschraubungen vollständig angezogen sind, um den Schutz gegen Feuchtigkeit und Staub im Gehäuse zu gewährleisten.
- Zellkonstanten und Temperaturkompensationsparameter gemäß Standard-Laborlösungen kalibrieren, bevor die Einheit in den aktiven Regelkreis eingebunden wird.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
