Produktdetails

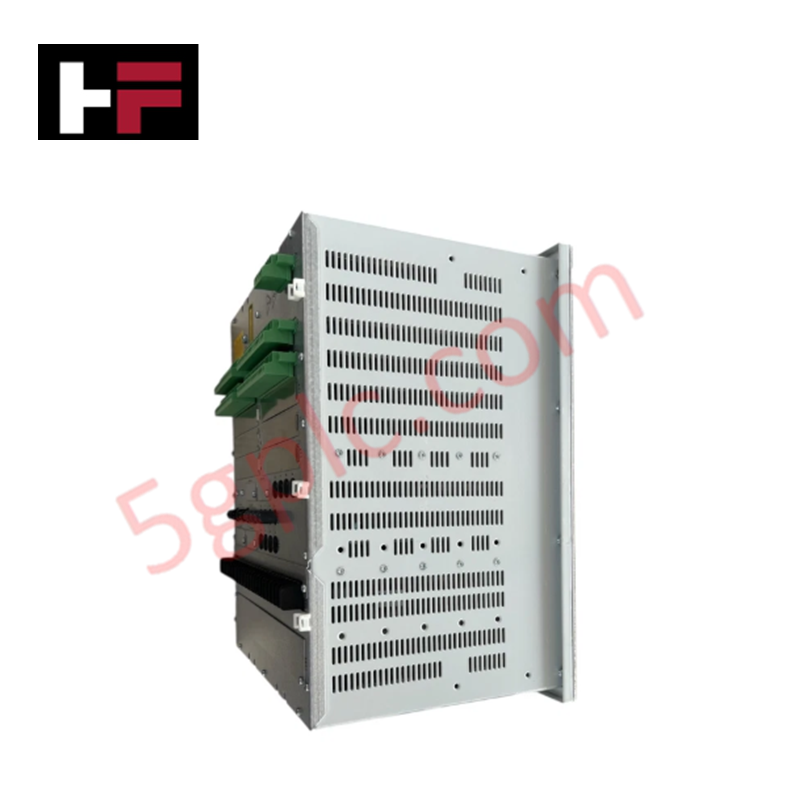

Der ABB 1MRK004810-AC, auch als RED670 Leitung-Differentialschutz katalogisiert, fungiert als dedizierte Hardwarekomponente für Hochgeschwindigkeits-Phasenvergleich und Stromdifferenzberechnung in Stromübertragungsnetzen. Das Gerät erfasst sekundäre analoge Stromeingänge von segmentierten Messwandlern, um sofortige Fehlerauslösungen im Übertragungsnetz durchzuführen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | RED670 |
| Marke | ABB |
| Bestell-ID | 1MRK004810-AC |
| Herkunft | Schweden |
| Grundfunktion | Phasentrennender Leitung-Differentialschutz |
| Hardware-Profil | Modulares 19-Zoll Subrack-Gehäuse |
| Kommunikationsanschlüsse | Multikanalige optische und Kupfer-Ethernet-Schnittstellen |
| Betriebstemperatur | -40 bis +75 °C (Standard-Serienchassis-Spezifikation) |
| Stromverbrauch | Abhängig von Basismodul-Hardware und I/O-Kanalzuweisung |
| Gewicht | Variabel je nach Zuweisung der analogen Eingangstransformatorenmodule |
Profinet / EtherNet/IP Deterministische Netzwerke Leistung
Differentialauslösungen erfordern Echtzeit-Datenströme, die mit der Backplane-Bus-Kommunikationsgeschwindigkeit der zentralen Schutzbaugruppe übereinstimmen. Die hohe I/O-Dichte des RED670-Hardware ermöglicht gleichzeitiges Abtasten mehrerer Stromwandler-Eingänge und die Abbildung der Werte in synchrone Telemetrie-Frames. Die strikte Firmware-Flash-Kompatibilität zwischen den analogen Messkarten und den aktiven Netzwerkkommunikationsblöcken ist zwingend erforderlich, um eine jitterfreie Impulsverarbeitung über deterministische Kommunikationsringe sicherzustellen.
Häufig gestellte Fragen
F: Kann die RED670-Verarbeitungseinheit während eines Hot-Swap-Wechsels des analogen Eingangsmoduls aktiv bleiben?
A: Nein. Das Hot-Swapping des primären analogen Eingangs-Hardwareblocks ist verboten. Sekundäre Stromwandlerkreise müssen sicher kurzgeschlossen und die Hilfsversorgung isoliert werden, bevor interne Kartenarrays entnommen werden, um Hochspannungslichtbögen zu vermeiden.
F: Welche Maßnahmen sind erforderlich, wenn eine Firmware-Flash-Abweichung an der System-Schnittstelle vorliegt?
A: Eine Firmware-Varianz deaktiviert die Kommunikation über den internen Bus, zwingt die Einheit in einen nicht zugeordneten Fehlerzustand und blockiert die Ausführung der geplanten Schutzlogik.
F: Wie wird die Synchronisation über verschiedene Kommunikationskanäle erreicht?
A: Die Hardware integriert Zeitsynchronisationsfunktionen über ihre Ethernet-Kanäle mittels Präzisionsprotokollen gemäß der IEC 61850 Implementierungsarchitektur.
Feldinstallationsrichtlinien
- Sekundärkreis-Isolierung: Stellen Sie sicher, dass alle Stromwandler-Eingänge über kurzschließende Klemmenblöcke verbunden sind. Öffnen Sie niemals eine aktive Sekundärleitung eines Stromwandlers während der physischen Kabelanschlussänderung.
- Abschirmungs- und Erdungsarchitektur: Schließen Sie alle analogen Kupferkabel mit standardmäßigen verdrillten, geschirmten Leitern an. Erden Sie die äußere Kupferabschirmung an einem einzigen Punkt an der Eintrittsverschraubung, um lokale Umlaufströme zu verhindern.
- Chassis-Erdungsstruktur: Befestigen Sie den Chassisrahmen am 19-Zoll-Rack mit niederohmigen Erdungsbändern. Entfernen Sie jegliche Farbe oder nichtleitende Beschichtungen, um einen metallischen Kontakt ohne Potenzialunterschied sicherzustellen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
