Produktdetails

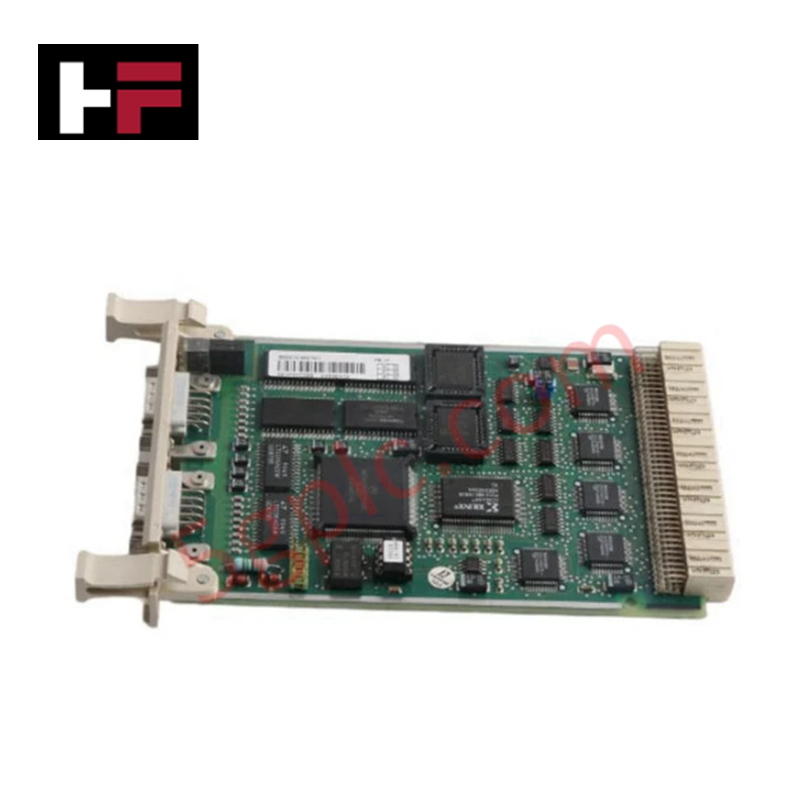

Der ABB 1KHW001356R0004, auch als 1KHW001356R0004-Universaldigitalmodul für Power Line Carrier (DPLC) katalogisiert, dient als dedizierte Hardwarekomponente zur digitalen Datenübertragung über physische Stromleiter in Stationsautomatisierungs- und SCADA-Netzwerken.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1KHW001356R0004 |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 330 g |
| Abmessungen | 144 mm x 88 mm x 40 mm |
| Betriebstemperatur | -40 bis 70 °C |
| Leistungsaufnahme | Versorgung über den Stationsbus mittels 24-VDC- oder 48-VDC-Eingangsschiene |
| Datenrate | Bis zu 64 kbit/s |
| Übertragungsdistanz | Bis zu 32 km |
| Unterstützte Protokolle | IEC 61850, DNP3, Modbus |
| Störschutz | Verarbeitung mit hoher Störfestigkeit |
Kommunikationsgeschwindigkeit des Backplane-Busses und Kompatibilität des Firmware-Flashs
Das 1KHW001356R0004-DPLC-Modul wandelt Netzwerkpakete in hochfrequente Trägersignale um, ohne die Kommunikationsgeschwindigkeit des Backplane-Busses über die angeschlossenen Controller-Racks hinweg zu verringern. Die integrierte Filterung der physikalischen Schicht stabilisiert die Datenintegrität gegenüber Störungen auf Hochspannungsleitungen. Die standardisierte Firmware-Flash-Kompatibilität über ABB-Power-Line-Kommunikationsplattformen hinweg gewährleistet ein synchronisiertes Routing des IEC-61850-Protokolls und unterstützt skalierbare E/A-Dichtekonfigurationen unter dynamischen Netzumschaltbedingungen.
Häufig gestellte Fragen
F: Welche Versorgungsspannungen werden vom 1KHW001356R0004-Modul akzeptiert?
A: Das Modul arbeitet mit einer nominalen 24-VDC- oder 48-VDC-Versorgungsschiene, die an die Klemme der Hilfsversorgung angeschlossen ist.
F: Welche Kommunikationsprotokolle werden über die DPLC-Verbindung nativ unterstützt?
A: Die Hardware unterstützt die transparente Datenübertragung von IEC-61850-, DNP3- und Modbus-Protokollrahmen.
F: Ist ein Hot-Swapping zulässig, während hochfrequente Power-Line-Carrier-Signale anliegen?
A: Die Steuerstromversorgung und die Leitungsankopplungsschnittstellen müssen vor dem Einsetzen oder Entfernen des Moduls isoliert werden, um die empfindlichen Eingangsschaltungen des Empfängers vor elektrischen Transienten zu schützen.
Richtlinien für die Installation vor Ort
- Trennen Sie die Hauptsteuerstromversorgungen mit 24 VDC oder 48 VDC und lösen Sie die Leitungsankopplungseinheiten, bevor Sie das Modul in das Chassis einsetzen.
- Stellen Sie sicher, dass die hochfrequenten Leitungsankopplungseinrichtungen und die Schirmungen der Koaxialkabel mit der Funktionserde-Schiene verbunden sind.
- Richten Sie das Modul an den Kartenführungen des Chassis aus und drücken Sie es fest hinein, bis die Kantenstecker vollständig in der Backplane-Buchse sitzen.
- Ziehen Sie die vorderen Befestigungselemente fest, um das Gehäuse zu fixieren und eine durchgängige Rahmenerdung sicherzustellen.
- Schließen Sie die Kommunikationssignalleitungen an und überprüfen Sie die Parameter der Protokollverbindung mithilfe einer Terminal-Diagnosesoftware.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
