Produktdetails

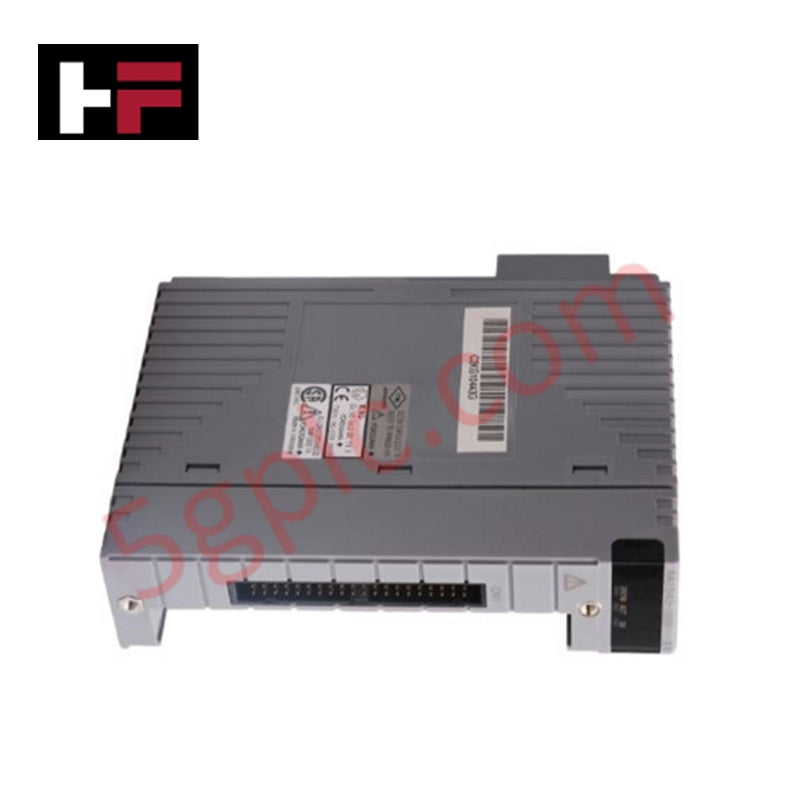

Das Yokogawa AAR181-S00 S2, auch als AAR181-RTD-Eingangsmodul katalogisiert, dient als dedizierte Hardwarekomponente für die isolierte Erfassung von Temperaturmessungen über 12 Kanäle innerhalb von Yokogawa-Prozesssteuerungsplattformen. Es verarbeitet direkte Widerstandssignale von RTD-Feldsensoren und wandelt elektrische Werte zur Verteilung über den Subrack-Bus um.
Aufschlüsselung der Suffixe und Modellmatrix
| Code / Option | Beschreibung |
|---|---|
| Modell: AAR181 | RTD-Eingangsmodul (isoliert, 12 Kanäle) |
| -S | Standardausführung |
| 0 | Grundkonfiguration der Logikschnittstelle |
| 0 | Grundlegende Funktionsebene |
| S2 | Hardware-Revision 2 |
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | AAR181-S00 S2 |
| Marke | Yokogawa |
| Herkunft | USA |
| Gewicht | 0.2 kg |
| Abmessungen | 3.2 cm x 12.5 cm x 13.0 cm |
| Betriebstemperatur | -20 bis +70 Grad C |
| Leistungsaufnahme | Max. 450 mA bei 5 VDC (über die Backplane versorgt) |
| Anzahl der Kanäle | 12 isolierte Kanäle |
| Signaltyp | RTD-Eingänge CH1 bis CH12 |
| Zulässige Eingangsspannung | +/-5 V |
| Messgenauigkeit | RTD: +/-120 mOhm |
| Temperaturdrift | RTD: +/-120 mOhm / 10 Grad C |
| RTD-Erregerstrom | 1 mA |
| Max. Leitungswiderstand | 40 Ohm oder weniger pro Leitung |
| Externer Anschluss | Reihenklemme mit Druckklemmen |
| Redundanz | Unterstützung einer dual-redundanten Konfiguration |
4-20-mA-HART-Schleifenprotokoll und Kanalisolierung
Das AAR181-S00 S2 verfügt über interne Isolationsnetzwerke zwischen allen 12 Eingangskanälen, um zu verhindern, dass Erdschleifenströme die Sensorverarbeitungslogik destabilisieren. Es wird in Yokogawa-DCS-Chassis neben Steuermodulen eingesetzt, die Signale des 4-20-mA-HART-Schleifenprotokolls verarbeiten, und isoliert RTD-Messschaltungen auf Millivoltebene von hochfrequentem Gleichtakt-Rauschen der Backplane. Die kontinuierliche galvanische Trennung gewährleistet während schneller Abtastzyklen eine gleichbleibende Signalintegrität über benachbarte Prozesseingangskanäle hinweg.
Häufig gestellte Fragen
F: Wie werden Feldsensorleitungen am AAR181-S00 S2-Modul angeschlossen?
A: Die Leitungen werden über eine direkt angeschlossene Druckklemmenbaugruppe an der vorderen Schnittstelle des Moduls angeschlossen.
F: Wie hoch ist der maximal zulässige Leitungswiderstand für jede RTD-Leitung?
A: Der kombinierte Widerstand von Signalquelle und Verdrahtung darf 40 Ohm pro Leitung nicht überschreiten, damit die angegebene Messgenauigkeit eingehalten wird.
F: Unterstützt das AAR181-S00 S2 den dual-redundanten Betrieb?
A: Ja. Das Hardwaredesign des Moduls ermöglicht den paarweisen Einbau in dual-redundante Subrack-Steckplätze, um Prozesssignale kontinuierlich zu verfolgen und bei Bedarf umzuschalten.
Richtlinien für die Installation vor Ort
- ESD-Schutz: Tragen Sie vor der Handhabung der Leiterplattenbaugruppe stets ein geerdetes Antistatik-Armband, um Schäden durch elektrostatische Entladung zu verhindern.
- Einsetzen des Moduls: Richten Sie die Platinenkanten an den Führungen des Subrack-Chassis aus und drücken Sie das Modul fest hinein, bis die rückseitigen Busstecker vollständig in der Backplane verriegelt sind.
- Schirmerdung: Schließen Sie die Abschirmung des RTD-Verlängerungskabels an der dafür vorgesehenen Systemerdungsschiene im Schaltschrank an, um externe Störungen zu unterdrücken.
- Trennung der Verdrahtung: Führen Sie die RTD-Eingangsleitungen mit niedrigem Pegel in separaten Kabelkanälen, getrennt von Hochspannungsleitungen für Wechselstrom und induktiven Motorlasten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
