Produktdetails

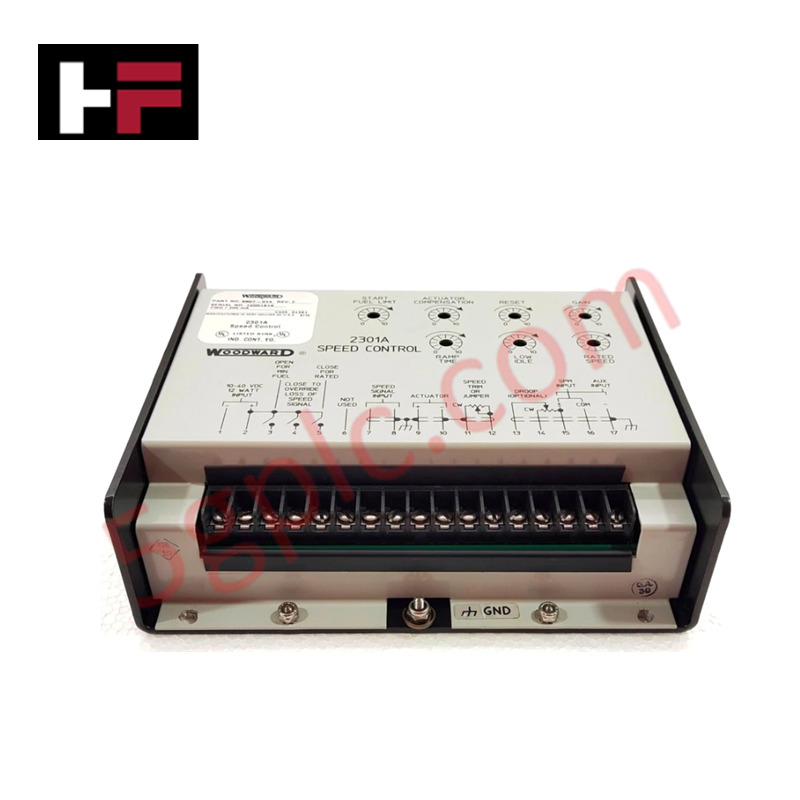

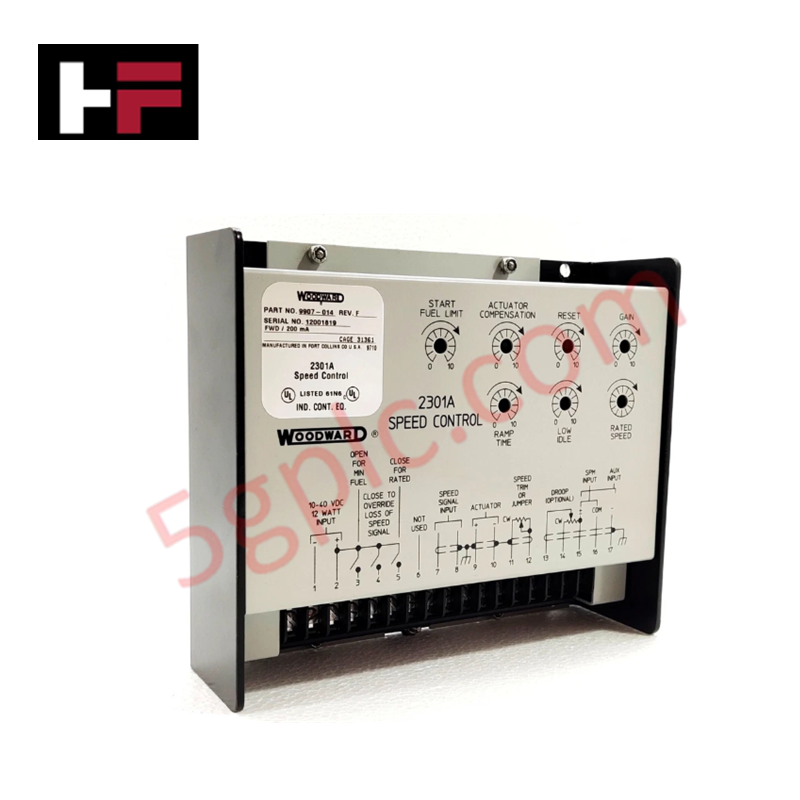

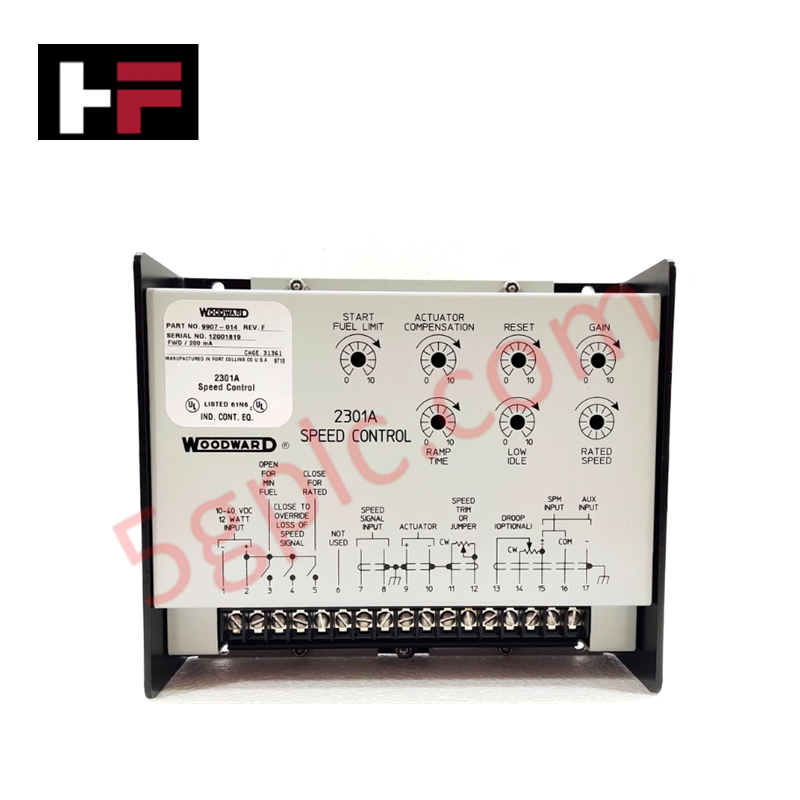

Konfiguriert für präzise Turbinenregelung in Drehzahlsteuerungsanwendungen bietet der Woodward 9907-014 (9907-014 Drehzahlregelung) eine direkte physische/elektrische Ausführung der Motordrehzahlregelung ohne integrierte Lastverteilungsfunktionalität.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 9907-014 |
| Marke | Woodward |
| Herkunft | Nicht angegeben |
| Gewicht | 2,5 lbs |
| Abmessungen | 8,625 x 7,25 x 2,5 Zoll |
| Betriebstemperatur | -40 bis 85 °C |
| Leistungsaufnahme | <= 15 W |
| Stromversorgung | 20-40 VDC |
| Gehäuse | Blechgehäuse |
Rückmeldung des Stellgliedkreises
Der 9907-014 verwendet einen geschlossenen Regelkreisalgorithmus, um die Soll-Drehzahl durch Modulation des Ausgangssignals zum Kraftstoffstellglied aufrechtzuerhalten. Die Ansprechzeit und die Stabilität des Regelkreises hängen von den integrierten PID-Einstellungen ab, die auf die spezifischen dynamischen Eigenschaften des Antriebs abgestimmt werden müssen. Als dedizierte Drehzahlregelungseinheit verarbeitet er magnetische Impulseingänge (MPU), um die Motordrehzahl zu bestimmen, und kompensiert drehzahlschwankungen durch Laständerungen. Um eine optimale Rückmeldung des Stellgliedkreises zu gewährleisten, muss das Ausgangssignal überwacht werden, um sicherzustellen, dass der Stellweg innerhalb der mechanisch definierten Grenzen für die Anwendung bleibt.
Häufig gestellte Fragen
F: Ist der 9907-014 mit Lastverteilungssystemen kompatibel?
A: Nein, der 9907-014 ist ausschließlich für die Drehzahlregelung ausgelegt. Er verfügt nicht über die interne Schaltung und Kommunikationsfähigkeiten, die für Lastverteilungsanwendungen typisch in der breiteren 2301A-Serie erforderlich sind.
F: Kann der 9907-014 in hochvibrationsbelasteten Umgebungen betrieben werden?
A: Das Gehäuse besteht aus Blech und bietet strukturelle Integrität. Es ist jedoch sicherzustellen, dass die Montageorte den üblichen industriellen Vibrationsgrenzwerten entsprechen und alle elektrischen Anschlüsse gegen Lockerung gesichert sind.
Feldinstallationsrichtlinien
- Montage: Befestigen Sie das Blechgehäuse an einer flachen, vertikalen Fläche im Schaltschrank. Stellen Sie ausreichend Freiraum für das Gehäuse mit den Maßen 8,625 x 7,25 x 2,5 Zoll sicher.
- Verkabelung: Verwenden Sie geschirmte Kabel für alle Drehzahlsensor-(MPU)-Eingänge, um Störgeräusche zu vermeiden, die das Drehzahlsignal verfälschen könnten. Die Abschirmung ist nur auf der Steuergeräteseite zu erden.
- Stromeingang: Stellen Sie sicher, dass die 20-40 VDC-Stromquelle gefiltert und geregelt ist, um Spannungsschwankungen zu vermeiden, die die Regelstabilität beeinträchtigen könnten.
- Stellantrieb-Anschluss: Verbinden Sie die Stellantrieb-Leitungen mit entsprechend dimensioniertem Kabel, um Spannungsabfälle zu minimieren und sicherzustellen, dass die Einheit den vollen erforderlichen Strombereich für Ventil- oder Kraftstoffhebelpositionierung aufrechterhalten kann.
- Validierung: Führen Sie einen Kaltstart-Test durch, um den Leerlauf-Drehzahlsollwert zu kalibrieren und die Reaktionsfähigkeit des Reglers unter Lastlosbedingungen zu überprüfen, bevor die Last zugeschaltet wird.
