Produktdetails

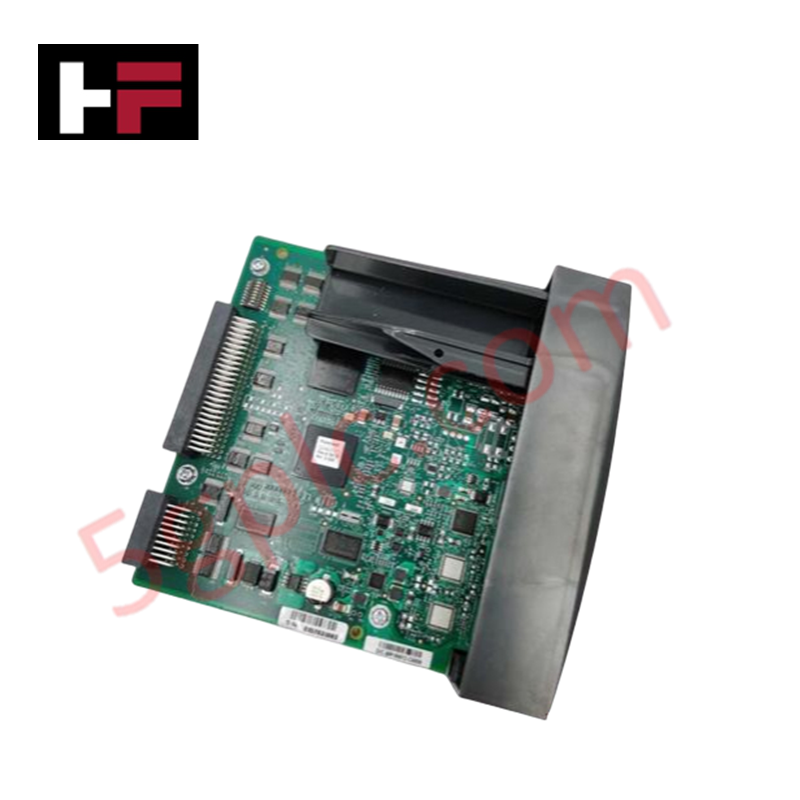

Das Honeywell 900S50-0460, auch als 900S50-0460 I/O-Scanner-Modul katalogisiert, fungiert als dedizierte Hardwarekomponente für den Datenaustausch im Remote-I/O-Rack und das Scannen von Backplane-Signalen innerhalb der Honeywell ControlEdge HC900 Plattformen. Es stellt eine echtzeitdeterministische Feldbuskommunikation über einen einzelnen dedizierten Remote-I/O-Port her und verbindet verteilte Erweiterungsracks direkt mit der zentralen Steuerungseinheit.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 900S50-0460 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | Ca. 0,36 kg |
| Abmessungen | 137 x 38,1 x 137,16 mm |
| Betriebstemperatur | 0 °C bis 60 °C |
| Stromverbrauch | Standard Backplane-Bus-Last |
| Produkttyp | Einzelport I/O-Scanner-Modul |
| Kommunikationsanschlüsse | 1 x Remote I/O-Port |
| Montageart | 35 mm DIN-Schiene |
| Systemkompatibilität | Honeywell ControlEdge HC900 |
Kanaltrennung und HART-Loop-Protokollintegration
Das Honeywell 900S50-0460 I/O-Scanner-Modul verfügt über galvanische Kanal-zu-Kanal-Trennbarrieren, die die interne Kommunikationslogik vor Erdschleifen im Feld und elektrischen Schalttransienten schützen. Beim Scannen von Remote-Racks mit gemischten analogen und digitalen Karten – einschließlich 4-20 mA HART-Loop-Protokollinstrumenten – verarbeitet das Modul zyklische I/O-Aktualisierungen, ohne die HART-Durchleitungstelemetrie oder die Signalumwandlungszeit zu beeinträchtigen. Integrierte Filter sorgen für Signalqualität über erweiterte ControlEdge HC900 Netzwerkknoten hinweg.
Häufig gestellte Fragen
F: Benötigt das 900S50-0460 Scanner-Modul eine unabhängige externe Gleichstromversorgung?
A: Nein, das Modul erhält die Logik-Betriebsspannung direkt vom Backplane-Rackbus, der an der 35 mm DIN-Schiene montiert ist.
F: Wie wird die Netzwerkkonfiguration zwischen dem 900S50-0460 Scanner und der Haupt-CPU eingerichtet?
A: Netzwerkparameter und Rack-Adressen werden innerhalb der ControlEdge HC900 Prozesssoftware definiert und über die Backplane an das Modul übertragen.
Feldinstallationsrichtlinien
- Schalten Sie vor der Installation oder Demontage des Scanner-Moduls die Hauptstromversorgung des ControlEdge HC900 Backplane-Gehäuses aus.
- Richten Sie das Modulgehäuse am 35 mm DIN-Schienen-Slot aus und drücken Sie es fest, bis der Metallverriegelungsclip vollständig einrastet.
- Befestigen Sie die standardmäßige Halterung, um eine solide, niederohmige Erdverbindung zum Gehäuseschienenrahmen sicherzustellen.
- Verbinden Sie das Remote-I/O-Kabel mit dem frontseitigen Anschluss unter Verwendung von geschirmtem verdrilltem Leitungspaar, das für industrielle Kommunikationsnetzwerke ausgelegt ist.
- Stellen Sie sicher, dass die Schirme der Feldkabel an der Gehäuse-Sammelschiene geerdet sind, um Hochfrequenzstörungen zu vermeiden.
