Produktdetails

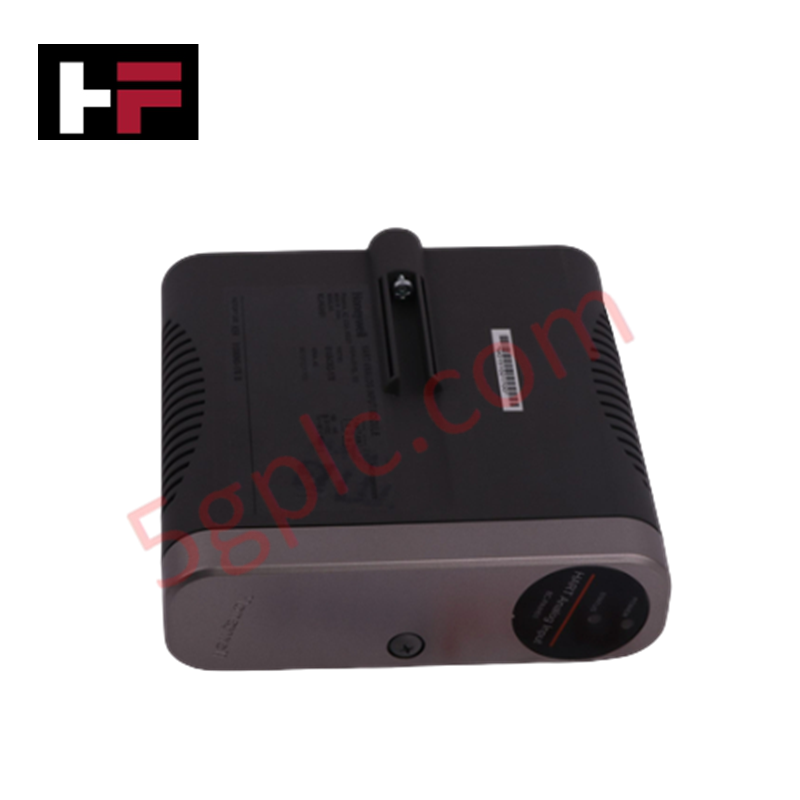

Für die mehrkanalige Erfassung analoger Signale in Honeywell Experion-PKS-C300-Steuerungssystemplattformen ausgelegt, ermöglicht das Honeywell 8U-PAINA1 (8U-PAINA1-Hochpegel-Analogeingangsmodul) die direkte physische/elektrische Verarbeitung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 8U-PAINA1 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | Ca. 0,34 kg (340 g) |
| Abmessungen | Standard-IOTA-Modulgehäuse |
| Betriebstemperatur | -20 °C bis +70 °C |
| Leistungsaufnahme | Ca. 2,5 W |
| Eingangskanäle | 16 massebezogene Kanäle |
| Signalbereich | 4–20 mA (ohne HART) |
| Eingangsimpedanz | Typischerweise 250 Ohm |
| Messgenauigkeit | +/-0,1 % des Messbereichsendwerts bei 25 °C |
| Analoge Auflösung | 16 Bit |
| Kanalisolierung | 500 VAC RMS zwischen Kanal und Erde |
| Aktualisierungsrate | Weniger als 100 ms pro Kanal |
4–20-mA-HART-Schleifenprotokoll und Isolierung zwischen den Kanälen
Das 8U-PAINA1 verfügt über hochpräzise Analog-Digital-Verarbeitungsstufen, die über einen standardmäßigen massebezogenen 4–20-mA-Signalbereich ohne HART-Kommunikations-Overhead arbeiten. Die integrierte galvanische Isolierung jedes Kanals mit einer Nennspannung von 500 VAC RMS schützt die Logik der zentralen Rückwandplatine vor Erdpotenzialverschiebungen und Gleichtaktspannungsspitzen. Die integrierte Signalaufbereitung mit einer Eingangsimpedanz von 250 Ohm stabilisiert die Erfassung der Eingangsdaten und ermöglicht eine präzise Filterung der Hochpegelsignale bei einer schnellen Aktualisierungsrate von weniger als 100 ms pro Kanal.
Häufig gestellte Fragen
F: Unterstützt das Analogeingangsmodul 8U-PAINA1 die digitale HART-Protokoll-Durchleitung?
A: Nein, das 8U-PAINA1 ist speziell für standardmäßige massebezogene 4–20-mA-Analogeingangssignale ohne HART ausgelegt.
F: Wie wird das 8U-PAINA1-Modul physisch in die Experion-I/O-Architektur eingebaut?
A: Das Modul verfügt über eine Schnappbauform und ist für die direkte Installation auf kompatiblen IOTA-Trägern (Input Output Termination Assembly) ausgelegt.
F: Welche elektrische Isolierung wird zwischen den Feldkanälen und der Erde bereitgestellt?
A: Das Modul bietet eine galvanische Isolierung pro Kanal, die für eine elektrische Potenzialdifferenz von 500 VAC RMS zwischen Kanal und Erde ausgelegt ist.
Richtlinien für die Installation vor Ort
- Stellen Sie sicher, dass die Experion-IOTA-Montageschiene über einen Leiter mit niedriger Impedanz (mindestens 4 mm2 / 10 AWG) mit der Schutzerde des Hauptschranks verbunden ist.
- Schalten Sie die 24-VDC-Schleifenstromversorgungen spannungsfrei, bevor Sie das 8U-PAINA1-Modul auf die vorgesehene Position der IOTA-Grundplatte aufstecken oder einrasten.
- Verlegen Sie die analoge 4–20-mA-Eingangsverkabelung mit geschirmten verdrillten Adernpaaren und halten Sie einen Mindestabstand von 300 mm zu Hochspannungs-Wechselstromleitern und Antriebsleitungen ein.
- Schließen Sie die Gesamtschirme der Signalkabel an einem einzigen Punkt an der Schutzerdesammelschiene des Gehäuses an, um umlaufende Erdschleifenströme zu vermeiden.
- Überprüfen Sie den korrekten Sitz der Verriegelungsmechanismen des Moduls, um eine vibrationsbeständige Verbindung zur IOTA-Rückwandplatinen-Schnittstelle sicherzustellen.
