74712-01-02-02-00 | Bently Nevada | Hochtemperatur-Zweidraht-Transducer74712-01-02-02-00 | Bently Nevada | Hochtemperatur-Zweidraht-Transducer74712-01-02-02-00 | Bently Nevada | Hochtemperatur-Zweidraht-Transducer
74712-01-02-02-00 | Bently Nevada | Hochtemperatur-Zweidraht-Transducer
74712-01-02-02-00 | Bently Nevada | Hochtemperatur-Zweidraht-Transducer
74712-01-02-02-00 | Bently Nevada | Hochtemperatur-Zweidraht-Transducer

74712-01-02-02-00 | Bently Nevada | Hochtemperatur-Zweidraht-Transducer


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 74712-01-02-02-00

PRODUKTTYP : Vibrationswandler

PRODUKTHERSTELLER : Bently Nevada


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

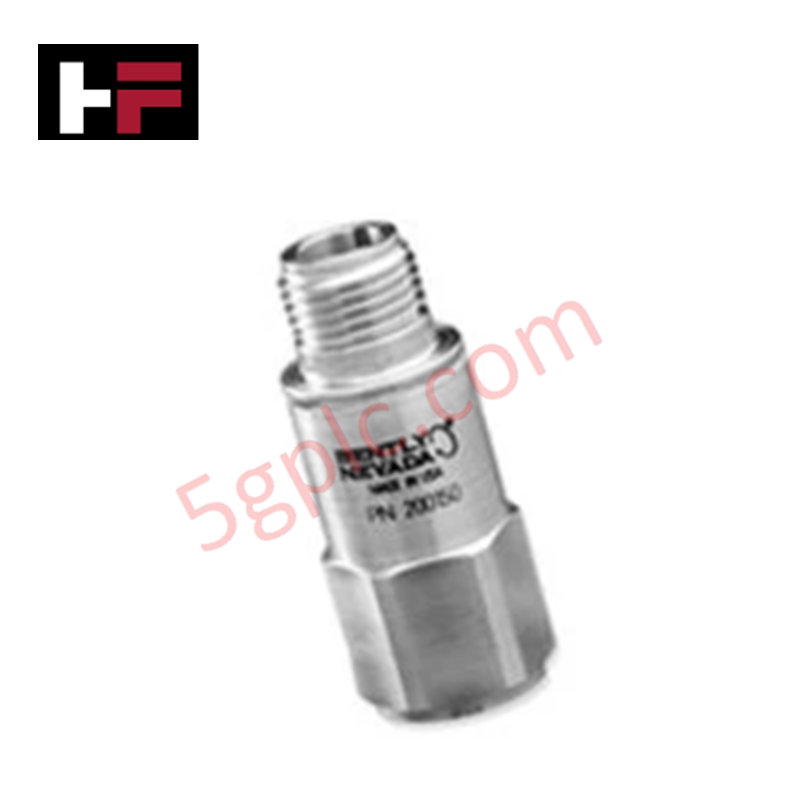

Konfiguriert für direkte dynamische Vibrationsmessung in Hochtemperatur-Turbomaschinenumgebungen bietet der Bently Nevada 74712-01-02-02-00 (74712 Hochtemperatur-Zweidraht-Sensor) eine direkte physikalisch-elektrische Ausführung.

Suffix-Aufschlüsselung & Modellmatrix

Optionsfeld Code Konfigurationsdetails
Montagewinkel / Mindestfrequenz 01 0 +/-2,5 Grad Montageausrichtung, Mindestbetriebsfrequenz 4,5 Hz (270 U/min)
Montagebasis 02 Standard-Montagebasis mit Gewindebolzen-Option
Stecker 02 Oben montierte integrierte 2-polige Steckerschnittstelle
Behördliche Zulassung 00 Keine Zulassung für explosionsgefährdete Bereiche erforderlich

Hardware-Spezifikationen

Parameter Spezifikation
Modell 74712-01-02-02-00
Marke Bently Nevada
Herkunft USA
Gewicht 0,48 kg
Abmessungen 41 mm (1,6 Zoll) Durchmesser x 102 mm (4 Zoll) Höhe
Betriebstemperatur -29 °C bis +204 °C (-20 °F bis +400 °F)
Stromverbrauch Schleifenbetrieb über 2-Draht-Dynamik-Vibrationssender-Schaltung
Frequenzgang Mindestbetriebsfrequenz bis 4,5 Hz (270 U/min)
Ausrichtung Vertikale Montage (0 +/-2,5 Grad)
Schnittstellenstecker Oben montierter 2-poliger Stecker

Rotor-Dynamik-Analyse und Übersprechunterdrückung

Der 74712-Sensor integriert eine bewegte Spule zur Geschwindigkeitsmessung, speziell für Hochtemperatur-Maschinengehäuse, bei denen Standard-Halbleitertechnik versagt. Interne Dämpfung und mechanische Abstimmung gewährleisten eine lineare Geschwindigkeitsausgabe bis 4,5 Hz und liefern präzise Signale zur Überwachung von Wellenunwuchten und Rotor-Dynamik bei niedrigen Drehzahlen. Hohe interne Signal-Rausch-Verhältnisse ermöglichen eine saubere Differenzübertragung über lange 2-Draht-Feldkabel, bewahren die Signalqualität und gewährleisten eine robuste Übersprechunterdrückung zwischen benachbarten radialen und axialen Messkanälen.

Häufig gestellte Fragen

F: Wie schränkt der Optionscode 01 die physikalische Ausrichtung bei der Montage ein?

A: Option 01 konfiguriert die interne Federaufhängung für die vertikale Montage, wobei die Sensorachse innerhalb von 0 +/-2,5 Grad zur Vertikalen bleiben muss, um die Mindestfrequenz von 4,5 Hz einzuhalten.

F: Welche thermischen Grenzwerte sind bei Hochtemperatur-Feldeinsatz zu beachten?

A: Das Sensorgehäuse hält kontinuierlichen Umgebungstemperaturen und Lagerbedingungen von -29 °C bis +204 °C stand, ohne thermische Schäden.

Richtlinien für die Feldinstallation

  1. Untersuchen Sie die Montagefläche, um sicherzustellen, dass sie sauber, eben und frei von Metallgrat oder Farbschichten ist.
  2. Drehen Sie den Montageschraubenbolzen des Sensors mit dem vorgeschriebenen Drehmoment an, um mechanische Resonanzverschiebungen zu vermeiden.
  3. Überprüfen Sie, ob die vertikale Achse des Sensors innerhalb von +/-2,5 Grad zur wahren Vertikalen ausgerichtet bleibt.
  4. Verbinden Sie den oben montierten 2-poligen Kabelstecker und stellen Sie sicher, dass der Verriegelungsring fest gegen Betriebserschütterungen sitzt.
  5. Führen Sie das hochtemperaturgeschirmte Kabel durch einen speziellen flexiblen Schutzschlauch und erden Sie die Abschirmung nur am Ende des Überwachungsfeldes.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
