Produktdetails

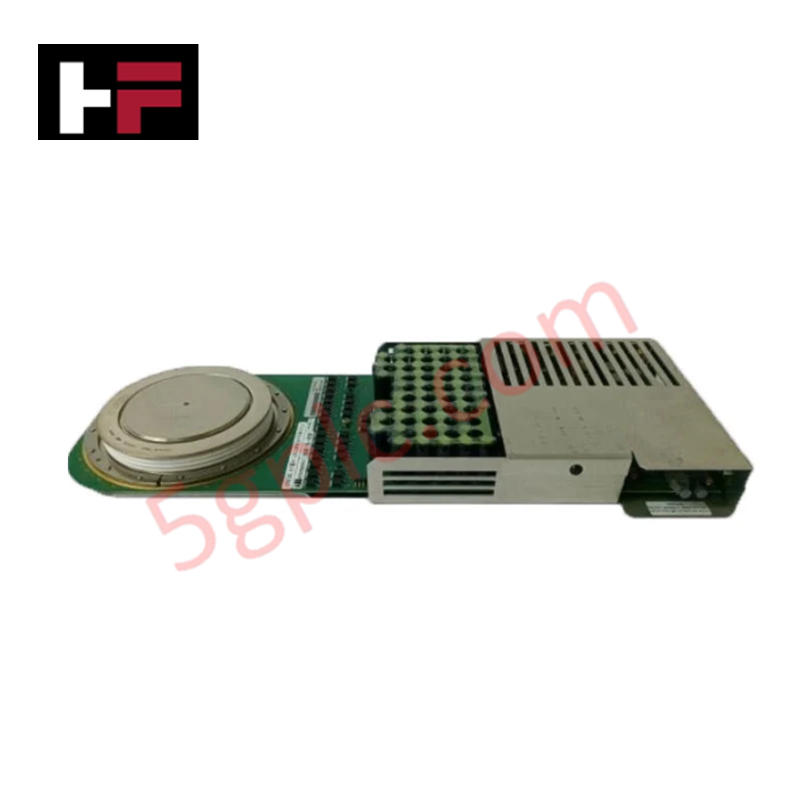

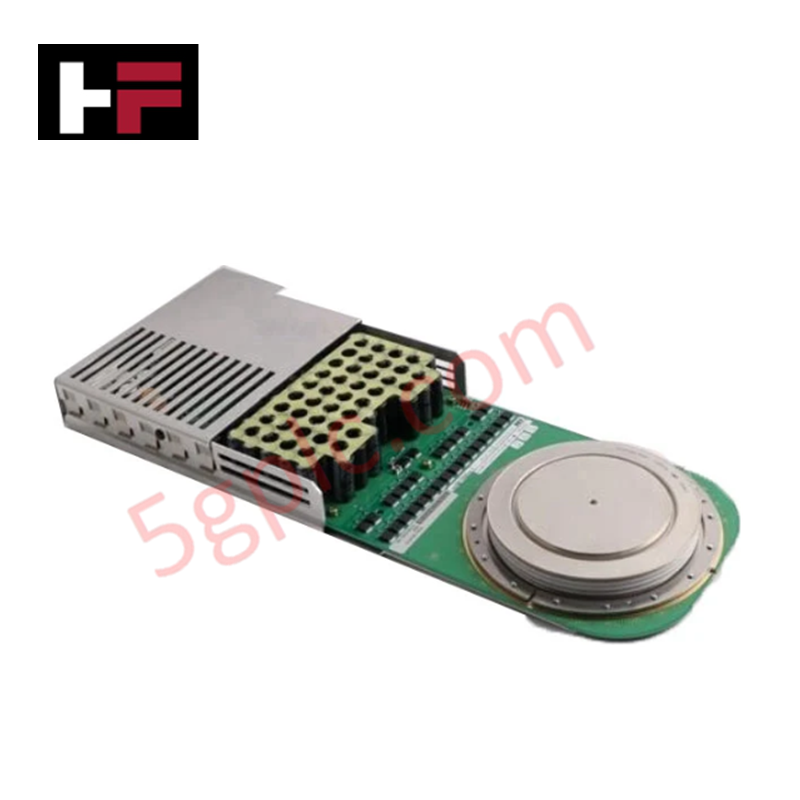

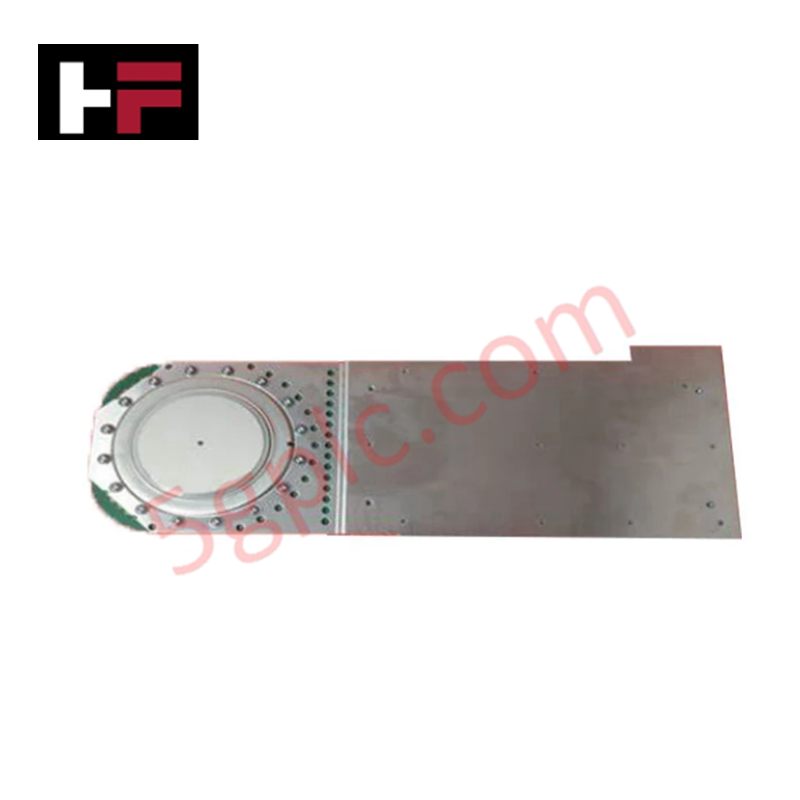

Das ABB 5SHY35L4520, auch katalogisiert als das 5SHY35L4520 Integrated Gate-Commutated Thyristor (IGCT) Modul, fungiert als dedizierte Hardwarekomponente für die Hochleistungs-Halbleiter-Schaltkommutation innerhalb von Hochspannungs-Gleichstrom-Übertragungsarchitekturen (HVDC). Das Modul kombiniert physisch die Hauptschaltwafer und die 5SXE10-0181 Gate-Einheit (AC10272001R0101), um Hochstrom-Snubberless-Abschaltvorgänge über Serienverbindungsprofile auszuführen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5SHY35L4520 |
| Marke | ABB |
| Teilenummern / Baugruppen | AC10272001R0101 / 5SXE10-0181 |
| Herkunft | Schweden / Schweiz |
| Spannungsbewertung | 4500 V |
| Strombewertung | 4000 A |
| Montagekraft | 40 kN |
| Kommutationsprofil | Hohe snubberlose Abschaltbewertung |
| Frequenzmatrix | Optimiert für Mittel-Frequenzbetrieb |
| Betriebstemperatur | Standard-Industriebereich (siehe Systemgehäusegrenzen) |
| Leistungsaufnahme | Abhängig von der aktiven Gate-Frequenz und dem Hilfsversorgungslayout |
| Gewicht | Schwerlast-Industriequalität (siehe Werksverpackungsliste) |
| Abmessungen | Press-Pack-Standardformfaktor (siehe mechanische Zeichnung) |
Profinet / EtherNet/IP Deterministische Netzwerkleistung
Die Steuerkreisintegration innerhalb der 5SXE10-0181 Gate-Einheit nutzt interne I/O-Dichteskalierung, um die hohen Spitzenströme für 4000 A Kommutationszyklen zu steuern. Die Zündtelemetrie wird direkt gegen die Backplane-Bus-Kommunikationsgeschwindigkeit der Antriebsarchitektur abgebildet, was eine deterministische Ausführung gewährleistet. Die Firmware-Flash-Kompatibilität über den verbundenen Leistungsstapel verhindert, dass Datenpaketverzögerungen die Mittel-Frequenz-Schaltkreise stören, wodurch asynchrone Gate-Fehler unter hoher elektromagnetischer Belastung vermieden werden.
Häufig gestellte Fragen
F: Welche spezifischen Hot-Swap-Beschränkungen gelten für diese Baugruppe?
A: Dieses IGCT-Modul unterstützt kein Hot-Swapping oder Live-Entfernen. Eine vollständige Isolierung der 4500 V-Verbindung und eine vollständige Entladung der Hilfs-Gate-Versorgungsleitungen müssen vor der physischen Entfernung der Komponente sichergestellt werden.
F: Was ist der Zweck der integrierten Status-Rückmeldelinie?
A: Das Anschlusslayout bietet einen hardware-isolierten Telemetriepfad, der eine Echtzeitvalidierung des Halbleiter-Gate-Zustands an die zentrale Verarbeitungseinheit liefert.
F: Wie wird die erforderliche mechanische Belastung von 40 kN überprüft?
A: Die Montagekraft muss über eine kalibrierte, vorgespannt Federklemmenbaugruppe aufgebracht werden, um sicherzustellen, dass die Kraft nicht vom 40 kN-Grenzwert abweicht, um interne Chip-Schäden oder hohen Kontaktwiderstand zu vermeiden.
Feldinstallationsrichtlinien
- Mechanische Kompressionsvalidierung: Platzieren Sie das Modul innerhalb der Press-Pack-Klemme und üben Sie eine gleichmäßige Kraft von genau 40 kN aus. Ungleichmäßige Drehmomentverteilung kann Spannungsrisse auf den internen Siliziumwafern verursachen.
- Trennung der Gate-Steuerleiter: Führen Sie alle Niederspannungs-Hilfs- und Rückmeldelinien durch dedizierte geschirmte Leitungen. Isolieren Sie diese Kanäle von den Hochspannungs-Hauptphasen-Kupferleitungen, um eine hohe elektromagnetische Immunität zu gewährleisten.
- Vermeidung von Oberflächenoxidation: Reinigen Sie die angrenzenden Kühlkörperpole mit Lösungsmittel, um Oberflächenoxide zu entfernen. Tragen Sie vor dem mechanischen Klemmen eine mikrodünne Schicht nichtleitender Wärmeleitpaste auf die Schnittstelle auf.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
