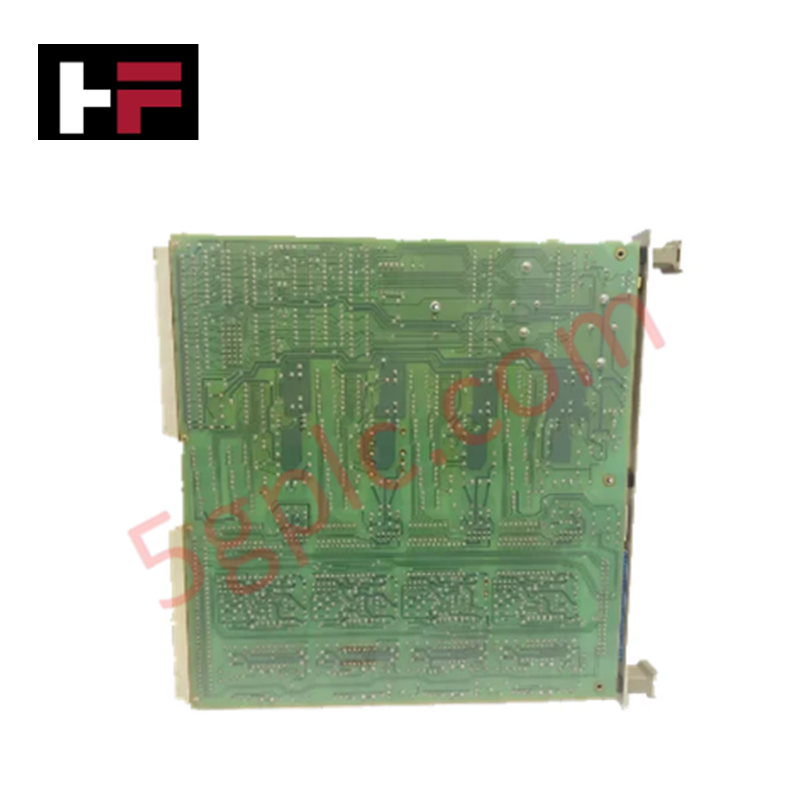

57120001-AT DSAO 110 | ABB | Analogausgabemodul

Das ABB 57120001-AT, auch katalogisiert als das DSAO 110 Analogausgangsmodul, fungiert als dedizierte Hardwarekomponente für isolierte variable Schleifenbefehlssteuerung innerhalb von ABB-Automatisierungssystemen.

Hardware-Spezifikationen

Backplane-Bus-Kommunikationsgeschwindigkeit und Signalverfolgung

Die interne Logik des Moduls verarbeitet Datenumwandlungen mit einer kalibrierten Grundgenauigkeit von 0,05 % und übersetzt Registerbefehle direkt vom Hauptprozessor-Rack. Diese Umwandlungsschnittstelle verbindet sich mit regionalen Hardware-Bussen und gewährleistet gleichzeitig kontinuierliche Kompatibilität mit nativen Backplane-Bus-Kommunikationsgeschwindigkeitsrahmen. Ausgangszustände werden deterministisch aktualisiert und entsprechen den Ausführungszeiten der Prozessor-Schleife, wodurch die Zielsignale 0-10 V und 0-20 mA präzise den Hostwerten folgen, ohne dass eine lokale Firmware-Anpassung erforderlich ist oder die maximale I/O-Dichte des lokalen Abschlussgruppenskalierungsgrenzwerts verringert wird.

Häufig gestellte Fragen

F: Isoliert die galvanische Isolationsstruktur einzelne Ausgangskanäle voneinander?

A: Ja, das Design bietet eine elektrische Isolationsbarriere, die die Kanalschleifen von der internen Logik trennt und verhindert, dass feldseitige Erdschleifen in die Backplane-Datenbusleitungen gelangen.

F: Kann dieses Modul direkt mit neueren DSAO-Serienkonfigurationen ausgetauscht werden?

A: Ein vollständiger Austausch erfordert die Aktualisierung der Anschluss-Hardwareanordnung. Insbesondere ersetzt die Kombination aus einem DSAO 120A-Modul und einer DSTA 171-Abschlusseinheit die veraltete DSAO 110- und DSTA 160-Baugruppe und entspricht nach Neuverdrahtung den physischen und elektrischen Parametern.

F: Ist vor dem Hot-Swap-Einsetzen des Moduls eine manuelle Spannungs-zu-Strom-Kalibrierung über Jumper erforderlich?

A: Signal-Konfigurationen für 0-10 V oder 0-20 mA werden über die Anschlussdraht-Landepunkte und die Controller-Softwareeinstellungen gesteuert. Stellen Sie sicher, dass der Rack-Abschnitt vor Drahtänderungen oder Modulwechsel stromlos ist.

Feldinstallationsrichtlinien

• Anschlussklemmen-Konfiguration: Stellen Sie die korrekte Drahtbelegung entsprechend der gewählten Ausgangskonfiguration (0-10 V oder 0-20 mA) sicher. Wenn eine Ersatzfrontplatte wie die 29491274-11 verwendet wird, überprüfen Sie die Klemmenbezeichnung vor dem Anziehen der Schrauben.

• Schirmerdungstopologie: Verbinden Sie die Abschirmungen der analogen Signalschleifen mit einer einzigen niederohmigen Kupfer-Hauptmasseleiste im Steuergehäuse. Vermeiden Sie doppelte Erdungspfade, um Schleifenstromfehler an der 0,05 %-Genauigkeitsgrenze zu verhindern.

• Raumpositionierung und Luftstrom: Schieben Sie das Modul vertikal in die vorgesehene Rack-Position. Das 18 mm breite Bauteilprofil erfordert einen standardmäßigen horizontalen Abstand, frei von unbelüfteten induktiven Hochtemperaturfeldern, um eine ordnungsgemäße Kühlung sicherzustellen.

• Induktive Lastunterdrückung: Beim Ansteuern von Proportionalventilen oder elektrohydraulischen Aktuatoren mit hoher Induktivität sollten externe Unterdrückerschleifen über die Feldanschlüsse geführt werden, um die Ausgangskanäle vor transienten Spannungsreflexionen bei Sprungänderungen zu schützen.
