Produktdetails

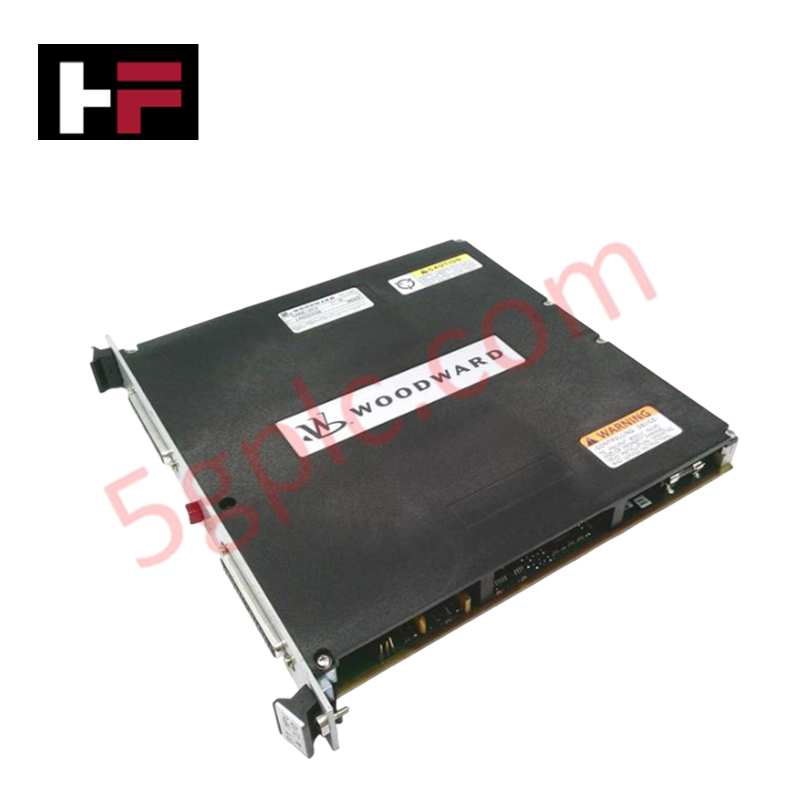

Konfiguriert für hochgeschwindige deterministische Ausführung in Turbinensteuerungsplattformen, bietet das Woodward 5466-352 (5466-352 Netcon CPU-040 Modul) die direkte physische/elektrische Ausführung der Anwendungslogik über eine 68030-Mikroprozessor-Schnittstelle.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5466-352 |
| Marke | Woodward |
| Herkunft | USA |
| Prozessor | 68030 Mikroprozessor |
| Bus-Schnittstelle | VME-Bus |
| Kommunikation | Dual-Port RAM |
Profinet / EtherNet/IP Deterministische Netzwerke
Das 5466-352 Modul verwaltet die deterministische Aufgabenplanung über das Netcon-Backplane. Die Kommunikation zwischen dem 68030-Mikroprozessor und den vier Netzwerk-Kommunikationsprozessoren erfolgt über Dual-Port RAM, was eine Hochgeschwindigkeits-Datenübertragung und minimale Jitter in den Ausführungszyklen gewährleistet. Die CPU erzwingt deterministische Steuerung durch strikte Watchdog-Logik; bei Erkennung interner Hardwarefehler löst das Modul einen IOLOCK-Zustand aus. Dieser Zustand versetzt alle Ausgangsschaltungen und Erweiterungsracks in einen spannungsfreien Zustand, wodurch das System bei Prozessor- oder Modulfehler in einem definierten sicheren Zustand verbleibt.
Häufig gestellte Fragen
F: Wie verhält sich das System, wenn ein IOLOCK-Zustand ausgelöst wird?
A: Wenn ein IOLOCK-Zustand aufgrund eines CPU- oder I/O-Modulfehlers ausgelöst wird, werden alle Ausgangsschaltungen und Signale spannungsfrei geschaltet. Dieses Signal wird über alle Erweiterungsracks weitergeleitet, um sicherzustellen, dass das gesamte Steuerungssystem einen sicheren Zustand erreicht.
F: Kann die CPU-040 zurückgesetzt werden, ohne das gesamte System stromlos zu schalten?
A: In Simplex-Konfigurationen kann der CPU-Schalter in die Reset-Position gestellt werden. Wird die CPU-Reset-Taste verwendet, startet die Anwendung automatisch neu, in der Regel innerhalb von 2 Minuten. Stellen Sie sicher, dass die Anwendung über AppManager auf kompatiblen CPU-Systemen gestoppt ist, bevor Sie einen manuellen Reset durchführen.
Feldinstallationsrichtlinien
- Montage: Setzen Sie das Modul in den vorgesehenen VME-Steckplatz im Netcon-Gehäuse ein. Achten Sie darauf, dass die Steckverbinderstifte ausgerichtet sind und das Modul verriegelt ist, um den Kontakt zum Backplane sicherzustellen.
- Backplane-Schnittstelle: Die CPU kommuniziert über den VME-Bus; stellen Sie sicher, dass das Backplane des Gehäuses sauber und frei von Verunreinigungen ist, um Kommunikationsfehler zwischen dem 68030 und dem Dual-Port RAM zu vermeiden.
- Firmware-Integrität: Überprüfen Sie die Firmware-Kompatibilität mit vorhandenen I/O-Modulen, bevor Sie die Anwendung initialisieren. Eine falsche Abstimmung zwischen CPU-Firmware und I/O-Firmware kann falsche IOLOCK-Signale auslösen.
- Abschirmung: Stellen Sie sicher, dass der Schaltschrank ordnungsgemäß geerdet ist, um elektromagnetische Störungen zu minimieren, die die Datenintegrität des VME-Busses beeinträchtigen können.
- Validierung: Überwachen Sie während der Erstinbetriebnahme den Watchdog-Status über das Service-Panel, um zu bestätigen, dass die CPU erfolgreich mit den Kommunikationsprozessoren synchronisiert ist und die Anwendungslogik ausführt.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
