Produktdetails

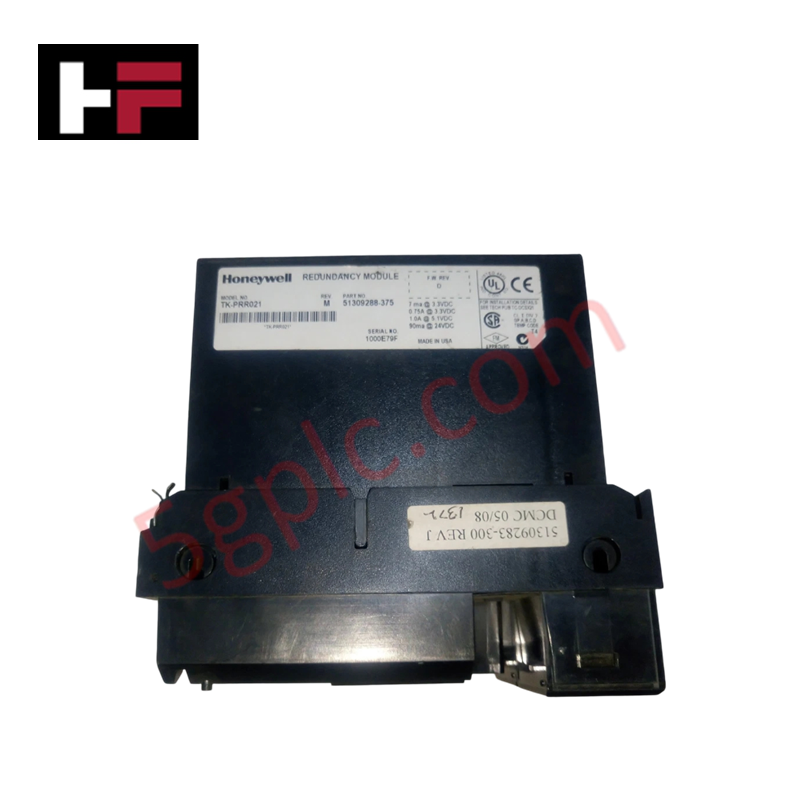

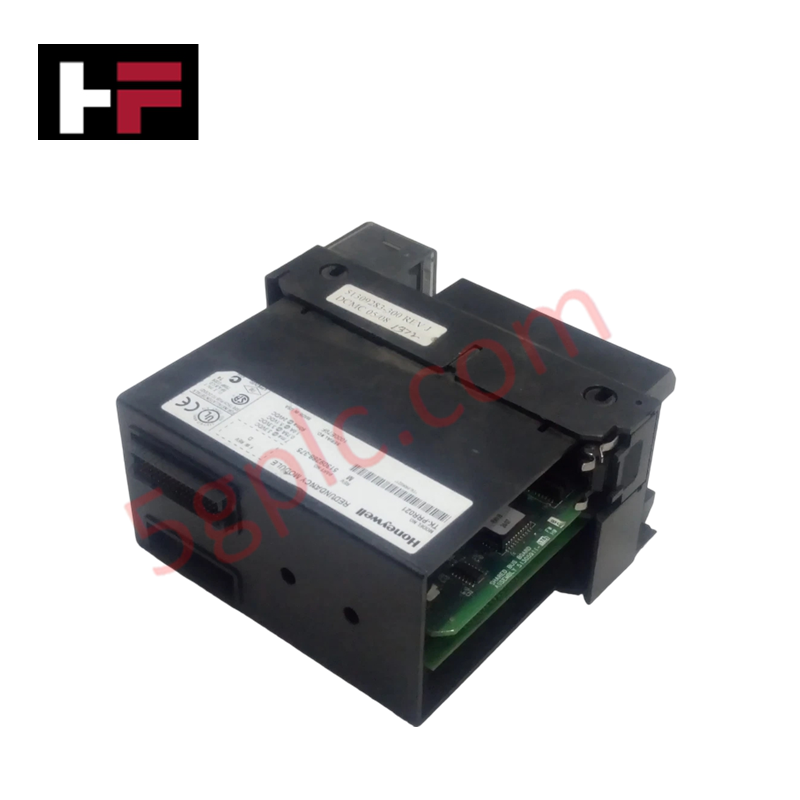

Das Honeywell 51309288-375, auch als TK-PRR021-Redundanzmodul katalogisiert, dient als dedizierte Hardwarekomponente für die fehlertolerante Bus-Stromversorgung und die Umschaltung vom primären auf den Backup-Controller innerhalb der Honeywell-Experion-PKS-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51309288-375 |
| Marke | Honeywell |
| Basismodell | TK-PRR021 |
| Produkttyp | Redundanzmodule |
| Herkunft | USA |
| Gewicht | 0.431 kg (0.95 lbs) |
| Abmessungen | 3.0 cm x 31.3 cm x 27.8 cm |
| Betriebstemperatur | -40 deg C bis +85 deg C |
| Stromversorgung | 24 VDC |
| Stromaufnahme | 90 mA bei 24 VDC |
| Ausgangsspannung | 3.3 VDC, 5.1 VDC |
| Ausgangsstrom | 7 mA bei 3.3 VDC, 1.0 A bei 5.1 VDC |
Kanal-zu-Kanal-Isolierung und fehlertolerantes Bus-Routing
Das Modul 51309288-375 isoliert redundante Stromversorgungsschienen, um die Integrität des Dual-Bus über I/O-Chassis mit hoher Packungsdichte aufrechtzuerhalten. Die integrierte Schaltungstechnik stellt geregelte Ausgänge mit 3.3 VDC und 5.1 VDC direkt für die Rückwandplatine bereit und entkoppelt die primären und sekundären Controller-Knoten. Dieses Design gewährleistet eine strikte Kanal-zu-Kanal-Isolierung, um die Ausbreitung elektrischer Fehler zu verhindern, und ermöglicht eine unterbrechungsfreie Kommunikation über 4-20-mA-HART-Schleifenprotokolle sowie die Echtzeitverarbeitung von Felddaten während Failover-Ereignissen im Hot-Standby-Betrieb.
Häufig gestellte Fragen
F: Welche Ausgangsspannungsschienen versorgt das 51309288-375-Chassis mit Strom?
A: Das Modul liefert zwei geregelte Gleichstromausgänge: 3.3 VDC mit 7 mA und 5.1 VDC mit 1.0 A, abgeleitet aus einer eingehenden 24-VDC-Versorgung.
F: Ist das TK-PRR021-Modul während des Systembetriebs hot-swap-fähig?
A: Ja, das Gerät kann bei angelegter Spannung in einer redundanten Rack-Konfiguration eingesetzt oder entfernt werden, sofern der redundante Stromversorgungspfad intakt und vollständig aktiviert ist.
Richtlinien für die Installation vor Ort
- ESD-Schutz: Tragen Sie vor dem Umgang mit dem Modul stets ein geerdetes Handgelenkband, um Schäden durch elektrostatische Entladung an den internen Komponenten zu verhindern.
- Chassis-Ausrichtung: Richten Sie die Kartenkanten des Moduls an den Führungsschienen des Chassis aus und drücken Sie es fest hinein, bis die hinteren Rückwandstecker vollständig eingerastet sind.
- Wärmemanagement: Stellen Sie sicher, dass der vertikale Abstand im Chassis eingehalten wird, um über den gesamten Betriebsbereich von -40 deg C bis +85 deg C eine natürliche Konvektionskühlung zu ermöglichen.
- Trennung der Stromleiter: Führen Sie externe 24-VDC-Versorgungskabel innerhalb des Gehäuses entfernt von Signalleitungen mit niedrigem Pegel, um elektromagnetische Störungen zu minimieren.
