Produktdetails

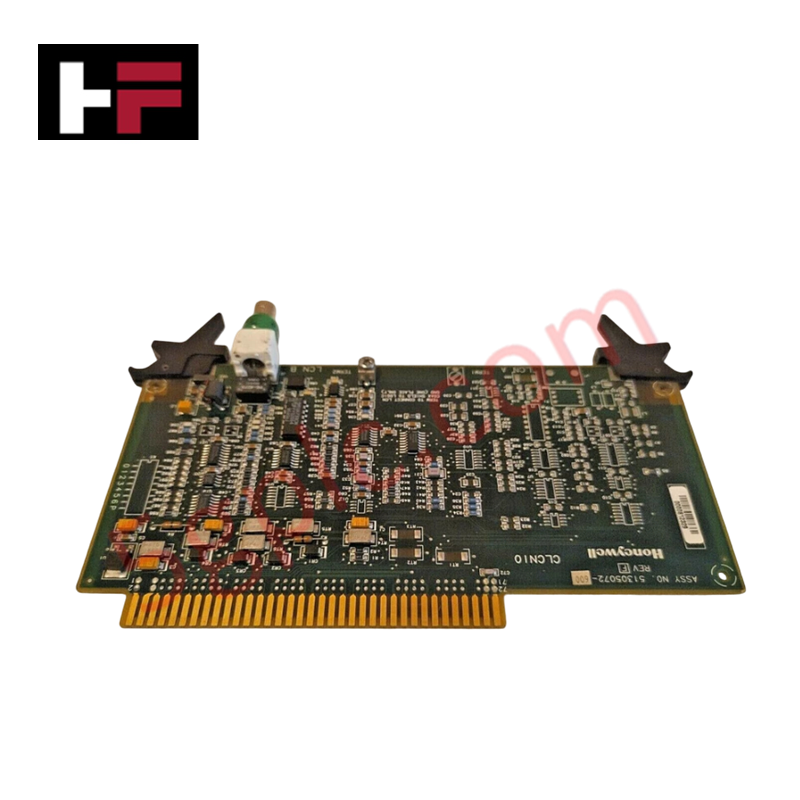

Das Honeywell 51305072-600, auch als 51305072 CLCN-I/O-Board katalogisiert, dient als dedizierte Hardwarekomponente für die Koaxial-Schnittstellenkommunikation des zweiknotigen Local Control Network innerhalb der Systeme Experion PKS und TDC 3000.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51305072-600 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 0.31 lbs (0.14 kg) |
| Abmessungen | Standard-LCN-Board-Formfaktor |
| Betriebstemperatur | -0 deg C bis +60 deg C |
| Leistungsaufnahme | 3.5 W nominal |
| Knotenarchitektur | Physikalische Schnittstelle für zwei Knoten |
| Physikalisches Medium | Zwei RG-6-Koaxialnetzwerkanschlüsse |
4-20-mA-HART-Loop-Protokoll und Kanal-zu-Kanal-Isolierung
Das CLCN-I/O-Board verarbeitet Netzwerktelemetrie zur Verwaltung nachgelagerter analoger Feldsignale, einschließlich der Durchleitung der Kommunikation von Geräten mit 4-20-mA-HART-Loop-Protokoll. Die Kanal-zu-Kanal-Isolierung schützt interne Prozessorbusse vor feldseitigen Spannungsspitzen und differentiellen Erdschleifen über verteilte Knoten hinweg. Hochfrequenzfilterung bewahrt die Signalintegrität entlang der koaxialen Netzwerkleitungen und unterdrückt gleichzeitig elektromagnetisches Rauschen, das von umliegenden Leistungsschaltgeräten erzeugt wird.
Häufig gestellte Fragen
F: Kann das 51305072-600-Board im laufenden Betrieb ausgetauscht werden, während das LCN-Netzwerksegment aktiv ist?
A: Nein. Das Entfernen oder Einsetzen des Boards, während der Kartenkäfig unter Spannung steht, beeinträchtigt die Abschlussimpedanzen des Koaxialbusses und kann Übertragungsfehler an parallel geschalteten Netzwerkknoten verursachen.
F: Wie funktioniert die Zweiknotenfunktion an der Koaxialschnittstelle?
A: Das Board verfügt über zwei unabhängige Schaltungen für den Zugriff auf die physikalischen Übertragungskanäle und ermöglicht eine gleichzeitige redundante Kommunikation über zwei Koaxialpfade, ohne die Leistungsaufnahme der Backplane zu erhöhen.
Richtlinien für die Installation vor Ort
- Vorsichtsmaßnahme gegen statische Elektrizität: Tragen Sie vor dem Handhaben oder Einsetzen des Boards in das Prozessorchassis ein geerdetes ESD-Handgelenkband.
- Koaxialanschlüsse: Befestigen Sie die beiden RG-6-Koaxialkabel an den hinteren BNC-Anschlüssen und überprüfen Sie, ob die Verriegelungsringe der Anschlüsse vollständig festgedreht sind.
- Chassis-Erdung: Stellen Sie sicher, dass die Halteclips an der Kartenkante sicher am Metallrahmen des Racks anliegen, um einen durchgängigen Erdungspfad mit niedriger Impedanz aufrechtzuerhalten.
- Kabelbiegeradius: Halten Sie einen Mindestbiegeradius des Koaxialkabels von 75 mm ein, um durch Verformung des Kabelkerns verursachte Impedanzfehlanpassungen zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
