Produktdetails

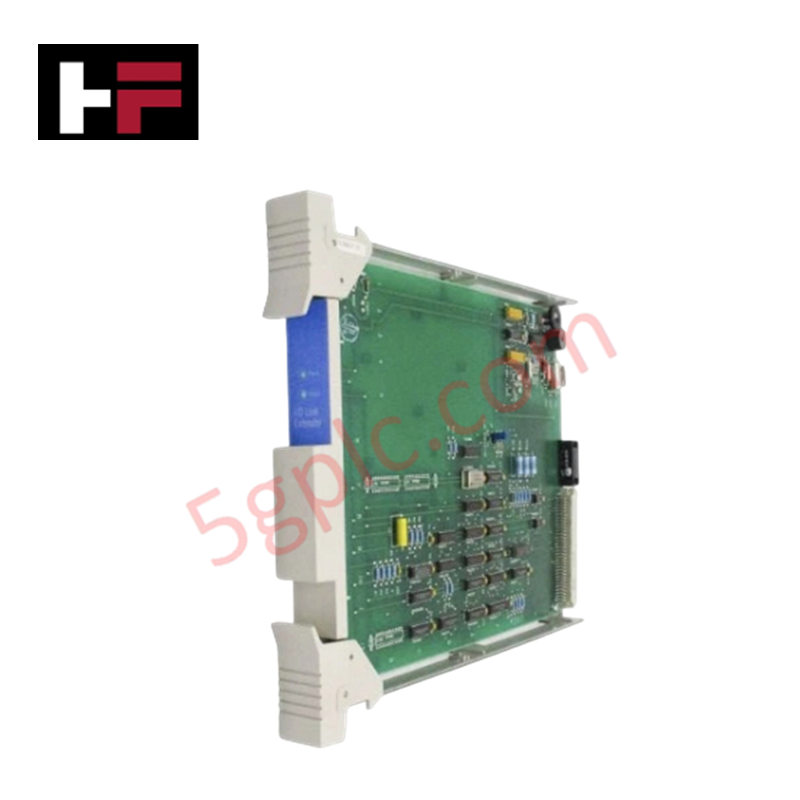

Der Honeywell 51304419-100, auch als 51304419-100 I/O-Link-Extender katalogisiert, dient als dedizierte Hardwarekomponente zur Verlängerung von PM-/APM-/HPM-I/O-Link-Schnittstellensignalen über Glasfaserverbindungen innerhalb von Honeywell-DCS-Netzwerken.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51304419-100 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | Ca. 6,00 kg (Versandgewicht) |
| Abmessungen | Standardabmessungen eines Honeywell-IPC-Chassismoduls |
| Betriebstemperatur | 0 °C bis +60 °C |
| Leistungsaufnahme | Max. 10 W an den Versorgungsschienen der System-Rückwandplatine |
| Funktion | Optische Verlängerung der PM-, APM- und HPM-I/O-Link-Busse |
| Optische Übertragungsdistanz | 1,3 km oder 8 km (abhängig vom Transceivermodul) |
| Kanalredundanz | Unterstützung von zwei Kanälen (Link A und Link B) |
| Integrierte Terminierungssteuerung | Jumper J2 (LINK TERMINATION: IN / OUT) |
| Terminierung des Remote-Busses | Integrierte, per Jumper wählbare interne Terminatoren |
4-20-mA-HART-Loop-Protokoll und kanalweise Isolation
Das Modul wandelt elektrische I/O-Link-Bussignale in optische Impulse um, um die Signalübertragung über große Entfernungen zu ermöglichen und gleichzeitig eine vollständige optische Isolation zwischen den Kanälen und den entfernten Gehäusen herzustellen. Durch die Umwandlung metallischer Busleitungen in störungsunempfindliche Glasfaserverbindungen beseitigt das Gerät Erdpotenzialschleifen und die Aufnahme hochfrequenter Störungen und bewahrt so die kontinuierliche Integrität der digitalen Telemetrie für Remote-I/O-Subsysteme, die 4-20-mA-HART-Loop-Protokollübertragungen ausführen.
Häufig gestellte Fragen
F: Wie muss der Bus-Terminierungsjumper J2 auf der Karte 51304419-100 konfiguriert werden?
A: Jumper J2 steuert die lokale Link-Terminierung. Link A und Link B müssen beide terminiert (IN) sein, wenn sie sich an den physischen Endpunkten des Kabelsegments befinden, oder nicht terminiert (OUT), wenn eine Durchschleiftopologie erforderlich ist.
F: Welche maximale Glasfaserentfernung wird vom I/O-Link-Extender unterstützt?
A: Die Übertragungsdistanz beträgt je nach verwendeter optischer Transceiver-Baugruppe und den Spezifikationen des im Link installierten Glasfaserkabels bis zu 1,3 km oder 8 km.
F: Werden Link A und Link B als redundante Kanäle auf einem einzigen Modul unterstützt?
A: Ja, der 51304419-100 verarbeitet Link A und Link B gleichzeitig, um eine redundante Controller-zu-I/O-Link-Kommunikation über separate Gehäuseschränke hinweg aufrechtzuerhalten.
Richtlinien für die Installation vor Ort
- Schalten Sie die Stromversorgung der System-Rückwandplatine ab, bevor Sie die Extenderkarte in den Chassis-Steckplatz einsetzen oder daraus entfernen.
- Prüfen und reinigen Sie die Stirnflächen aller Glasfaserstecker vor dem Einstecken, um eine Signaldämpfung bei großen Übertragungsentfernungen zu vermeiden.
- Setzen Sie Jumper J2 an beiden physischen Enden von Link A und Link B auf IN, um eine ordnungsgemäße elektrische Terminierung der Kupfersegmente sicherzustellen, die mit dem optischen Transceiver verbunden sind.
- Stellen Sie beim Verlegen der Leitungen in den Kabelkanälen des Schranks sicher, dass die Mindestbiegeradien des Glasfaserkabels eingehalten werden, um eine Signalverschlechterung zu verhindern.
