Produktdetails

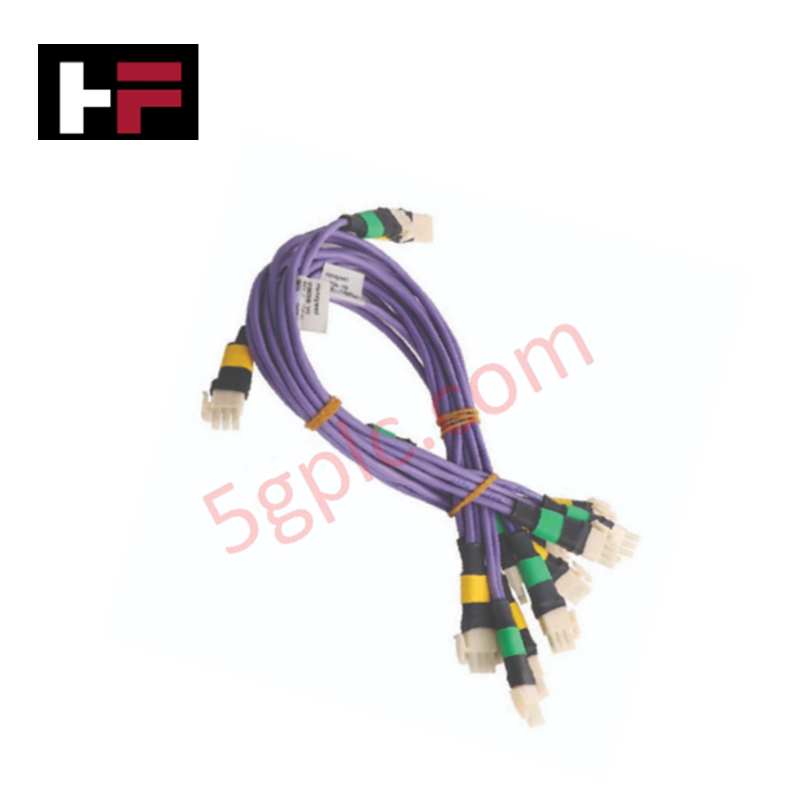

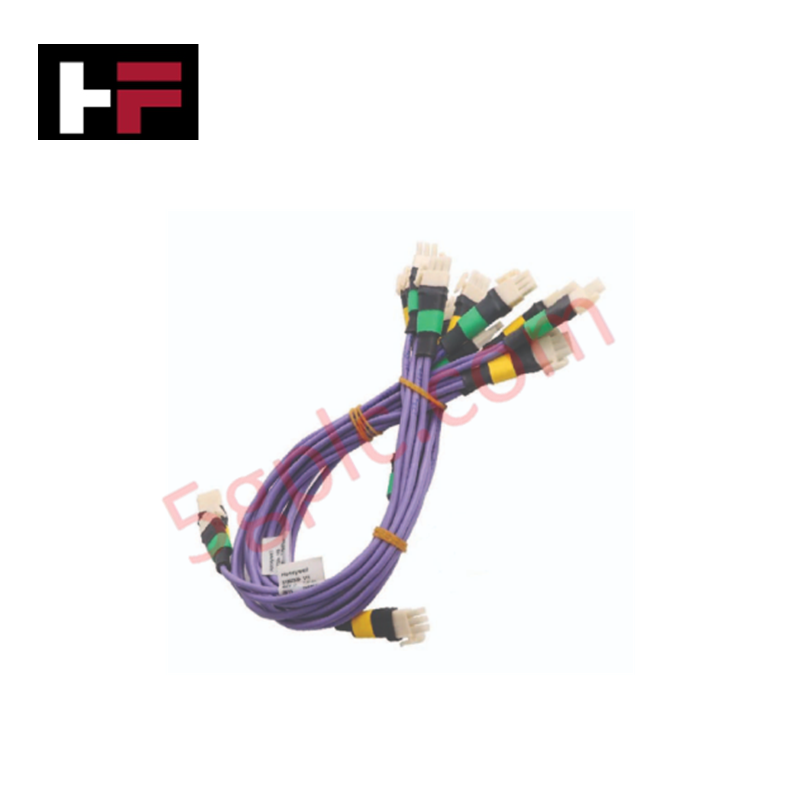

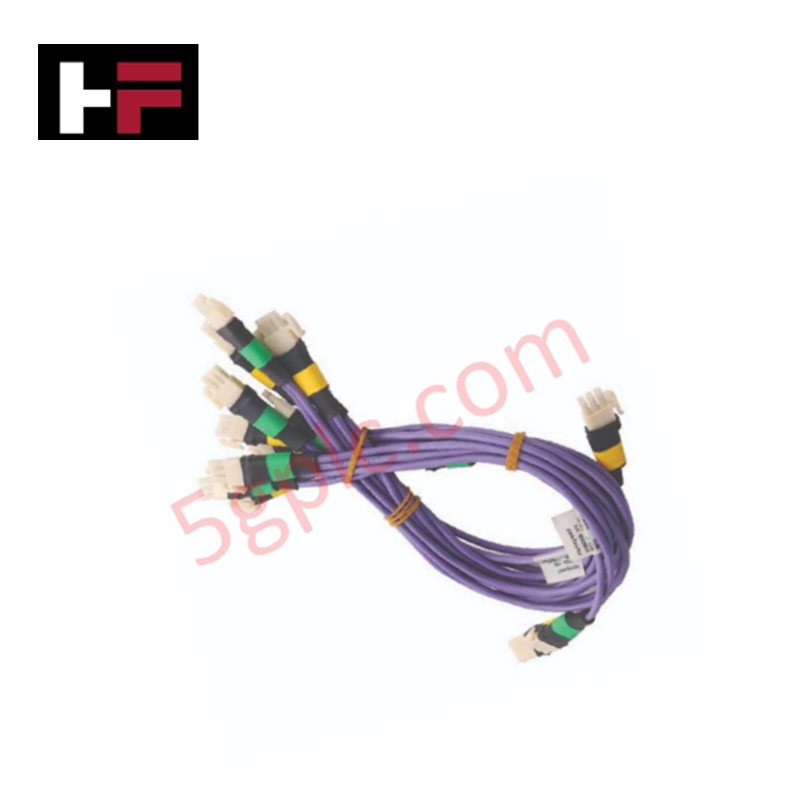

Das Honeywell 51202971-212, auch als 51202971 Combo-I/O-Link-Kabel katalogisiert, dient als dedizierte Hardwarekomponente für die Hochgeschwindigkeits-Signalweiterleitung und Stromverteilung zwischen Combo-I/O-Modulen und Feldanschlusseinheiten (FTAs) innerhalb der Honeywell High-Performance Process Manager (HPM)- und TDC-3000-Systeme.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51202971-212 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | Ca. 0,8 kg |
| Abmessungen | Standardlänge einer Schaltschrank-Kabelbaugruppe |
| Betriebstemperatur | 0 °C bis +60 °C |
| Leistungsaufnahme | Passive Verbindungseinheit |
| Kabeltyp | Combo-I/O-Link-Kabelbaugruppe |
| Systemkompatibilität | Honeywell High-Performance Process Manager (HPM) / TDC 3000 |
| Steckverbindertyp | Hochbelastbare mehrpolige I/O-Link-Steckverbinder |
4-20-mA-HART-Loop-Protokoll und Kanal-zu-Kanal-Isolierung
Die Baugruppe enthält geschirmte verdrillte Mehrleiterpaare, die eine vollständige Kanal-zu-Kanal-Isolierung über die einzelnen Combo-I/O-Signalpfade hinweg gewährleisten. Eine hochdichte Geflechtschirmung unterdrückt Übersprechen sowie hochfrequente elektromagnetische Störungen (EMI/RFI) und schützt sowohl analoge 4-20-mA-HART-Loop-Protokollsignale als auch digitale I/O-Leitungen, die in unmittelbarer physischer Nähe verlaufen. Der Isoliermantel trennt die gemeinsamen Feldsignalanschlüsse von Erdschleifen des Schaltschranks, um die Messpräzision zu erhalten.
Häufig gestellte Fragen
F: Welche Hauptfunktion erfüllt das 51202971-212-Kabel in einem HPM-Rack?
A: Das Kabel stellt die physische und elektrische Verbindung zwischen Combo-I/O-Karten im Controller-Schrank und den zugehörigen, im Schaltschrank montierten Feldanschlusseinheiten her.
F: Wie verhindert der Kabelaufbau eine Signalverschlechterung zwischen den Kanälen?
A: Individuell verdrillte und geschirmte Leiterpaare isolieren die schnelle digitale Schaltlogik von den niederpegeligen analogen 4-20-mA-Eingangs-/Ausgangsschaltungen.
F: Ist vor dem Trennen der Kabelbaugruppe eine Stromisolierung erforderlich?
A: Um transiente Spannungsspitzen oder Fehlauslösungen an aktiven Regelkreisen zu verhindern, sollte die Stromversorgung des betroffenen I/O-Steckplatzes oder der Anschlussplatine vor dem Kabelaustausch abgeschaltet und isoliert werden.
Richtlinien für die Installation im Feld
- Führen Sie das Kabel durch die dafür vorgesehenen Niederspannungs-Kabelkanäle im Steuerungsschrank und halten Sie Abstand zu Hochspannungs-Wechselstromleitungen.
- Richten Sie die mehrpoligen Steckverbinder exakt an den Buchsen der Rückwandplatine aus und ziehen Sie die Verriegelungsschrauben fest, um einen niederohmigen Pin-Kontakt und eine Zugentlastung sicherzustellen.
- Verbinden Sie die Schirm-Ableitung des Kabels an einem einzigen Erdungspunkt mit der Schutzerdungsschiene (PE) des Schaltschranks, um zirkulierende Erdschleifenströme zu vermeiden.
- Halten Sie entlang der Kabelführung die vorgegebenen Mindestbiegeradien ein, um eine Belastung der Leiter oder eine Ablösung des Schirmgeflechts zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
