Produktdetails

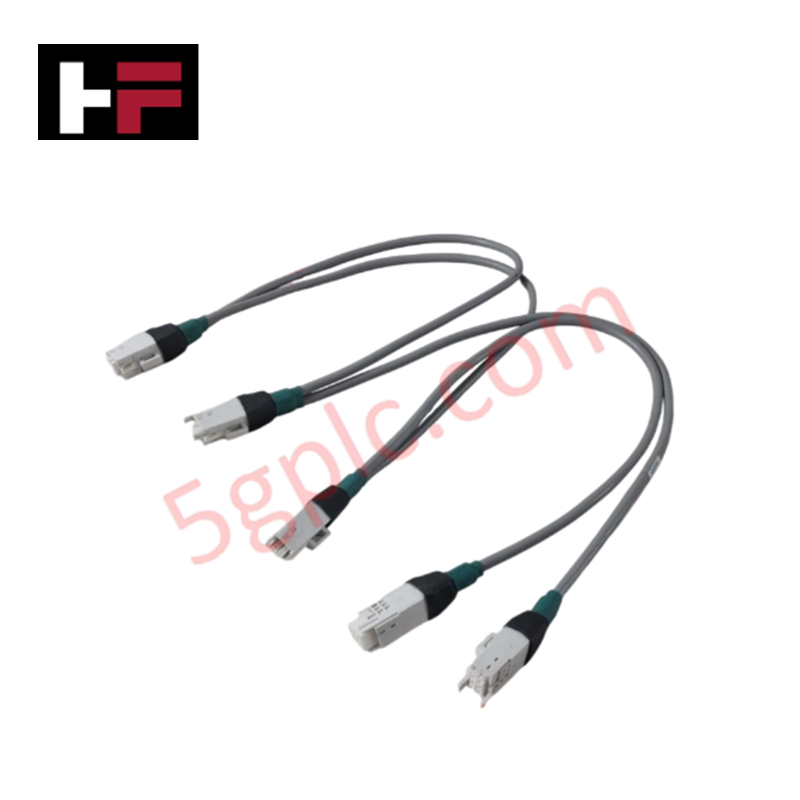

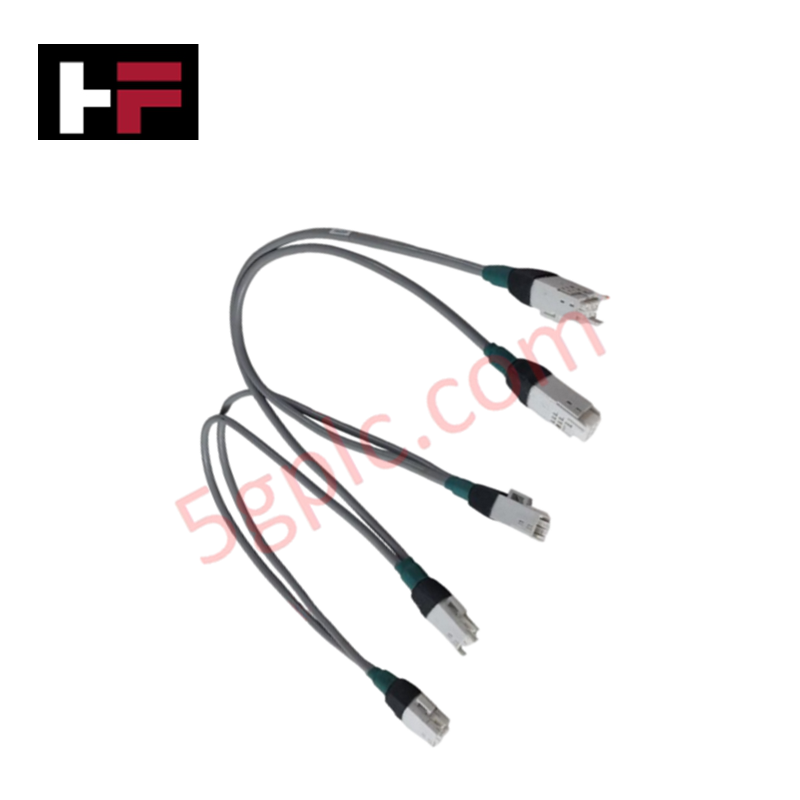

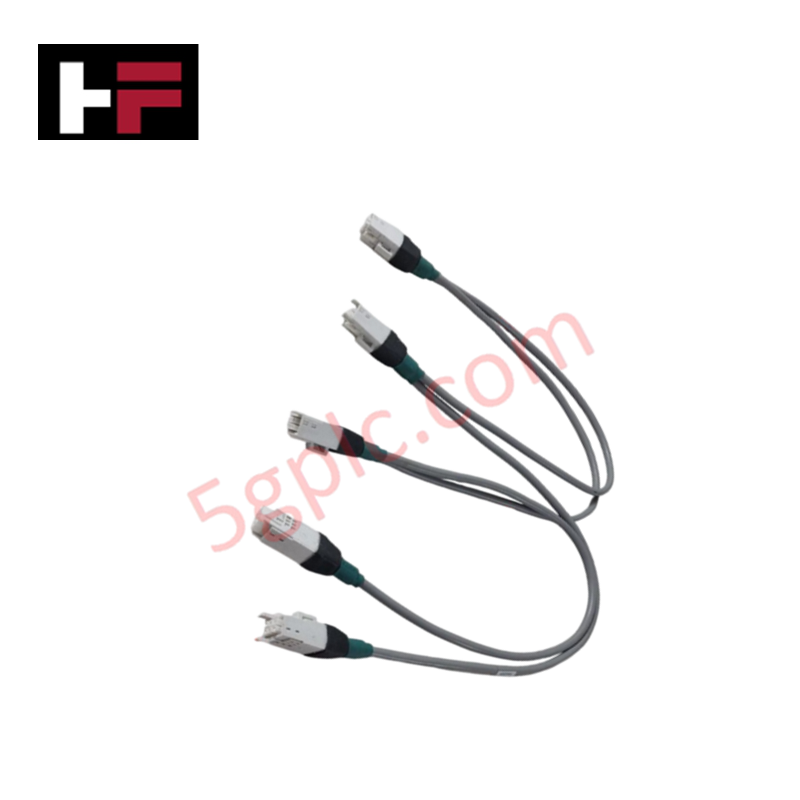

Ausgelegt für die Hochgeschwindigkeits-Signalführung und die Verbindung mehrerer Knoten in Honeywell-Series-C-I/O-Systemen ermöglicht das Honeywell 51202971-202 (51202971 Combo-I/O-Link-Kabel) eine direkte physische und elektrische Verbindung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51202971-202 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | Ca. 0,6 kg |
| Abmessungen | 6 Fuß Länge, 9 Zoll Abzweigabstand |
| Betriebstemperatur | -40 °C bis +85 °C |
| Leistungsaufnahme | Passive Signalverteilungseinheit |
| Kabeltyp | Combo-I/O-Link-Kabel |
| Datenrate | Bis zu 1 Mbps |
| Abzweiganschlüsse | Multi-Drop-Konfiguration (bis zu 4 I/O-Geräte) |
| Kabelmaterial | Leiter aus Kupferlegierung mit grauem PVC-Isoliermantel |
| Systemkompatibilität | Honeywell Experion PKS / C300-Controller / Series-C-I/O |
4-20-mA-HART-Loop-Protokoll und Kanal-zu-Kanal-Isolierung
Die Multi-Drop-Kabelkonstruktion verwendet Leiter aus einer Kupferlegierung, die von einer hochdichten PVC-Isolierung umgeben sind, um über einzelne Abzweigpunkte hinweg eine physische Kanal-zu-Kanal-Isolierung herzustellen. Diese Schirmung verhindert elektromagnetische Störungen und Übersprechen zwischen benachbarten Kommunikationskanälen und gewährleistet die Signalintegrität für Instrumente mit 4-20-mA-HART-Loop-Protokoll sowie für die digitale Telemetrie in verteilten Experion-PKS-Steuerungsnetzwerken.
Häufig gestellte Fragen
F: Welche primären Hardwarekomponenten werden durch das Kabel 51202971-202 miteinander verbunden?
A: Das Kabel verbindet Series-C-I/O-Module und Feldanschlussbaugruppen direkt mit den Link-Ports von Honeywell-C300-Controllern in Multi-Drop-Schrankanordnungen.
F: Welche Datenübertragungsgeschwindigkeit unterstützt die Kabelbaugruppe 51202971-202?
A: Die Baugruppe unterstützt deterministische serielle Datenübertragungsraten von bis zu 1 Mbps über alle Abzweigpunkte.
F: Ist das Austauschen unter Spannung oder das Trennen von Abzweigpunkten während des Controllerbetriebs zulässig?
A: Das Trennen aktiver Abzweigverbindungen kann die Kommunikation auf dem gemeinsam genutzten I/O-Link-Segment unterbrechen; die betreffenden Abzweigkanäle oder die Systemstromversorgung sollten vor der Wartung der angeschlossenen I/O-Module isoliert werden.
Richtlinien für die Installation vor Ort
- Führen Sie die 6 Fuß lange Kabelbaugruppe durch dafür vorgesehene Niederspannungs-Kabelkanäle im Gehäuse und halten Sie dabei Abstand zu Hochspannungs-Wechselstromleitungen.
- Richten Sie die mehrpoligen Abzweigstecker an den vorgesehenen Anschlussleisten der I/O-Modulbasen aus und drücken Sie sie fest hinein, bis die seitlichen Verriegelungen vollständig einrasten.
- Halten Sie den vorgegebenen Abzweigabstand von 9 Zoll ein, ohne den Kabelstrang zu ziehen oder zu verdrehen, um mechanische Belastungen an den internen Abzweigverbindungen zu vermeiden.
- Stellen Sie eine ordnungsgemäße Erdung des Schirmabflusses an der Schutzleiter-(PE-)Sammelschiene des Schaltschranks über einen einzigen Anschlusspunkt sicher, um zirkulierende Erdströme zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
