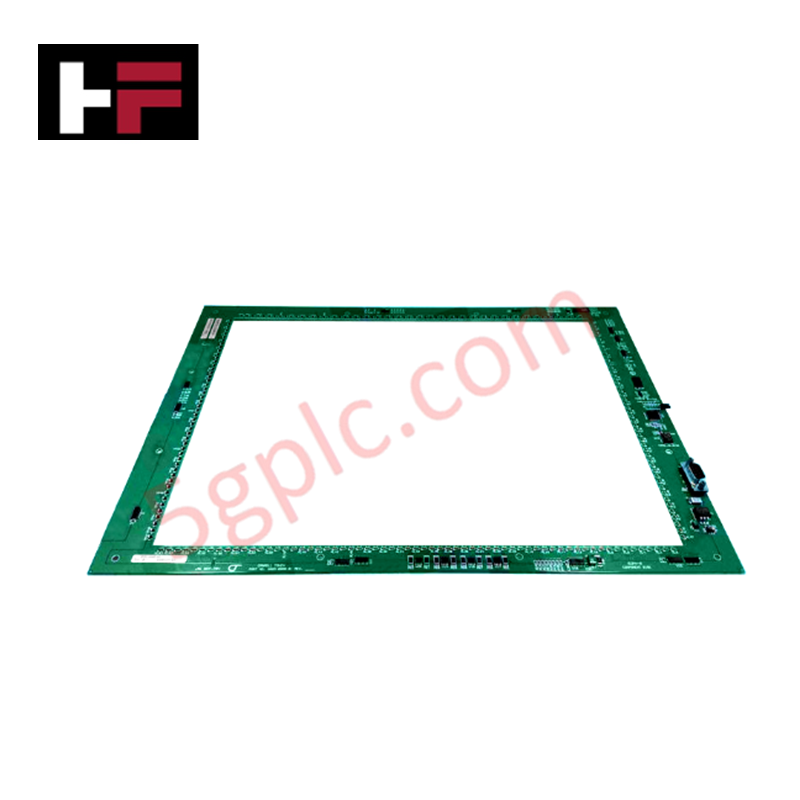

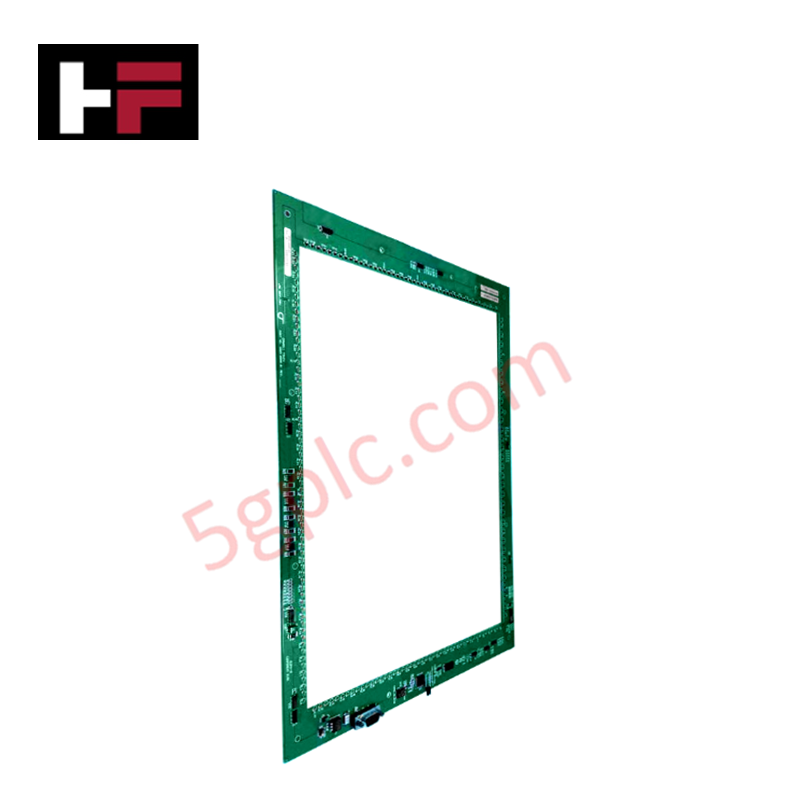

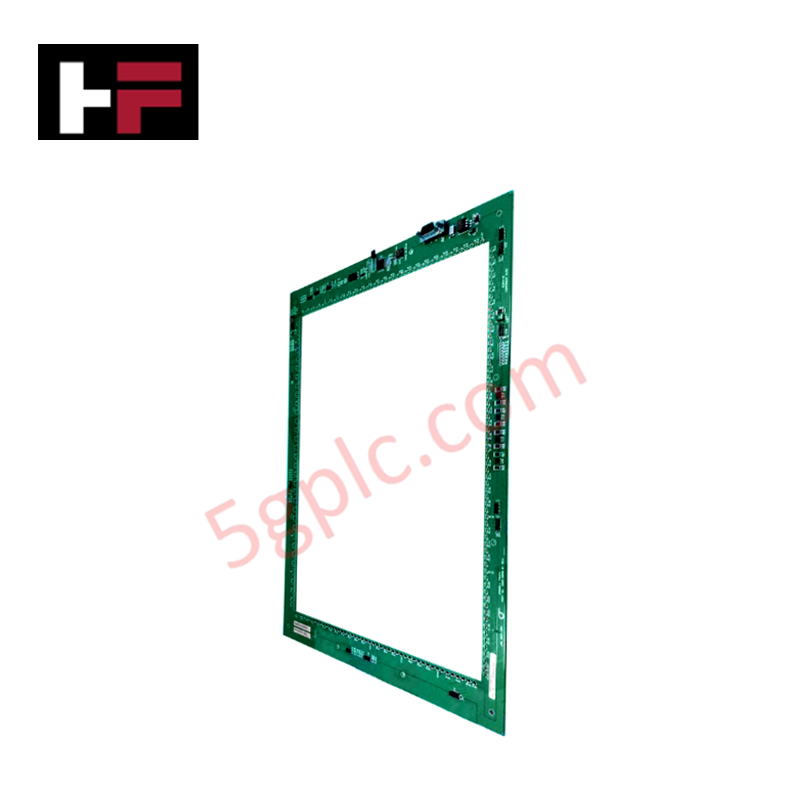

51191578-100 Honeywell Bedienerschnittstellen-Touchscreen-Leiterplatte51191578-100 Honeywell Bedienerschnittstellen-Touchscreen-Leiterplatte51191578-100 Honeywell Bedienerschnittstellen-Touchscreen-Leiterplatte
51191578-100 Honeywell Bedienerschnittstellen-Touchscreen-Leiterplatte
51191578-100 Honeywell Bedienerschnittstellen-Touchscreen-Leiterplatte
51191578-100 Honeywell Bedienerschnittstellen-Touchscreen-Leiterplatte

51191578-100 Honeywell Bedienerschnittstellen-Touchscreen-Leiterplatte


Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 51191578-100

PRODUKTTYP : Bedienerschnittstellen-Karten

PRODUKTHERSTELLER : Honeywell


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

Das Honeywell 51191578-100, auch als 51191578-100-PC-Platine katalogisiert, dient als dedizierte Hardwarekomponente zur Verarbeitung der Positionen eines Infrarot-Touchscreens und zur Erfassung von Benutzereingangssignalen innerhalb von 19-Zoll-Universal-Station-Bedienerschnittstellen. Diese Leiterplatte ist in klassischen Möbelfrontblenden montiert und verarbeitet Unterbrechungen des optischen Infrarotgitters über CRT- oder LCD-Displays. Die Schnittstellenlogik übersetzt physische Berührungskoordinaten in serielle Busdatenpakete zur direkten Ausführung durch Host-Steuerprozessoren.

Hardwarespezifikationen

Parameter Spezifikation
Modell 51191578-100
Marke Honeywell
Herkunft USA
Gewicht 8.00 kg
Abmessungen 483 mm x 355 mm x 65 mm
Betriebstemperatur 0 bis 50 °C
Leistungsaufnahme 12.0 W
Platinentyp PC-Platine für Bedienerschnittstellen-Touchscreens
Display-Kompatibilität 19-Zoll-CRT- / LCD-Universal-Station-Monitore
Erfassungstechnologie Flaches optisches Infrarot-Touch-Array

Kanal-zu-Kanal-Isolierung

Die 51191578-100-Schnittstellenplatine verfügt über eine Kanal-zu-Kanal-Isolierung ihrer seriellen Kommunikationsleitungen und optischen Sensorkanäle, um Störungen durch benachbarte Display-Stromkreise zu unterdrücken. Die galvanische Isolierung der Signal- und Stromschienen verhindert potenzielle Masseunterschiede zwischen dem Chassis der Bedienerkonsole und dem Host-Steuerprozessor. Diese Isolationsstruktur gewährleistet die Signalintegrität während der kontinuierlichen Berührungserkennung über das 19-Zoll-optische Array.

Häufig gestellte Fragen

F: Kann die 51191578-100-Touchscreenplatine ausgetauscht werden, während das Rack der Bedienerstation unter Spannung steht?

A: Nein. Die Stromversorgung der Bedienerkonsole muss vollständig getrennt werden, bevor die Platine entfernt oder installiert wird, um Spannungsspitzen und Fehlerzustände des seriellen Busses zu vermeiden.

F: Wie hält die Platine die Koordinatenkalibrierung über das 19-Zoll-Schnittstellenarray aufrecht?

A: Infrarot-Emitter und -Detektoren sind in einem festen Gittermuster am Platinenrahmen ausgerichtet und gewährleisten eine kontinuierliche Hardware-Koordinatenausrichtung, ohne dass eine physische Neukalibrierung erforderlich ist.

F: Welche Stromschienen versorgen die Berührungsverarbeitungselektronik auf dieser Platinenbaugruppe?

A: Die Platine erhält geregelte Gleichspannung direkt über den Stromversorgungskabelbaum der Backplane der Host-Bedienerkonsole, um die Infrarotsensoren und Logikschaltungen mit Energie zu versorgen.

Richtlinien für die Installation vor Ort

  1. Schalten Sie die Bedienerkonsole aus und trennen Sie vor Beginn der Platineninstallation die Hauptstromquellen.
  2. Tragen Sie ein geerdetes ESD-Handgelenkband, um optische Komponenten und oberflächenmontierte ICs vor elektrostatischer Entladung zu schützen.
  3. Positionieren Sie die Platine in der 19-Zoll-Montageblende und richten Sie alle optischen Emitter-/Detektorpaarungen gleichmäßig über der Bildschirmöffnung aus.
  4. Ziehen Sie alle Befestigungsschrauben handfest an, um mechanische Belastungen oder Verformungen der Leiterplattenstruktur zu vermeiden.
  5. Schließen Sie Signal- und Stromversorgungskabelbäume sicher an und überprüfen Sie vor dem Verriegeln der Halteclips die Steckerausrichtung
