Produktdetails

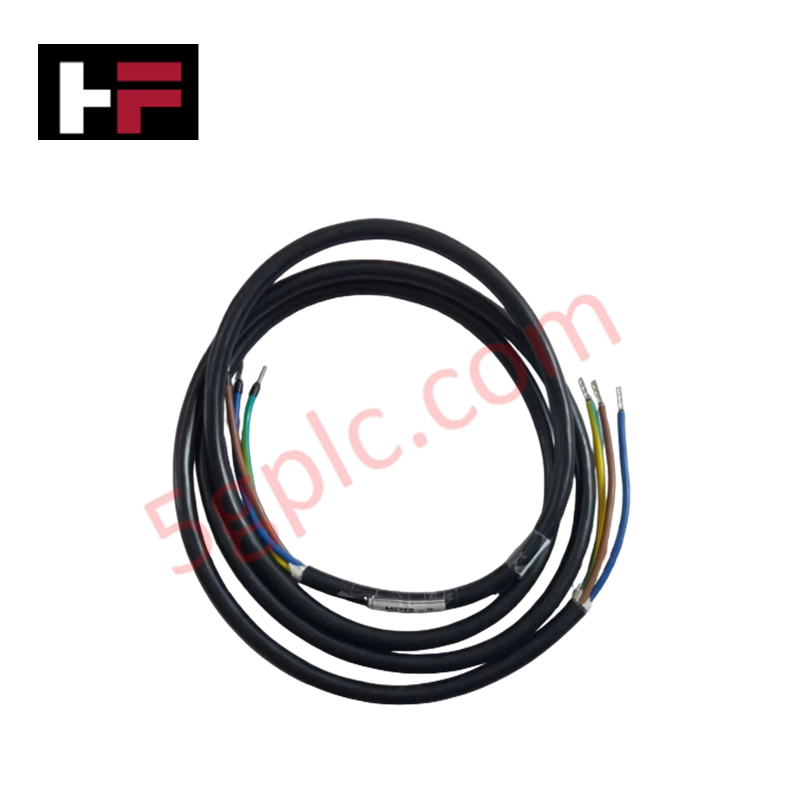

Konfiguriert für die interne Stromverteilung und Tachometer-Rückführung in den Kühlgehäusen der Honeywell TDC 3000 und Experion Konsolen, bietet das Honeywell 51109516-200 (51109516-200 Lüfterkabelsatz) eine direkte physische/elektrische Ausführung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 51109516-200 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 130 g |
| Abmessungen | Kabellänge: 1,5 Meter (5 Fuß) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Leistungsaufnahme | Passiver Kabelsatz (120 VAC, 20 A Nennstrom) |
| Leitermaterial | Hochwertige Kupferleiter |
| Isolationsart | Hitzebeständige, UV-stabile Außenhülle |
| Steckertyp | Vergossene Stecker von männlich zu weiblich |
| Maximale Spannungsfestigkeit | 120 VAC |
| Stromstärke | 20 A |
Kanaltrennung und HART-Loop-Protokoll-Interoperabilität
Der Honeywell 51109516-200 Kabelsatz leitet 120 VAC Lüfterstrom von Niederspannungssignalwegen innerhalb von Prozesssteuerungs-Racks weg. Wenn er neben Feldanschlussbaugruppen eingesetzt wird, die 4-20 mA HART-Loop-Protokollsignale oder hochdichte DCS-Analog-Eingangskarten verarbeiten, bieten die hitzebeständige Außenhülle und die vergossenen Stecker physikalische Entlastung und elektromagnetische Trennung, wodurch Netzfrequenzstörungen verhindert werden, die sonst Übersprechen auf niederpegelige Analogkanäle verursachen könnten.
Häufig gestellte Fragen
F: Kann der Kabelsatz 51109516-200 in 230 VAC Stromverteilungskreisen verwendet werden?
A: Nein, der Satz ist speziell für eine maximale Netzspannung von 120 VAC bei einem Dauerstrom von 20 A ausgelegt.
F: Sind die vergossenen Stecker vor Ort wartbar oder reparierbar?
A: Die männlich-weiblichen Endstecker sind werkseitig vergossen, um Kontaktstabilität und Isolationsintegrität zu gewährleisten; Feldreparaturen erfordern den kompletten Austausch des Kabelsatzes.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass die AC-Stromversorgung des Systemgehäuses vor der Installation oder Demontage des Kabelsatzes vollständig spannungsfrei ist.
- Überprüfen Sie die vergossenen männlichen und weiblichen Steckerkontakte vor dem Verbinden auf Verschmutzungen, Korrosion oder mechanische Verformungen.
- Führen Sie das 1,5 Meter lange Kabel durch die vorgesehenen Kabinett-Kabelkanäle und beachten Sie den Mindestbiegeradius, um Leiterbelastungen zu vermeiden.
- Drücken Sie die vergossenen Stecker vollständig in die passenden Lüftergehäuse- und Stromanschlüsse, bis die Halteclips sicher einrasten.
- Stellen Sie sicher, dass das Kabel von beweglichen Lüfterblättern ferngehalten und von Niederspannungs-DC-Kommunikationsleitungen getrennt verlegt wird.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
