Produktdetails

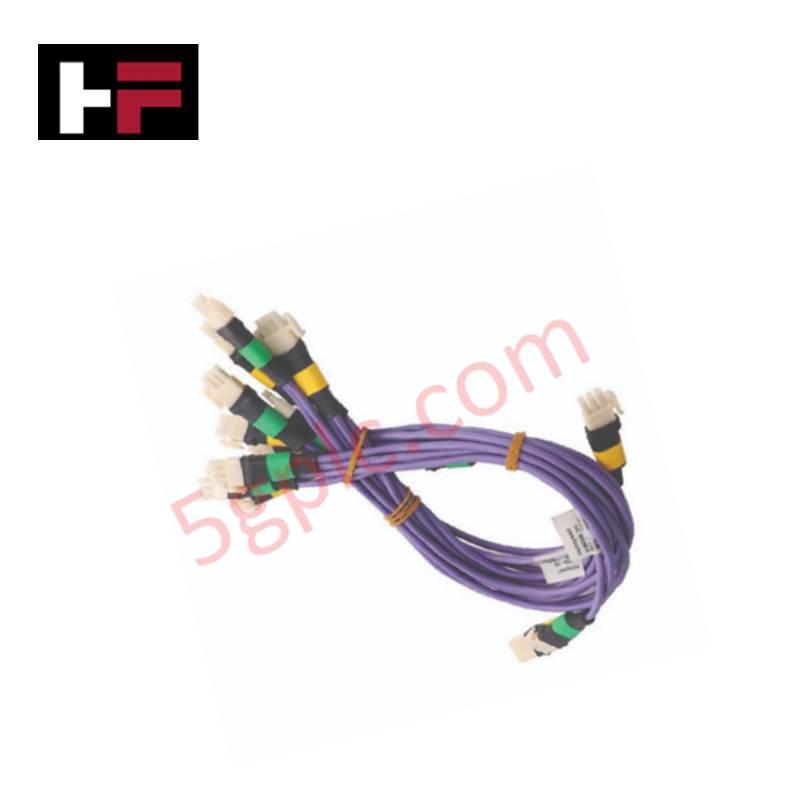

Das Honeywell 41202329-401, auch als 41202329 I/O-Link-Kabel katalogisiert, dient als dedizierte Hardwarekomponente zur Signalübertragung und geschirmten Verbindung innerhalb von Honeywell-DCS-Netzwerken.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 41202329-401 |
| Marke | Honeywell |
| Ursprungsland | USA |
| Betriebstemperatur | -20 bis +70 °C |
| Leistungsaufnahme | Passive Verbindungseinheit |
| Kabeltyp | I/O-Link-Kabel |
| Nennspannung | Niederspannungs-Signalklasse |
| Abschirmung | Integriertes EMI/RFI-geschirmtes Geflecht |
| Steckertyp | Werkseitig konfektionierte Honeywell-spezifische Steckverbinder |
Eigenschaften der 4-20-mA-HART-Schleife und der Kanal-zu-Kanal-Isolierung
Das mit einem hochdichten Abschirmgeflecht und einer Mehrleitergeometrie ausgelegte Kabel gewährleistet die Kanal-zu-Kanal-Isolierung bei Multi-Drop-Kartenkonfigurationen. Diese konstruktive Isolierung verhindert kapazitives Übersprechen und die elektromagnetische Einkopplung von Störungen zwischen benachbarten analogen Signalpfaden und 4-20-mA-HART-Schleifen. In DCS-Umgebungen mit mehreren Modulen verhindert die Aufrechterhaltung einer unverfälschten Signalintegrität, dass sich Störungen auf primäre Prozessvariablen und Diagnose-Datenpakete überlagern.
Häufig gestellte Fragen
F: Kann das Kabel 41202329-401 bei eingeschaltetem und in Betrieb befindlichem System getrennt werden?
A: Die physische Trennung ist für das passive Kabel sicher, verursacht jedoch einen sofortigen vorübergehenden Signalverlust auf der aktiven Verbindung; vor dem Entfernen wird eine kontrollierte Kanalisolierung oder Deaktivierung der Schleife empfohlen.
F: Verursacht die Kabelbaugruppe Übertragungsverzögerungen in Topologien mit redundanten Pfaden?
A: Nein. Als passives physisches Übertragungsmedium verursacht das Kabel eine vernachlässigbare Ausbreitungsverzögerung; Verzögerungen bei der Redundanzumschaltung werden vollständig durch die Logik des Systemcontrollers bestimmt.
F: Wie sollte das Abschirmgeflecht des Kabels in Steuerungsschränken angeschlossen werden?
A: Schließen Sie das Abschirmgeflecht an einer einzigen dafür vorgesehenen Erdungsklemme an, um zirkulierende Erdschleifenströme zwischen benachbarten Chassis-Racks zu verhindern.
Richtlinien für die Installation vor Ort
- Führen Sie I/O-Link-Kabel durch separate Kabelkanäle, die physisch von Hochspannungs-Wechselstromleitungen getrennt sind, um elektromagnetische Einkopplung zu verhindern.
- Halten Sie einen statischen Mindestbiegeradius vom Zehnfachen des äußeren Kabeldurchmessers ein, um eine strukturelle Belastung der Innenleiter zu vermeiden.
- Vergewissern Sie sich, dass alle werkseitig konfektionierten Verriegelungsmechanismen der Steckverbinder beim Einstecken vollständig in den Kartenleisten einrasten.
- Verbinden Sie das Abschirmgeflecht an der Kabeleinführung des Schranks mit einem einzigen Erdungspunkt an der Klemmenleiste; vermeiden Sie Erdungsverbindungen an mehreren Punkten.
- Bringen Sie an beiden Enden des Kabelbündels dauerhafte Kennzeichnungsschilder an, um die korrekte Klemmenzuordnung in Racks mit hoher Packungsdichte sicherzustellen.
