Produktdetails

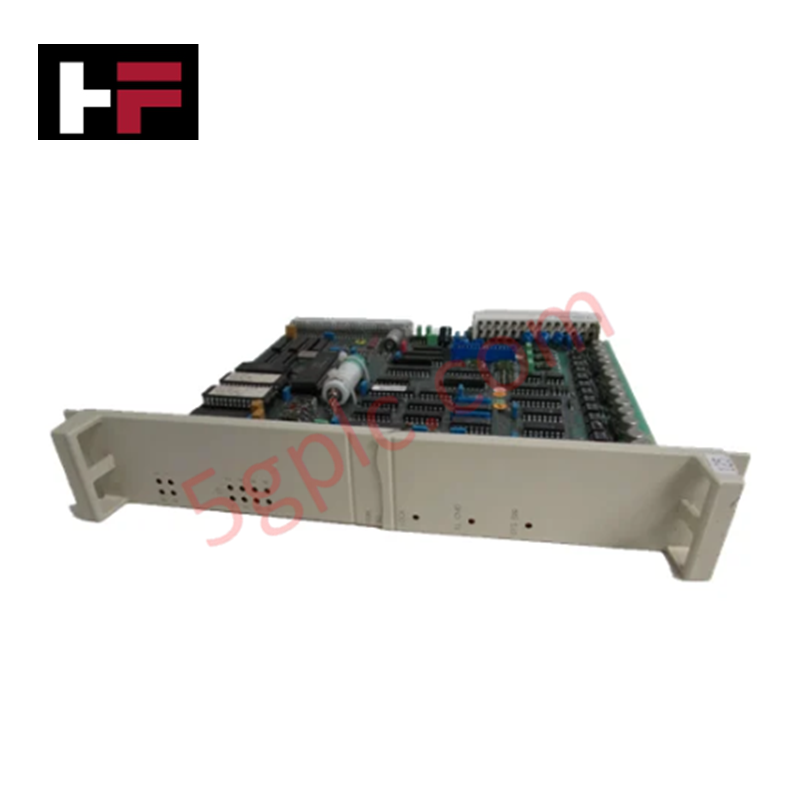

Das ABB 3BSE000470R1 PFBK 105, auch als PFBK 105 Digitales Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Erfassung diskreter 24 VDC Signale innerhalb von ABB Industrie-Steuerungsnetzwerken.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PFBK 105 |
| Bestellcode | 3BSE000470R1 |
| Marke | ABB |
| Herkunft | Schweden |
| Produkttyp | Digitale Eingangs-Module |
| Anzahl der Kanäle | 16 Kanäle |
| Eingangsspannung | 24 VDC |
| Stromaufnahme | 10 mA |
| Galvanische Trennung | Integriert |
| Abmessungen | 112 mm x 90 mm x 60 mm |
| Gewicht | 0,5 kg |
| Betriebstemperatur | -20 bis 60 °C |
| Leistungsaufnahme | 0,24 W nominal pro aktivem Eingangskreis |
Backplane-Bus-Kommunikation & I/O-Dichte-Skalierung
Das digitale Eingangsmodul ABB PFBK 105 verarbeitet 16 diskrete 24 VDC Prozesssignale und überträgt die Kanalzustände direkt an die Backplane des Systemracks. Hochgeschwindigkeits-Optokoppler sorgen für galvanische Trennung zwischen Feldanschlusspunkten und interner Backplane-Logikschaltung. Das Modul unterstützt flexible I/O-Dichte-Skalierung über Backplane-Racksegmente und gewährleistet Firmware-Flash-Kompatibilität für deterministische Scan-Ausführung auf industriellen Steuerungsplattformen.
Häufig gestellte Fragen
F: Unterstützt das digitale Eingangsmodul PFBK 105 Hot-Swapping unter Spannung?
A: Hauptstromversorgung des Racks und Feldkreisspannung müssen vor dem Herausziehen oder Einsetzen des Moduls getrennt werden, um Lichtbögen an den Backplane-Steckverbindern zu vermeiden.
F: Wie wird die elektrische Isolation über die 16 Eingangskanäle der PFBK 105 erreicht?
A: Interne optoelektronische Kopppler isolieren 24 VDC Feldsignal-Leitungen vom Logik-Backplane-Bus, um Erdschleifen und Hochspannungsüberspannungen zu verhindern, die die Steuerungselektronik beschädigen könnten.
Richtlinien für die Feldinstallation
- Hauptsystemspannung und 24 VDC Hilfskreisspannungen vor dem Einbau der PFBK 105 Karte in das Rackgehäuse abschalten.
- Modulkantenstecker mit den Montageprofilschlitzen ausrichten und fest drücken, bis die Rückschnittstelle vollständig in die Rückwand einrastet.
- Frontplatten-Verriegelungsschrauben festziehen, um eine sichere Erdungsverbindung mit dem Gehäuserahmen des Racks zu gewährleisten.
- 24 VDC diskrete Eingangskabel in separaten Kabelkanälen verlegen, getrennt von Hochspannungs-Wechselstromleitern und Motorantrieben.
- Schirmlleiter vor der Wiederherstellung der Betriebsspannung an die Erdungsschiene des Primärschranks anschließen.
