Produktdetails

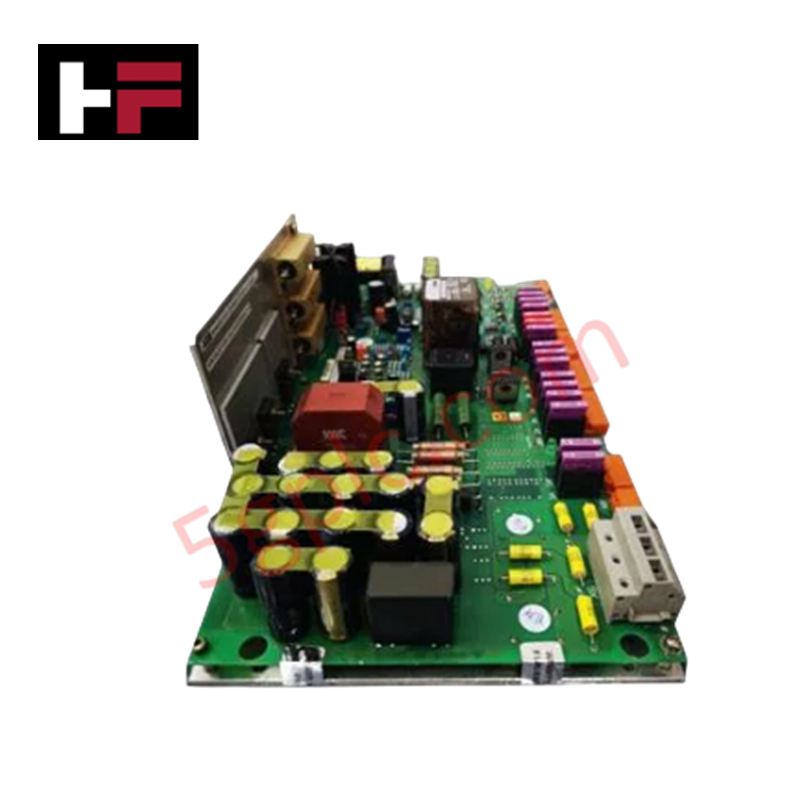

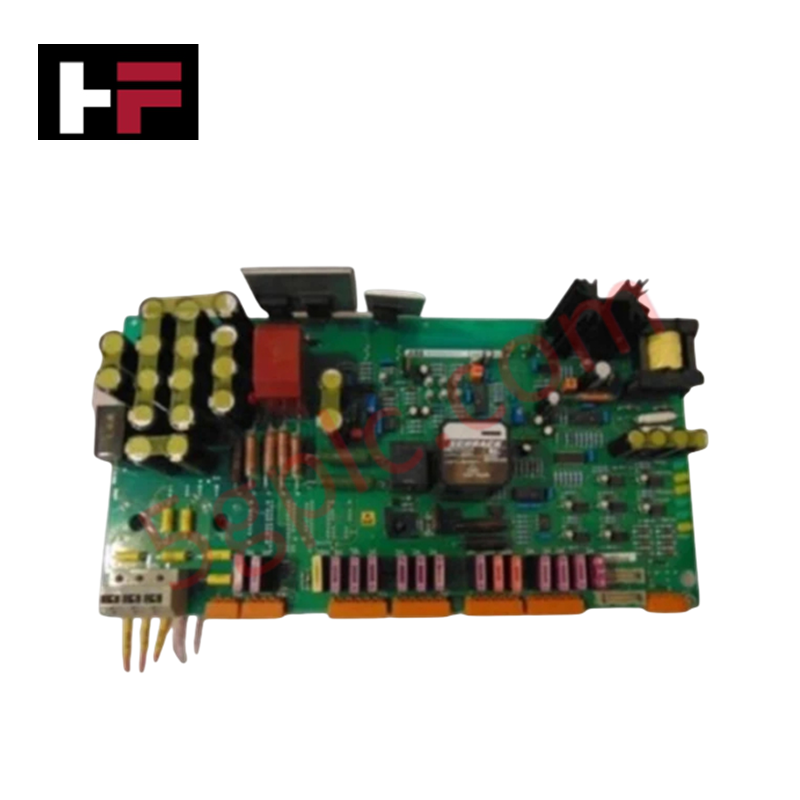

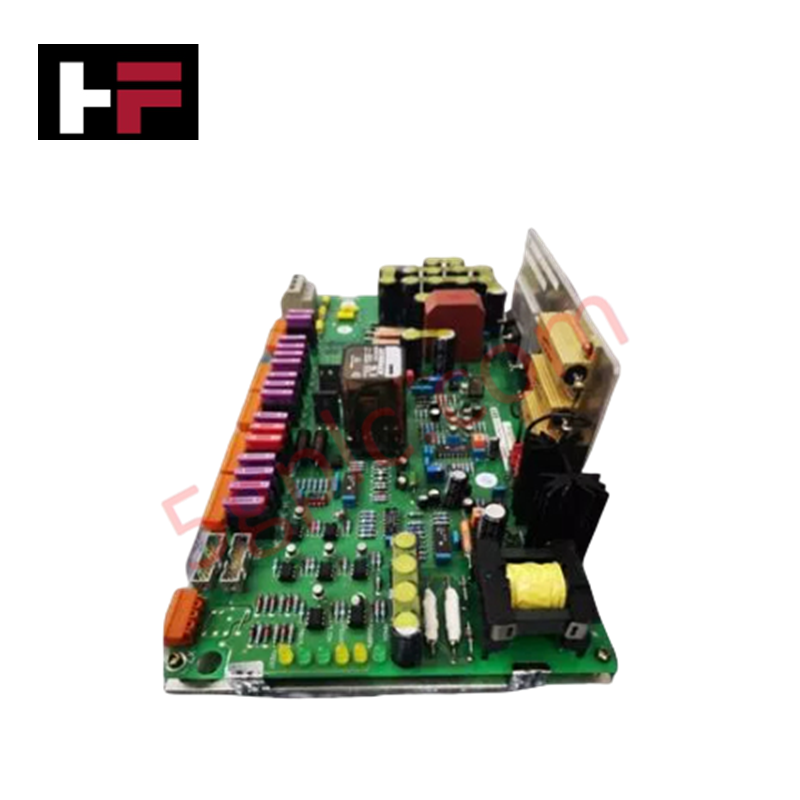

Ausgelegt für die Signalisolierung von Gate-Treibern und die Zwischenkreis-Stromverteilung in industriellen Antriebssystemen ermöglicht das ABB 3BHB000652R0101 KU C720 AE01 (KU C720 AE01 Inverter-Leistungsboard) die direkte physische und elektrische Ausführung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 3BHB000652R0101 KU C720 AE01 |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0,54 kg |
| Abmessungen | Standard-Steckplatzabmessungen für ABB-Antriebsrahmen |
| Betriebstemperatur | 0 bis 55 °C |
| Leistungsaufnahme | Direkte Versorgung über den Zwischenkreis via Antriebs-Backplane |
| Modultyp | Inverter-Leistungs-/Schnittstellenplatine |
| Zolltarifnummer | 85049090 |
Kommunikationsgeschwindigkeit des Backplane-Busses und Kompatibilität des Firmware-Flash-Speichers
Die Platine 3BHB000652R0101 KU C720 AE01 verarbeitet hochfrequente Steuersignale, ohne die Kommunikationsgeschwindigkeit des Backplane-Busses in den übergeordneten Wechselrichterbaugruppen zu beeinträchtigen. Integrierte Hardwareschaltungen gewährleisten eine deterministische Feldtaktung während der Ausführung von Schaltvorgängen. Die Kompatibilität des Firmware-Flash-Speichers gewährleistet eine synchronisierte Parameterübertragung zwischen dem Hauptprozessor und den sekundären Gate-Treiberstufen, verhindert Übertragungsjitter und erhält die Skalierbarkeit der System-I/O-Dichte bei transienten Lastbedingungen.
Häufig gestellte Fragen
F: Welche Vorsichtsmaßnahmen sind hinsichtlich elektrostatischer Entladung bei der Installation der 3BHB000652R0101 KU C720 AE01 erforderlich?
A: Das Personal muss ein geerdetes ESD-Armband tragen und das Modul an den Rahmenkanten anfassen, um empfindliche oberflächenmontierte Leistungselektronik vor elektrostatischen Schäden zu schützen.
F: Wie wird die Inverter-Leistungsplatine mit Strom versorgt?
A: Die internen Betriebsspannungen werden beim Einsetzen in das Antriebsgehäuse direkt über die Header-Steckverbinder der Motherboard-Backplane zugeführt.
F: Welches Montageverfahren ist erforderlich, um die Platine im Antriebsgehäuse zu befestigen?
A: Die Platine wird entlang der Leiterplatten-Ausrichtungskanäle im Kartenkäfig eingeschoben und mit metallischen Halteschrauben befestigt, wodurch die Funktionserdung abgeschlossen wird.
Richtlinien für die Installation vor Ort
- Trennen Sie vor Wartungsarbeiten an der internen Elektronik die primäre Wechselstromversorgung und die 24-VDC-Hilfssteuerspannung vom Antriebsschaltschrank.
- Überprüfen Sie vor dem Entfernen der Schutzabdeckungen mit einem kalibrierten Voltmeter, dass die Zwischenkreis-Gleichspannungskondensatoren vollständig entladen sind.
- Richten Sie die Leiterplatte an den Führungskanälen des Rahmenkartenhalters aus und drücken Sie sie fest hinein, damit die Backplane-Pin-Baugruppe einrastet.
- Ziehen Sie alle Halteschrauben an der Frontplatte fest, um die Platine gegen mechanische Vibrationen zu sichern und die Erdungspfade des Rahmens zu vervollständigen.
- Schalten Sie die Hilfsversorgung wieder ein und überwachen Sie die Diagnose-Statusanzeigen am zentralen Antriebsdisplay, um den ordnungsgemäßen Betrieb zu überprüfen.
