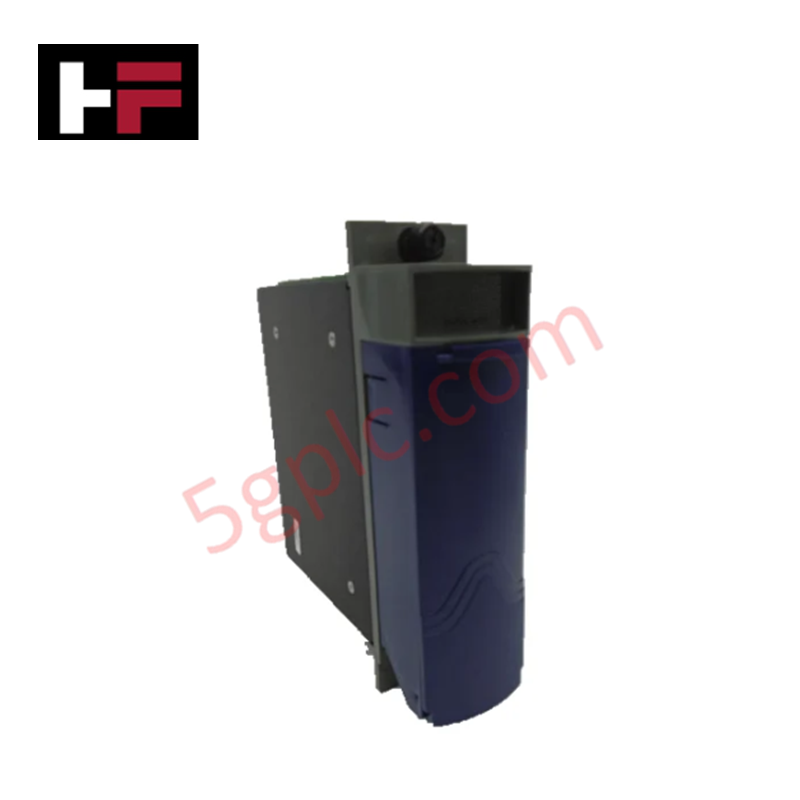

396458-18-1 Emerson E/A-Erweiterungsplatine

Das Emerson 396458-18-1, auch als 396458-18-1-E/A-Erweiterungsplatine katalogisiert, dient als dedizierte Hardwarekomponente für die Signalverteilung mit hoher Packungsdichte und die Aufnahme von Modulschnittstellen innerhalb von DeltaV- und Ovation-Steuerungsarchitekturen. Die Einheit sorgt für die physische Ausrichtung der Steckplätze, die Weiterleitung der Backplane-Kommunikation und die Stromverteilung für bis zu 16 analoge, digitale und Temperatur-E/A-Module über Systemerweiterungsracks.

Hardwarespezifikationen

4-20-mA-HART-Schleifenprotokoll und Kanaltrennung

Die Erweiterungsplatine verfügt über systemweite Trennnetzwerke zwischen den Kanälen an der Backplane-Busschnittstelle, um differentielle Massegeräusche zwischen verbundenen E/A-Kanälen zu blockieren. Interne Busleiterbahnen gewährleisten die vollständige Durchleitung von Signalen des 4-20-mA-HART-Schleifenprotokolls und bewahren digitale Sekundärvariablen sowie HART-Gerätediagnosedaten, die an Controllerknoten weitergeleitet werden. Die integrierten elektrischen Schutzfunktionen verhindern zusammen mit der lokalen Unterstützung der Kaltstellenkompensation an eingehenden Thermokanälen eine umgebungsbedingte Signaldrift und erhalten die Umwandlungsgenauigkeit auch bei starken Schwankungen der Schaltschranktemperatur.

Häufig gestellte Fragen

F: Können einzelne auf der Basis 396458-18-1 installierte E/A-Module während des Online-Betriebs im laufenden Betrieb ausgetauscht werden?

A: Ja, sofern die verwendete DeltaV- oder Ovation-Trägereinrichtung RIUP (Removal and Insertion Under Power) unterstützt. Der Austausch einer E/A-Karte unterbricht die Verarbeitung nur für den betroffenen Steckplatz, ohne die Buskommunikation mit benachbarten Modulen zu beeinträchtigen.

F: Wie wird die primäre Systemerdung an der Baugruppe hergestellt?

A: Die Erweiterungsplatine muss über die dafür vorgesehenen Erdungslaschen am Basischassis direkt mit der Funktionserde-Sammelschiene des Schaltschranks verbunden werden, damit Überspannungsschutz und Signaltrennschaltungen ordnungsgemäß funktionieren.

F: Welche Stromquellen können an die primären Stromeingangsklemmen angeschlossen werden?

A: Die Platine verfügt über eine Weitbereichs-Stromversorgungsschnittstelle, die entweder direkte industrielle 24-VDC-Schleifenversorgungen oder standardmäßige 110/220-VAC-Netzquellen akzeptiert.

Richtlinien für die Installation vor Ort

1. Montieren Sie die Erweiterungsbasis horizontal auf einer standardmäßigen 35-mm-DIN-Schiene oder schrauben Sie sie mithilfe der vorgesehenen Montagelöcher direkt an die Rückwand des Gehäuses.
2. Verbinden Sie einen Kupferleiter mit großem Querschnitt vom Chassis-Erdungsanschluss direkt mit der Haupterdungssammelschiene des Gehäuses.
3. Schließen Sie die eingehende Stromversorgungsleitung (24 VDC oder 110/220 VAC) an die Klemmenleiste an und überprüfen Sie vor dem Einschalten Polarität und Spannungspegel.
4. Richten Sie die rückseitigen Modulstecker sorgfältig an den vorgesehenen Führungsschlitzen des Backplanes aus und drücken Sie sie fest hinein, bis die Verriegelungen des Steckplatzes vollständig einrasten.
5. Schließen Sie die Schirmdrähte aller Feldsignalkabel an einer dafür vorgesehenen Einzelpunkt-Erdungsschiene an, die von den Anschlüssen der Backplane-Stromversorgung getrennt ist.
6. Überprüfen Sie die Status-LEDs an der Basiseinheit, um die ordnungsgemäße Verteilung der DC-Busversorgung und die aktive Systembuskommunikation zu bestätigen.
