Produktdetails

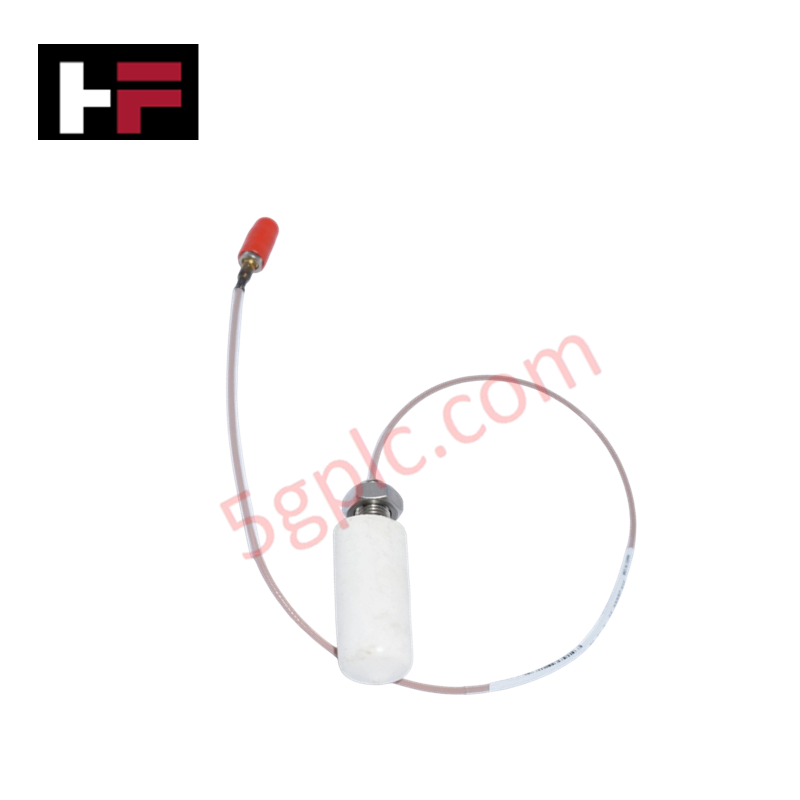

Konfiguriert für direkte dynamische Schwingungsmessung und Wellenpositionsverfolgung in Bently Nevada Überwachungsplattformen bietet der Bently Nevada 30000-00-18-18-02 (30000 Näherungssensor) eine direkte physikalisch-elektrische Umsetzung.
Suffix-Aufschlüsselung & Modellmatrix
| Optionsfeld | Code | Konfigurationsdetails |
|---|---|---|
| Nicht gewindelänge | 00 | 0,0 Zoll nicht gewindelänge |
| Gesamtlänge des Gehäuses | 18 | 1,8 Zoll Gesamtlänge des Gehäuses |
| Gesamtlänge | 18 | 1,8 m Gesamtkabellänge |
| Behördliche Zulassung | 02 | Mehrfache Zulassungen von Behörden |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 30000-00-18-18-02 |
| Marke | Bently Nevada |
| Herkunft | USA |
| Gewicht | 0,02 lbs (9,07 g) |
| Abmessungen | 8 mm (0,315 Zoll) Spitzen-Durchmesser, 1,8 Zoll Gesamtlänge des Gehäuses |
| Betriebstemperatur | -50 °C bis +120 °C (-58 °F bis +248 °F) |
| Stromverbrauch | Betrieben über 18-30 VDC Proximitor-Treiberschleife |
| Druckfestigkeit | 3500 psi (240 bar) |
| Feuchtigkeitsgrenzen | 0 % bis 100 % relative Luftfeuchtigkeit, nicht kondensierend |
| Messbereich | 0 bis 2 mm (0 bis 0,078 Zoll) |
| Empfindlichkeit | 8 mV/µm |
| Genauigkeit | +/-0,2% des Messbereichs |
| Linearität | +/-0,1% |
| Frequenzgang | 0 Hz bis 12 kHz |
| Steckertyp | 2-poliger MIL-C-5015 |
Wirbelstrom-Sondenskalierung und Spaltspannungsvalidierung
Die Proximity-Sonde 30000-00-18-18-02 verwendet eine präzise Wirbelstrom-Skalierung, um berührungslose Zielbewegungen in ein kontinuierliches elektrisches Ausgangssignal mit einer kalibrierten Empfindlichkeit von 8 mV/µm umzuwandeln. Die korrekte mechanische Einbringung während der Installation basiert auf der Validierung der Gleichstrom-Spaltspannung gegen die nominale -10 VDC-Basislinie, um sicherzustellen, dass die Transducerspitze sich im linearen Mittelpunkt ihres 0 bis 2 mm Bereichs befindet. Die Einhaltung dieses optimalen Spalts ermöglicht eine hochfrequente dynamische Verfolgung (0 Hz bis 12 kHz) bei transienten Rotordynamikereignissen und gewährleistet gleichzeitig eine zuverlässige Signaltrennung und Übersprechunterdrückung zwischen orthogonalen X-Y-Kanalpaaren.
Häufig gestellte Fragen
F: Wie wird der physische Sondenspalt während der Feldinbetriebnahme eingestellt?
A: Die Spaltjustierung wird durch Messen der Gleichstrom-Bias-Spannung am Ausgang des Proximitor-Treibers validiert, bis der nominale Sollwert von -10 VDC erreicht ist.
F: Welchen Umgebungsdruck kann die Sondenspitze aushalten?
A: Das Sondengehäuse und die Dichtungsfläche sind für statische Prozessumgebungsdrücke bis zu 3500 psi (240 bar) ausgelegt.
Richtlinien für die Feldinstallation
- Überprüfen Sie die 8-mm-Spitze und die Gewinde des Gehäuses vor der Montage auf mechanische Schäden oder Fremdkontaminationen.
- Schrauben Sie das Sondengehäuse in die Lagergehäuseöffnung oder die Montagehalterung, bis Sie sich der Zieloberfläche nähern.
- Überwachen Sie die Ausgangsspannung des Treibers und passen Sie die mechanische Tiefe an, um die Ziel-Bias-Spannung von -10 VDC zu erreichen.
- Ziehen Sie die äußere Kontermutter fest gegen die Halterung, um die Sondentiefe gegen Vibrationen der Maschine zu sichern.
- Verbinden Sie den 2-poligen MIL-C-5015-Stecker mit dem Verlängerungskabel und bringen Sie eine schützende Umweltdichtung über der Anschlussstelle an.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
