Produktdetails

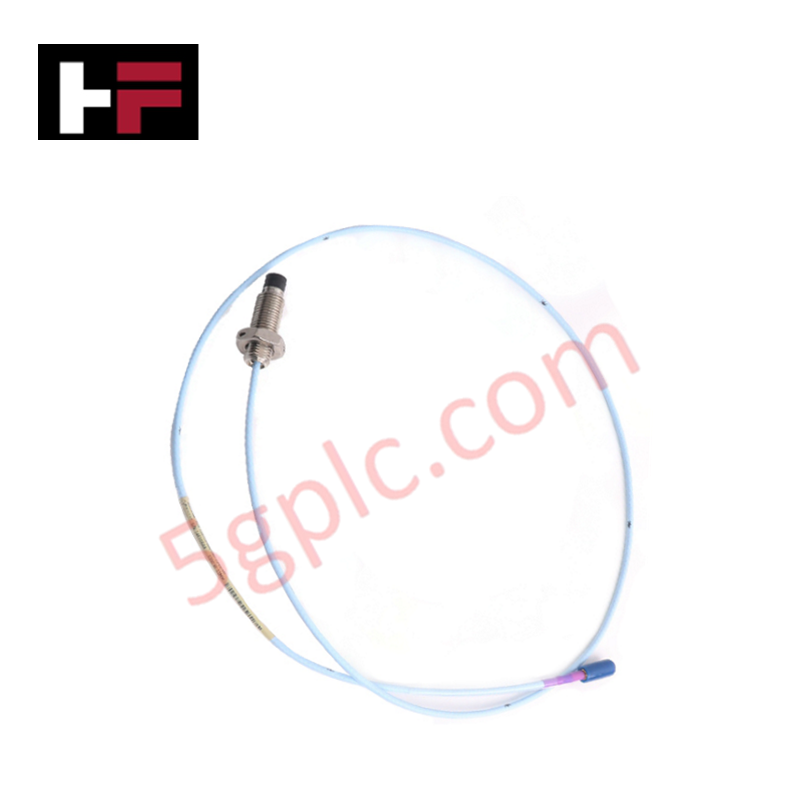

Der Bently Nevada 22810-00-13-10-02, auch katalogisiert als 22810 Vibrationssensor-Näherungssonde, fungiert als dedizierte Hardwarekomponente für berührungslose dynamische Schwingungs- und Verlagerungsmessungen innerhalb der 3300/3500 Maschinenschutzsysteme.
Suffix-Aufschlüsselung & Modellmatrix
| Option Feld | Code | Konfigurationsdetails |
|---|---|---|
| Nicht gewindelange | 00 | 0,0 Zoll nicht gewindelanger Körper |
| Gesamtlänge des Gehäuses | 13 | 33 mm Gesamtlänge des Gehäuses |
| Gesamtlänge & Montage | 10 | 10,0 Meter Gesamtlänge |
| Zulassung durch Agentur | 02 | CSA / NRTL / C Agenturzulassungen |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 22810-00-13-10-02 |
| Marke | Bently Nevada |
| Herkunft | USA |
| Gewicht | 0,45 kg |
| Abmessungen | 8 mm Sondenspitzen-Durchmesser, 33 mm Gehäuselänge |
| Betriebstemperatur | -35 °C bis +177 °C (-31 °F bis +350 °F) |
| Leistungsaufnahme | Passiver Sensor; angetrieben über Proximitor-Transducer-Erregung |
| Messbereich | 2 mm bis 13 mm |
| Linearer Bereich | 0 mm bis 10 mm |
| Empfindlichkeit | 7,87 mV/µm |
| Kabellänge | 10 Meter |
| Steckertyp | 2-poliger MIL-C-5015 |
| Ausgangssignal | Proportionale AC/DC-Spannungsausgabe |
| Frequenzgang | 10 kHz bis 1 MHz |
| Eingangswiderstand | 50 Ohm |
| Genauigkeit | +/-0,5 % |
| Auflösung | 100 mV |
Wirbelstromsonden-Skalierung und Spaltspannungsvalidierung
Die 22810-00-13-10-02 Näherungssonde nutzt Wirbelstrom-Sensortechnik, um physikalische Wellenverlagerungen in ein hochfrequentes proportionales Spannungssignal umzuwandeln. Für eine korrekte Wirbelstromsonden-Skalierung ist die Einhaltung eines verifizierten Installationsabstands erforderlich, der den -10 VDC Spaltspannungs-Validierungszielen an nominalen Wellenzentren entspricht. Die Signalqualität über das 10-Meter-Kabel verhindert eine Verschlechterung der Übersprechunterdrückung und gewährleistet eine zuverlässige Signalaufbereitung für nachgelagerte spektrale FFT-Analysen und Echtzeit-Rotordynamiküberwachung.
Häufig gestellte Fragen
F: Wie lautet das Zielspalt-Einstellverfahren zur Festlegung des nominalen Betriebszentrums der Sonde?
A: Die mechanische Einfügung muss angepasst werden, während die Proximitor-Ausgangsspannung überwacht wird, bis die nominale -10 VDC Spaltspannungs-Referenz erreicht ist.
F: Kann das 10-Meter-Kabel im Feld gekürzt oder gespleißt werden?
A: Nein, Kürzen oder Spleißen verändert den Gesamtwiderstand und die Kapazität des Kreises, was die Kalibrierung der Empfindlichkeit von 7,87 mV/µm zerstört.
Feldinstallationsrichtlinien
- Montieren Sie das Sondengehäuse im Lagergehäuse oder starren Montagebügel, wobei mindestens 30 mm Abstand zu benachbarten leitfähigen Metallen eingehalten werden, um falsche Zielbelastungen von der Seite zu vermeiden.
- Schrauben Sie die Sonde vorsichtig in die Halterung, bis die Sondenspitze die Zieloberfläche erreicht, ohne physischen Kontakt.
- Verbinden Sie den 2-poligen MIL-C-5015-Stecker sicher und wickeln Sie selbstverschweißendes Silikontape über die Verbindung zur Feuchtigkeitsabdichtung.
- Führen Sie das 10-Meter-Kabel durch geerdete starre oder flexible Metallrohre, fern von Hochspannungs-Motorversorgungsleitungen, um elektromagnetische Störungen zu reduzieren.
- Erdung des Kabelschirms nur am Proximitor-Gehäuseende, wobei die Sondenspitze von Maschinengestell-Masseschleifen isoliert bleibt.
