Nur noch 10 übrig – Verkauft sich schnell

PRODUKT-SKU : 21000-16-10-00-090-03-02

PRODUKTTYP : Gehäuse für Näherungssensoren

PRODUKTHERSTELLER : Bently Nevada


  • 100% Originalteile – Risikofreie 30-Tage-Rückgabe
  • 1 Jahr Garantie & Expertenunterstützung für jede Bestellung

Produktdetails

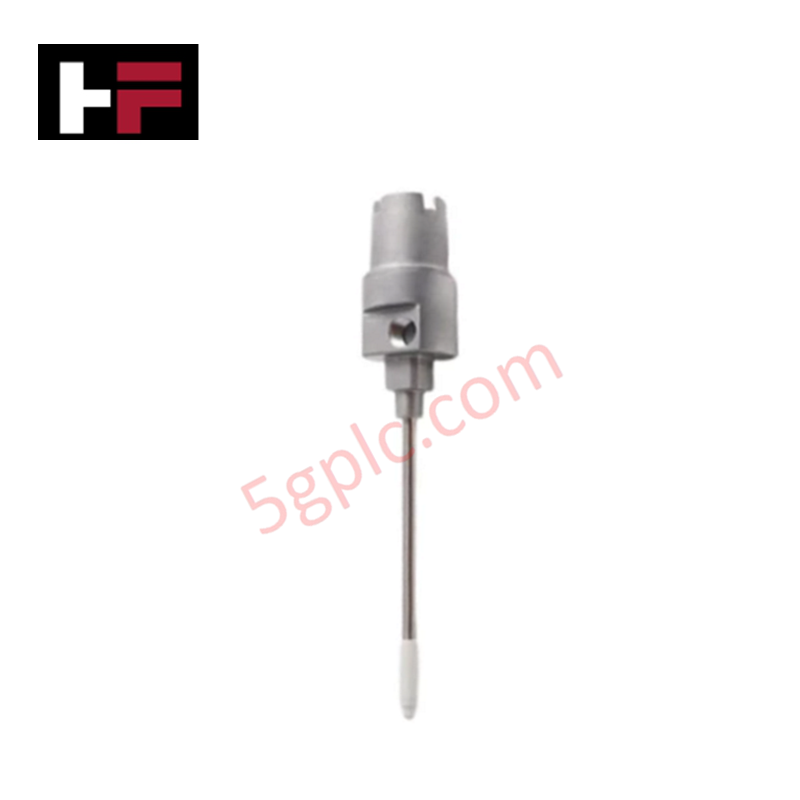

Das Bently Nevada 21000-16-10-00-090-03-02, auch als 21000 Gehäusebaugruppe katalogisiert, dient als dedizierte Hardwarekomponente für mechanische Wandlergehäuse und Umweltdichtung innerhalb der 3300- und 3500-Maschinenschutzsysteme.

Suffix-Aufschlüsselung & Modellmatrix

Optionsfeld Code Konfigurationsdetails
Sondenoption 16 3/8-24 UNF rückseitig montierte Näherungssonde
Sondenkabel-Längenoption 10 1,0 m (39 Zoll) Sondenkabel-Länge
Abstandshalter-Adapter-Option 00 Kein Abstandshalter-Adapter
Sondenpenetrationsoption 090 9,0 Zoll Hülsenlänge
Anschlussoption 03 Ein 3/4-14 NPT-Stopfen und ein 3/4-14 NPT-Gewinde
Zulassungsoption 02 Mehrere Zulassungen (CSA, ATEX, IECEx)

Hardware-Spezifikationen

Parameter Spezifikation
Modell 21000-16-10-00-090-03-02
Marke Bently Nevada
Herkunft USA
Gewicht 0,36 kg
Abmessungen 12,5 cm x 2,1 cm x 10,5 cm
Betriebstemperatur -40 °C bis +120 °C (-40 °F bis +248 °F)
Stromverbrauch Passives mechanisches Gehäuse
Schutzart IP66
Gehäusematerial Aluminiumgehäuse mit 304-Edelstahlhülse
Sondenanschluss 3/8-24 UNF rückseitig montierte Näherungssonde
Montagegewinde 3/4-14 NPT

Montage des Wandlers und Validierung der Abstandsspannung

Die Gehäusebaugruppe 21000-16-10-00-090-03-02 positioniert rückseitig montierte Wirbelstromsonden durch Gehäusewände und isoliert die Sondenelektronik von Prozessflüssigkeiten und Schmutz. Die genaue Positionierung der Sonde durch die 304-Edelstahlhülse ermöglicht eine feine mechanische Einstellung, um die Zielwerte der Abstandsspannung (-10 VDC Basislinie) bei Raumtemperatur zu erfüllen. Eine feste Befestigung verhindert Gehäuseresonanzen bei hohen dynamischen Maschinenbewegungen, bewahrt die lineare Skalierung der Wirbelstromsonde und verhindert Phasenverzerrungen bei der Rotor-Dynamik-Messung.

Häufig gestellte Fragen

F: Wie wird die Umweltdichtung am inneren Sondenkabeleintritt gewährleistet?

A: Das Aluminiumgehäuse und die Anschlussdichtungen erfüllen die IP66-Schutzart und schließen Staub sowie Hochdruckwasserstrahlen aus, wenn sie mit NPT-Gewindedichtmittel installiert sind.

F: Kann die Länge der inneren Hülse vor Ort angepasst werden?

A: Nein, der Penetrations-Optionscode gibt eine werkseitig bearbeitete Hülsenlänge vor; mechanische Änderungen vor Ort können die strukturelle Integrität des Gehäuses und die Umweltdichtungswerte beeinträchtigen.

Richtlinien für die Feldinstallation

  1. Überprüfen Sie die Gehäusegewinde und O-Ring-Dichtungen auf physische Schäden oder Verunreinigungen, bevor Sie das Gehäuse am Maschinengehäuse montieren.
  2. Tragen Sie ein industrietaugliches Gewindedichtmittel auf die 3/4-14 NPT-Montagegewinde auf und stellen Sie sicher, dass mindestens 5 volle Gewindegänge in den Gewindeboss eingreifen.
  3. Schrauben Sie die rückseitig montierte Näherungssonde in die innere Hülse, bis die Sondenspitze den berechneten mechanischen Versatz zur Zielwelle erreicht.
  4. Verbinden Sie die Sondenleitungen mit dem Verlängerungskabel und überprüfen Sie, ob die Ausgangsspannung vor dem endgültigen Abdichten nominal -10 VDC Abstandsspannung anzeigt.
  5. Ziehen Sie die Gehäuseabdeckung fest, um die Umweltdichtung zu komprimieren, und installieren Sie den 3/4-14 NPT-Stopfen an ungenutzten Kabeldurchführungen.

Zusätzliche Informationen

  • 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
  • 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
  • 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
  • Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
  • Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
  • Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
