Produktdetails

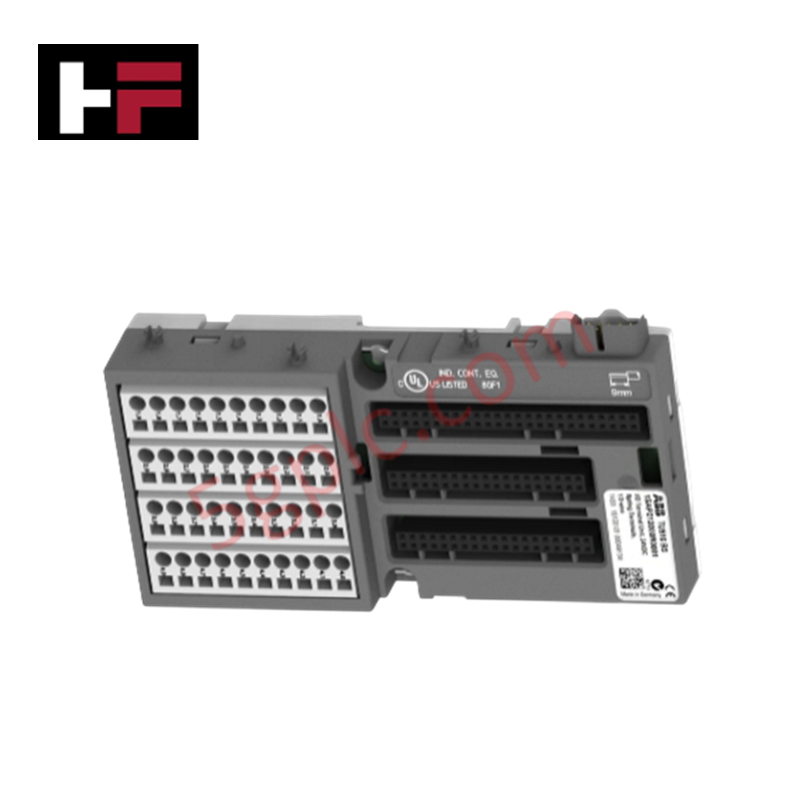

Konfiguriert für die Montage von Feld-I/O-Busschnittstellen und die Signalweiterleitung in S500-I/O-Plattformen, ermöglicht die ABB TU551-CS31 1SAP210600R0001 (TU551-CS31 Schnittstellenklemmen) eine direkte physische und elektrische Anbindung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TU551-CS31 |
| Teilenummer | 1SAP210600R0001 |
| Marke | ABB |
| Produkttyp | Schnittstellenklemmen |
| Herkunft | Deutschland |
| Gewicht | 0,236 kg |
| Abmessungen | 67,5 x 135 x 28 mm |
| Betriebstemperatur | 0 bis +60 °C |
| Leistungsaufnahme | 24-VDC-Versorgungsspannung |
| Klemmentyp | Schraubklemmen |
| Feldbusprotokoll | CS31-Protokoll |
| Schutzart | IP20 |
Backplane-Buskommunikationsgeschwindigkeit und Netzwerkdeterminismus
Die Schnittstellenklemme verbindet entfernte S500-I/O-Module direkt mit dem CS31-Feldbusnetzwerk und gewährleistet eine konstante Backplane-Buskommunikationsgeschwindigkeit über benachbarte Klemmenplätze hinweg. Integrierte Signalpfade bewahren die Übertragungsgeschwindigkeit und die Firmware-Flash-Kompatibilität zwischen verbundenen Busmodulen und der übergeordneten Steuerung. Schraubklemmenblöcke gewährleisten einen sicheren galvanischen Kontakt, minimieren den Kontaktwiderstand und verhindern Übersprechen bei hochdichten I/O-Verteilungen.
Häufig gestellte Fragen
F: Enthält das Gerät TU551-CS31 aktive Prozessorkomponenten?
A: Nein, das TU551-CS31 dient als passive Montage- und Verdrahtungsbasis, die Stromversorgung, Feldsignale und Buskommunikation zum eingesteckten S500-I/O-Schnittstellenmodul weiterleitet.
F: Wie wird die physische Gehäuseerdung für die Klemmenbasis hergestellt?
A: Die Rahmenerdung wird automatisch über die integrierten metallischen Erdungskontaktklammern auf der Rückseite hergestellt, wenn das Gerät auf einer geerdeten DIN-Schiene eingerastet wird.
F: Kann die Klemmenverdrahtung geändert werden, während das System eingeschaltet ist?
A: Die Feldversorgungsspannung muss ausgeschaltet werden, bevor Feldleitungen an den Schraubklemmen angeschlossen oder getrennt werden, um Kurzschlüsse zu vermeiden.
Richtlinien für die Installation vor Ort
- Schalten Sie die primären 24-VDC-Stromquellen aus, bevor Sie das Gerät TU551-CS31 montieren oder verdrahten.
- Rasten Sie die Klemmenbasis mit den Abmessungen 67,5 x 135 x 28 mm auf einer standardmäßigen 35-mm-DIN-Schiene ein, bis die Verriegelungsfeder einrastet.
- Überprüfen Sie die mechanische Durchgängigkeit zwischen den hinteren metallischen Erdungsklammern und der geerdeten DIN-Schiene.
- Isolieren Sie die Enden der Feldverdrahtung auf die angegebenen Längen ab und befestigen Sie sie sicher in den Schraubklemmenblöcken.
- Halten Sie einen Mindestabstand von 200 mm zwischen CS31-Feldbuskabeln und Hochspannungs-Wechselstromleitern ein, um elektrische Störungen zu reduzieren.
