Produktdetails

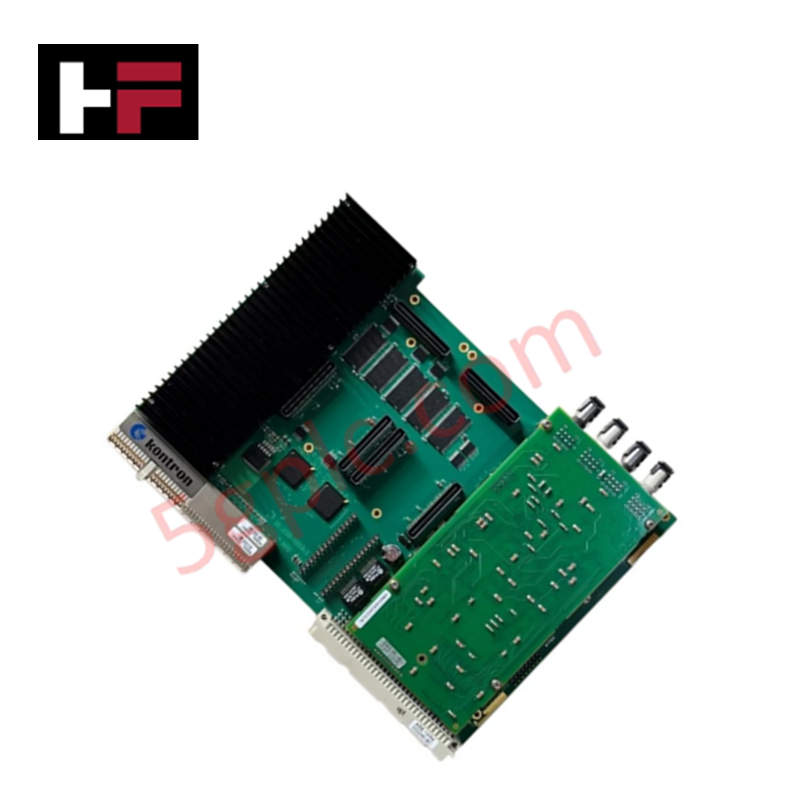

Konfiguriert für Hochgeschwindigkeits-Schutzberechnungen und mathematische Matrixverfolgung in Übertragungsnetzen, bietet die ABB 1MRK002246-BC (RED670 HV-Relais-CPU) eine direkte physische/elektrische Ausführung. Die Hardware dient als grundlegende Numerische Verarbeitungseinheit (NUM), die über die Subrack-Rückwand mit sekundären Stromwandler-Eingängen kommuniziert, um Routinen zur Bestimmung von Leitungstrennungen zu steuern.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1MRK002246-BC |
| Marke | ABB |
| Herkunft | Schweden |
| Produkttyp | NUM (Basic) Verarbeitungsmodul |
| Taktfrequenz | 600 MHz |
| Cache-Speicher | 1 MB Cache |
| Anwendungszuweisung | Hochspannungsrelais-CPU für ABB RED 670 Systeme |
| Chassis-Slot-Zuordnung | Position P30 |
| Betriebstemperatur | -25 bis +55 °C |
| Stromverbrauch | Abhängig von der aktiven internen Busauslastung und Portdichte |
| Abmessungen | Standardgröße der internen Relion 670 Leiterplatte |
| Gewicht | Standard-Gewichtsprofil der Verarbeitungsplatine |
Profinet / EtherNet/IP Deterministische Netzwerke Leistung
Der 600 MHz Prozessor arbeitet innerhalb der Standardgrenzen, die durch spezifische Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen für die Subrack-Konfiguration geregelt sind. Telemetriedaten, die von analogen Eingangsplatinen stammen, werden mithilfe standardisierter I/O-Dichte-Skalierungsprofile über interne Datenleitungen abgebildet. Die Echtzeit-Peer-to-Peer-GOOSE-Leistung erfordert absolute Firmware-Flash-Kompatibilität zwischen dieser Kern-CPU-Karte und benachbarten Peripherie-Netzwerkmodulen, um algorithmische Berechnungsverzögerungen oder Daten-Synchronisationsfehler während Fehlersequenzen zu vermeiden.
Häufig gestellte Fragen
F: Kann die 1MRK002246-BC Verarbeitungsplatine aus Position P30 entnommen werden, während das Relais-Chassis unter Spannung steht?
A: Nein. Ein Hot-Swapping oder das Entriegeln dieser CPU-Baugruppe während des aktiven Systembetriebs ist verboten. Die Hilfsniederspannungsversorgung muss getrennt werden, um Datenkorruption im 1 MB Cache oder physische Schäden an den Backplane-Pins zu verhindern.
F: Welcher physische Indikator bestätigt einen Synchronisationsverlust zwischen diesem Verarbeitungsmodul und externen I/O-Kanälen?
A: Ein Kommunikationsausfall oder Versionskonflikt löst einen lokalen Hardware-Watchdog-Zyklus aus, der die LEDs auf der Relais-Frontplatte blockiert und alle abhängigen Trennkontakte deaktiviert.
F: Wie wird die nichtflüchtige Systemfirmware auf dem NUM-Modul gepflegt?
A: Das Firmware-Framework wird direkt auf die Onboard-Speicherchips geflasht, wobei spezielle Wartungswerkzeuge verwendet werden, die über die serielle Schnittstelle oder Ethernet-Schnittstelle der Subrack-Frontplatte angeschlossen sind.
Feldinstallationsrichtlinien
- Elektrostatische Entladungskontrolle: Tragen Sie vor dem Herausziehen der Karte aus der statisch geschützten Verpackung oder dem Einsetzen in den Slot P30 ein geerdetes ESD-Armband.
- Subrack-Schienenmontage: Richten Sie die oberen und unteren Kantenführungen der Leiterplatte aus, bevor Sie das Modul einschieben. Befestigen Sie alle hinteren Anschlussstellen sicher, um vollständige Kontinuität über die Buskontakte zu gewährleisten.
- Erdungsverbindung: Stellen Sie sicher, dass der Hauptmetallrahmen des Subracks mit dem Erdungssystem der Hauptstation verbunden ist, um statische Störgeräusche über die 600 MHz Verarbeitungs-Schaltkreise zu verhindern.
