Produktdetails
Produktübersicht

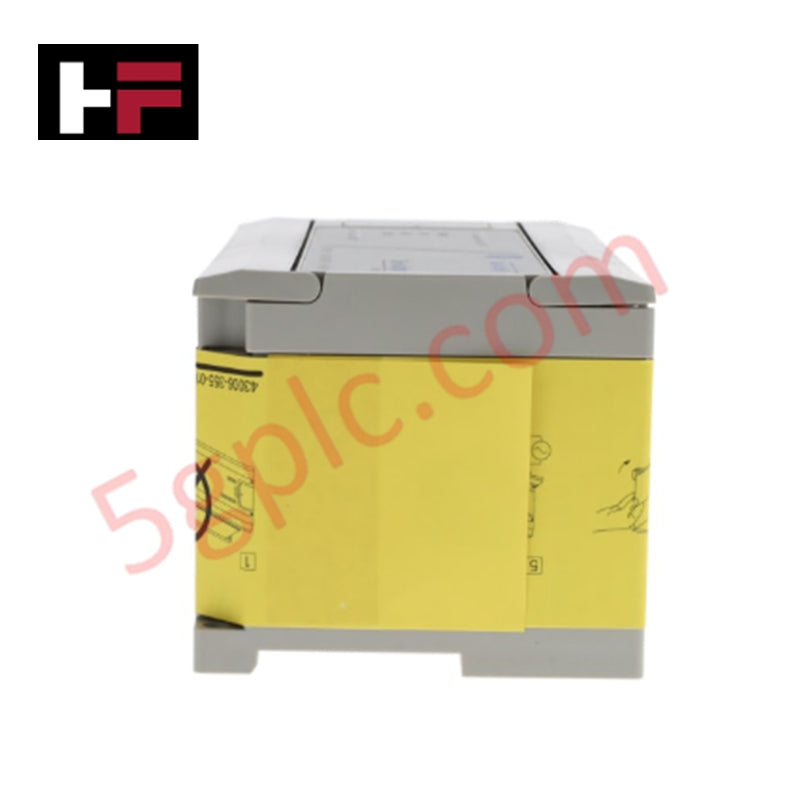

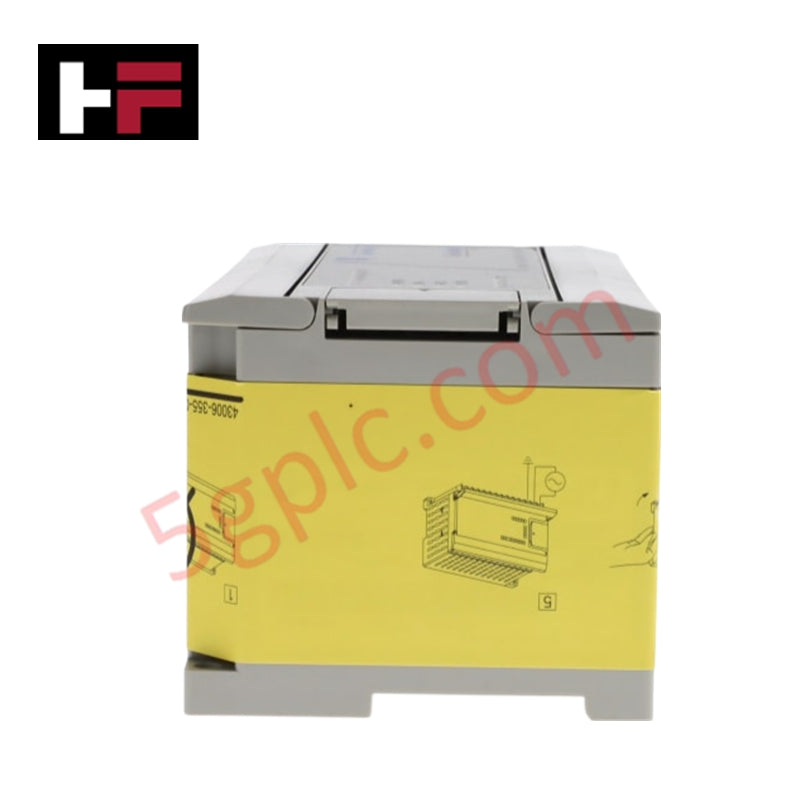

Der Allen-Bradley 1761-L16AWA fungiert als kompakter, eigenständiger Controller innerhalb der etablierten MicroLogix 1000 Familie. Er bietet eine kostengünstige Lösung für kleine Automatisierungsaufgaben, die Hochvolt-Wechselstromeingänge und flexible Relaisausgänge erfordern. Obwohl der Hersteller diese Serie als eingestellt klassifiziert, liefern wir 100% brandneue und original werkversiegelte Einheiten. Dies stellt sicher, dass Ihre Anlage Legacy-Hardware behält, ohne die Risiken, die mit gebrauchten oder generalüberholten Komponenten verbunden sind.
Technische Spezifikationen
| Merkmal | Spezifikationsdetails |
| Gesamtanzahl I/O | 16 Punkte |
| Eingangstyp | 120V AC (10 Sinking-Eingänge) |
| Ausgangstyp | 6 Relais (Kontakt) Ausgänge |
| Stromversorgung | 120/240V AC (automatische Erkennung 47-63 Hz) |
| Speicherarchitektur | 1K EEPROM (ca. 737 Befehlswörter) |
| Kommunikation | RS-232 Anschluss (DF1-Protokoll) |
| Physikalische Abmessungen | 5,24 x 2,87 x 3,15 Zoll |
| Stoßfestigkeit | 10G Betrieb / 20G Nichtbetrieb |
Technische Vorteile
-
Integriertes Netzteil: Der 1761-L16AWA benötigt keine separaten Gleichstromversorgungen, da er direkt 120/240V AC Netzspannung akzeptiert. Dies vereinfacht die Schaltschrankverdrahtung und reduziert den Platzbedarf in kompakten Steuergehäusen.
-
Direkte Hochvolt-Signaleingänge: Die 120V AC Eingangsschaltung ermöglicht es der SPS, direkt mit industriellen Drucktastern und Endschaltern ohne Zwischenschaltrelais zu kommunizieren. Dies verringert potenzielle Fehlerquellen und senkt den Installationsaufwand.
-
EEPROM-Datensicherheit: Das interne 1K EEPROM speichert Ihre Leiterlogik und Daten dauerhaft ohne Batterien. Diese Funktion eliminiert Wartungsintervalle für Batteriewechsel und schützt Ihr Programm bei längeren Stromausfällen.
-
Robuste Vibrationsbeständigkeit: Mit einer Stoßfestigkeit von 10G im Betrieb ist dieser Controller ideal für Umgebungen mit hoher Vibration, wie Förderanlagen und Verpackungsmaschinen, in denen weniger robuste Controller mechanisch ermüden.
FAQs
-
Wie programmiere ich den 1761-L16AWA, wenn die Software veraltet ist?
Sie können die RSLogix 500 Software verwenden, um diese Einheit zu konfigurieren und zu programmieren. Die Verbindung erfolgt über den integrierten RS-232-Anschluss mit einem Standard-1761-CBL-PM02-Kabel.
-
Handelt es sich um eine „New Surplus“-Einheit oder eine moderne Nachbildung?
Dies ist eine 100% brandneue, originale Allen-Bradley Einheit. Wir beziehen diese aus authentischem Lagerbestand, um sicherzustellen, dass die Hardware den originalen elektrischen Spezifikationen und Sicherheitszertifikaten entspricht.
-
Unterstützt diese Einheit Peer-to-Peer-Kommunikation?
Ja. Über das DF1-Protokoll und den RS-232-Anschluss kommuniziert der 1761-L16AWA mit anderen MicroLogix- oder SLC 500-Controllern und ermöglicht so grundlegenden Datenaustausch im lokalen Netzwerk.
-
Welche Hauptmontagebeschränkungen gibt es?
Die Einheit unterstützt sowohl DIN-Schienen- als auch Schalttafelmontage. Um eine ordnungsgemäße Wärmeableitung zu gewährleisten, sollte auf allen Seiten mindestens 2 Zoll (50,8 mm) Freiraum eingehalten werden, besonders bei der maximalen Leistungsaufnahme von 7 Watt.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
