Produktdetails
Produktübersicht

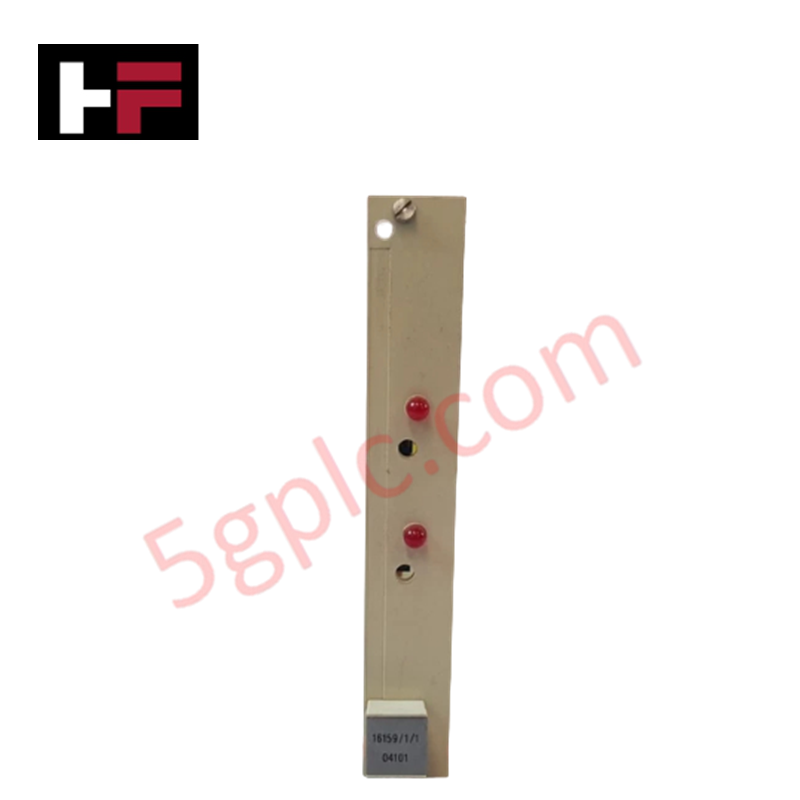

Das Honeywell 16159/1/1 ist eine hochdichte digitale Schnittstelle, die für anspruchsvolle industrielle Automatisierungsumgebungen entwickelt wurde. Dieses Modul bietet 16 vollständig isolierte Eingangskanäle, die eine nahtlose Integration von Feldsignalen in eine zentrale Steuerungsarchitektur ermöglichen. Es verarbeitet verschiedene Spannungspegel und nutzt standardisierte serielle Kommunikation, um Echtzeitdaten an SPS- oder SCADA-Systeme zu übertragen. Wir liefern dieses Gerät in 100 % fabrikneu, im originalen Werkszustand, um maximale Leistung und Langlebigkeit für Ihre kritische Infrastruktur zu gewährleisten.
Technische Spezifikationen
Der 16159/1/1 kombiniert hohe Spannungsfestigkeit mit präziser Signalverarbeitung:
| Parameter | Spezifikation |
| Eingangskanäle | 16 isolierte digitale Eingänge |
| Eingangsspannung | 24 VDC oder 240 VAC |
| Eingangsstrom | 20 mA |
| Eingangswiderstand | 100 kΩ |
| Isolationsspannung | 3000 VDC |
| Kommunikationsprotokoll | Modbus RTU oder ASCII |
| Baudrate | 9600 bps |
| Abmessungen | 90 x 90 x 75 mm (3,5 x 3,5 x 3 Zoll) |
| Gewicht | 0,24 lbs (0,2 kg) |
Technische Vorteile
-
Duale Spannungskompatibilität: Das Modul akzeptiert sowohl 24 VDC als auch 240 VAC Eingänge über seine 16 Kanäle. Diese Flexibilität ermöglicht es Ingenieuren, Niederspannungs-Gleichstromsensoren und Hochspannungs-Wechselstromgeräte mit nur einem Hardwareprofil zu überwachen, was den Ersatzteilbestand erheblich reduziert.
-
Überlegener galvanischer Schutz: Eine 3000 VDC Isolationsbarriere trennt die feldseitigen Eingänge von der Kommunikationsschaltung. Dieser Schutz verhindert, dass massive Spannungsspitzen oder Masseschleifen auf die Steuerungsrückwand übertragen werden, schützt teure CPUs und verhindert systemweite Ausfälle.
-
Protokollkompatibilität: Die integrierte Unterstützung für Modbus RTU und ASCII gewährleistet eine einfache Integration in eine Vielzahl von älteren und modernen industriellen Netzwerken. Diese universelle Kommunikationsfähigkeit vereinfacht die Datenzuordnung während der Systeminbetriebnahme.
-
Platzsparende Bauform: Die kompakte Grundfläche von 90 mm ermöglicht eine hochdichte Montage in beengten Schaltschrankumgebungen. Dieses kleine physische Profil löst die Herausforderung, die I/O-Kapazität bestehender Maschinen zu erweitern, ohne umfangreiche Schalttafelerweiterungen zu benötigen.
FAQs
F: Kann der 16159/1/1 AC- und DC-Signale gleichzeitig überwachen?
A: Ja. Das Design des Moduls unterstützt die angegebenen Spannungsbereiche, jedoch müssen Sie sicherstellen, dass die externe Verkabelung und gemeinsame Bezugspunkte den Kanalgruppierungsanforderungen entsprechen, um Sicherheit und Signalqualität zu gewährleisten.
F: Benötigt dieses Modul eine externe Stromversorgung für die Kommunikationsseite?
A: In der Regel bezieht das Modul die Energie für seine interne Logik vom Systembus oder einem dedizierten Stromanschluss. Überprüfen Sie die Stromverteilung Ihres spezifischen Racks oder Gehäuses, um sicherzustellen, dass der 16159/1/1 eine stabile Spannung für die Modbus-Schnittstelle erhält.
F: Wie konfiguriere ich die Modbus-Adresse für dieses Gerät?
A: Die Kommunikationsparameter und die Knotenadresse werden je nach Revision über Hardware-DIP-Schalter oder Softwarekonfigurationstools eingestellt. Dieses Gerät wird in einem fabrikneuen Zustand mit Werkseinstellungen geliefert und ist bereit für Ihre individuelle Konfiguration.
F: Ist dieses Gerät für Umgebungen mit starken Vibrationen geeignet?
A: Der 16159/1/1 verfügt über ein robustes Gehäuse, das für industrielle Hutschienen ausgelegt ist. Für Anwendungen mit extremen Vibrationen stellen Sie sicher, dass alle Anschlussklemmen korrekt angezogen sind und verwenden Sie standardmäßige Hutschienen-Endanker, um die Position des Moduls zu sichern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
