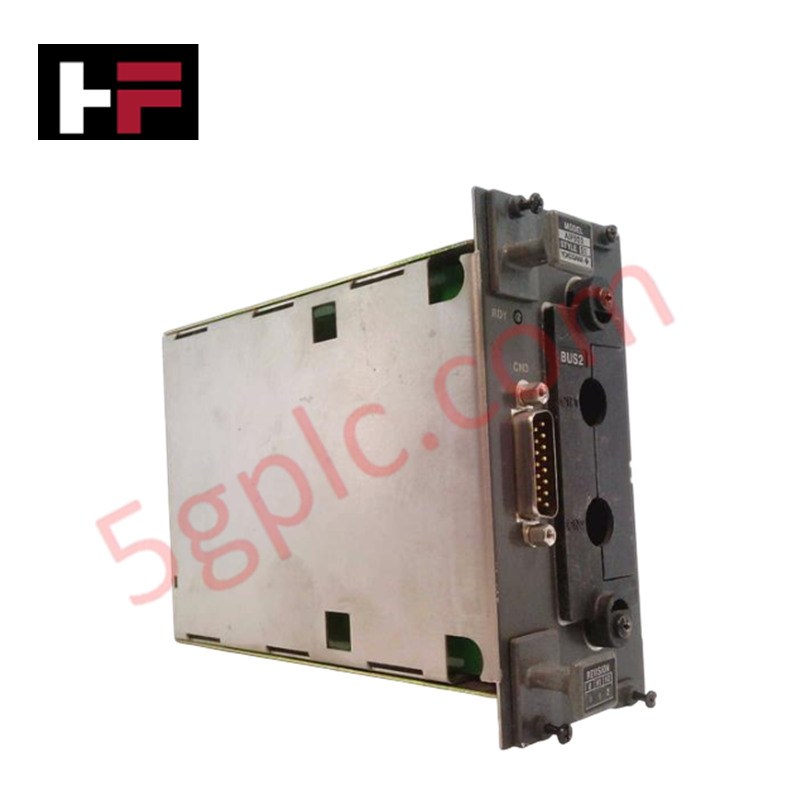

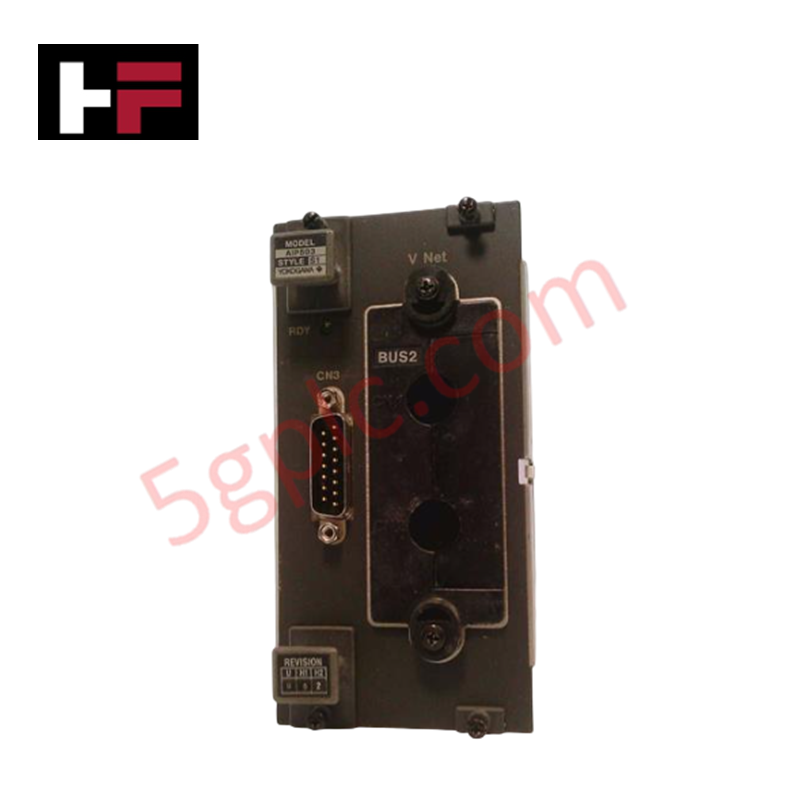

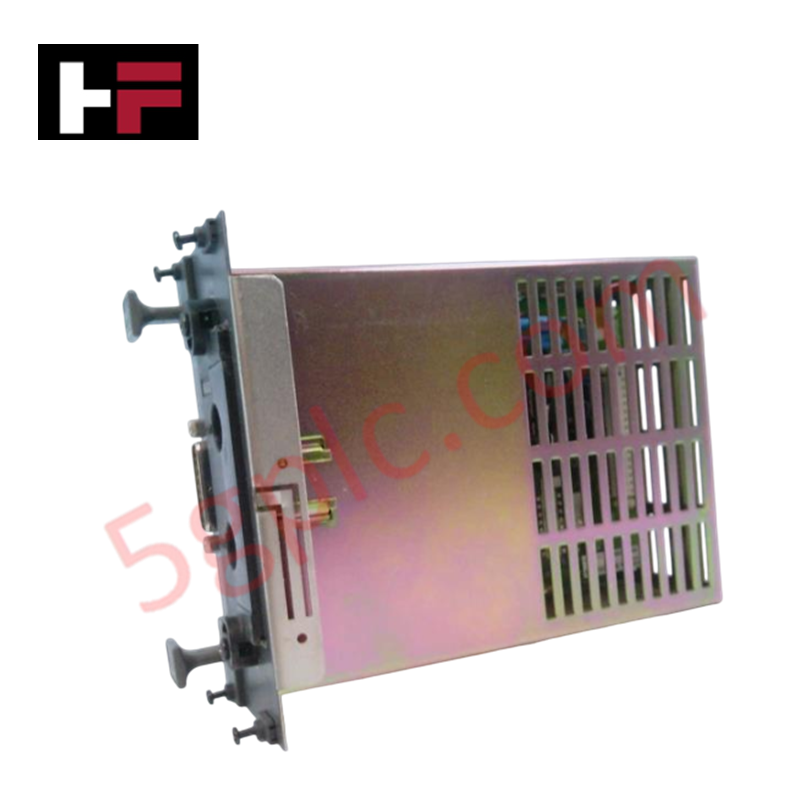

Yokogawa AIP503 CENTUM VP V-Net-Kopplermodul Stil S1

Produktübersicht

Das Yokogawa AIP503-S1 V-Net Kopplermodul dient als kritisches Kommunikationsrückgrat für CENTUM CS und CENTUM VP verteilte Steuerungssysteme (DCS) und bietet deterministische, hochintegritätsfähige Datenübertragung zwischen Feldsteuerstationen, Bedienerschnittstellenstationen und Engineering-Arbeitsplätzen. In missionskritischen Prozessumgebungen, in denen Netzwerkverzögerungen oder Paketverluste Sicherheit und Produktionskontinuität gefährden können, löst dieses Modul die Herausforderung der zuverlässigen Echtzeitkommunikation durch die Implementierung von Yokogawas proprietärem V-Net-Protokoll über robuste 10BASE-5 physikalische Medien. Für den Betrieb mit 24 VDC unter rauen Industriebedingungen ausgelegt, gewährleistet das AIP503-S1 die nahtlose Integration von Regelkreisen, Alarmmanagement und historischer Datenprotokollierung in Kraftwerken, Raffinerien und chemischen Verarbeitungsanlagen.

Technische Daten

Modellcode-Zerlegung

Die Kommunikationsmodule von Yokogawa verwenden eine präzise Suffix-Konvention zur Kennzeichnung von Hardware-Revision, Protokollimplementierung und Firmware-Kompatibilität. Der „Style“-Bezeichner ist obligatorisch, um sicherzustellen, dass der Koppler korrekt in den CENTUM VP/CS Netzwerkstapel integriert wird.

Teilenummer: AIP503-S1

• AIP: Serienpräfix für CENTUM VP/CS 3000 Peripherie- und Schnittstellenhardware, einschließlich Kommunikations-, I/O- und Speichereinheiten.

• 5: Funktionale Kategorie, die „Netzwerkschnittstelle“ oder „Kommunikationsprozessor“-Module innerhalb der Yokogawa-Architektur bezeichnet.

• 03: Einzigartiger Bezeichner für den V-Net Koppler, der die 10BASE-5 physikalische Schicht implementiert.

• Die "0" Die Zehnerstelle korreliert typischerweise mit Echtzeit-Steuerungsnetzwerkschnittstellen.

• Die "3" Sequenz identifiziert spezifisch den V-Net Protokollstapel mit integriertem Thick-Coaxial (10BASE-5) Transceiver.

• -S1 (Stil 1): Kritischer Suffix, der die Hardware-Revision und Firmware-Zuordnung angibt.

• S1: Bezeichnet die primäre Produktionsrevision des AIP503 mit einer spezifischen V-Net-Controller-Firmwareversion, Transceiver-Kalibrierung und Timing-Parametern, die mit CENTUM VP R3.03+ und CENTUM CS 3000 V10.x+ Systemen kompatibel sind.

• Kompatibilitätswarnung: Der Ersatz eines S1-Moduls durch einen anderen Typ (z. B. S2, S3) oder eine generische Ethernet-Schnittstelle führt zum Ausfall der Netzwerkinitialisierung, da das V-Net-Protokoll präzises Token-Passing-Timing und proprietäres Rahmenformat erfordert. Das Suffix „S1“ garantiert exakte elektrische Eigenschaften und Firmware-Handshakes, die mit dem Betriebssystem der Hoststation kompatibel sind.

• Hinweis zur physikalischen Schicht: Das AIP503-S1 verwendet 10BASE-5 (dickes Koaxialkabel), das N-Steckverbinder und eine korrekte 50-Ω Terminierung an den Segmentenden erfordert. Es ist nicht kompatibel mit 10BASE-T (RJ45) oder modernen Glasfaser-V-Net-Varianten ohne Medienkonverter.

Installationshinweise und Verkabelungsrichtlinien

Die ordnungsgemäße Installation des AIP503-S1 ist entscheidend, um die Integrität des V-Net-Netzwerks zu erhalten und Kommunikationsfehler in kritischen Regelkreisen zu vermeiden.

1. Netzwerkplanung: Überprüfen Sie vor der Installation die Topologie des V-Net-Segments. Das AIP503-S1 unterstützt Bustopologie mit maximal 100 Knoten pro Segment und einer Gesamtkabellänge von 500 Metern. Stellen Sie die korrekte Platzierung der Abschlusswiderstände (50 Ω, 1/2 W) an beiden physischen Enden des Koaxialkabels sicher.

2. Vorbereitung des Koaxialkabels: Verwenden Sie RG-8/U oder ein gleichwertiges 50-Ω dickes Koaxialkabel mit doppelter Abschirmung. Entfernen Sie die Außenhülle vorsichtig, um die Geflechtschirmung nicht zu beschädigen. Installieren Sie N-Steckverbinder mit geeigneten Crimpwerkzeugen, um eine 50-Ω Impedanzkontinuität sicherzustellen und Signalreflexionen zu vermeiden.

3. Erdung und Abschirmung: Erden Sie die Abschirmung des Koaxialkabels nur an einem Ende (typischerweise am Erdungsschienenbus des Kontrollraums), um Erdschleifen zu vermeiden und gleichzeitig die EMI-Unterdrückung zu gewährleisten. Stellen Sie sicher, dass das Modulgehäuse gemäß den Yokogawa-Systemerdungsspezifikationen mit der Schrankerdung verbunden ist.

4. Backplane-Einführung: Mit ausgeschalteter Station (oder im Wartungsmodus) richten Sie das AIP503-S1 auf den vorgesehenen Kommunikationssteckplatz aus. Schieben Sie es fest, bis der hintere Stecker vollständig mit dem Backplane verbunden ist. Sichern Sie den vorderen Haltehebel sofort, um eine vibrationsbedingte Trennung zu verhindern.

5. Terminierungsüberprüfung: Nach der physischen Installation, aber vor dem Einschalten, verwenden Sie ein Ohmmeter, um einen Widerstand von 25 Ω über das Segment zu überprüfen (zwei 50-Ω Abschlusswiderstände parallel). Falsche Terminierung ist die Hauptursache für V-Net-Kommunikationsfehler.

6. Netzwerkinitialisierung: Nach dem Einschalten verwenden Sie die CENTUM VP Systemwartungstools, um die V-Net-Konfiguration zu initialisieren. Überprüfen Sie Knotenadressen, Token-Rotationszeit und Diagnosezähler. Überwachen Sie CRC-Fehler oder Kollisionen während der ersten 24 Betriebsstunden.

7. Umweltschutz: Verlegen Sie Koaxialkabel fern von Hochspannungs-Wechselstromleitungen, Motorleitungen und VFD-Ausgängen. Halten Sie einen Mindestabstand von 30 cm ein, um elektromagnetische Störungen zu vermeiden, die das 10-Mbps-Signal beeinträchtigen könnten.

Häufig gestellte Fragen (FAQ)

Q: Kann der AIP503-S1 mit modernen Ethernet-basierten V-Net/IP Netzwerken verwendet werden?

A: Nein. Der AIP503-S1 verwendet die Legacy-10BASE-5-Physikschicht für das traditionelle V-Net. Für V-Net/IP (Ethernet-basierte) Netzwerke bietet Yokogawa andere Kopplermodule an (z. B. AIP55x-Serie). Die beiden Protokolle sind ohne Gateway-Geräte nicht interoperabel.

Q: Ist der AIP503-S1 in einem laufenden CENTUM VP System hot-swappable?

A: Physisch wird das Modul in einen Steckplatz geschoben, der Hot-Swapping unterstützt. Allerdings ist der Austausch eines primary Ein V-Net-Koppler in einer aktiven Steuerstation unterbricht vorübergehend die Kommunikation zu diesem Knoten. Es wird empfohlen, den Austausch während eines geplanten Wartungsfensters durchzuführen oder sicherzustellen, dass redundante Netzwerkpfade vor der Entfernung aktiv sind.

Q: Was ist die maximale Entfernung zwischen AIP503-S1 Modulen in einem V-Net-Segment?

A: Die Gesamtlänge des Segments für 10BASE-5 V-Net ist auf 500 Meter begrenzt. Die einzelnen Abzweigabstände zwischen den Knoten sollten 2,5 Meter vom Hauptkoaxialkabel nicht überschreiten. Für längere Distanzen müssen von Yokogawa zugelassene Repeater oder Glasfaserkonverter verwendet werden.

Q: Wie diagnostiziere ich Kommunikationsprobleme mit dem AIP503-S1?

A: Verwenden Sie die CENTUM VP Diagnosetools, um den V-Net-Status zu überwachen: Prüfen Sie die Link-LED-Anzeigen auf der Frontplatte des Moduls, überprüfen Sie die CRC-Fehlerzähler in der Systemansicht und verifizieren Sie die Token-Rotationszeit. Häufige Probleme sind falsche Terminierung, beschädigte Koaxialstecker oder Erdschleifen.

Q: Liefern Sie dieses Modul als neu oder generalüberholt?

A: Wir liefern 100 % brandneue, original werkversiegelte Yokogawa AIP503-S1 Module. Für kritische Steuerungsanwendungen verkaufen wir keine generalüberholten oder ausgebauten Einheiten, um maximale Zuverlässigkeit und Garantieabdeckung zu gewährleisten.

Q: Wie lange beträgt die Lieferzeit?

A: Wir halten den AIP503-S1 auf Lager für den sofortigen Versand. Bestellungen werden in der Regel innerhalb von 24 bis 72 Stunden bearbeitet und per DHL/FedEx versendet, wobei die weltweite Lieferung normalerweise innerhalb von 3-5 Werktagen erfolgt.
