Produktdetails
Produktübersicht

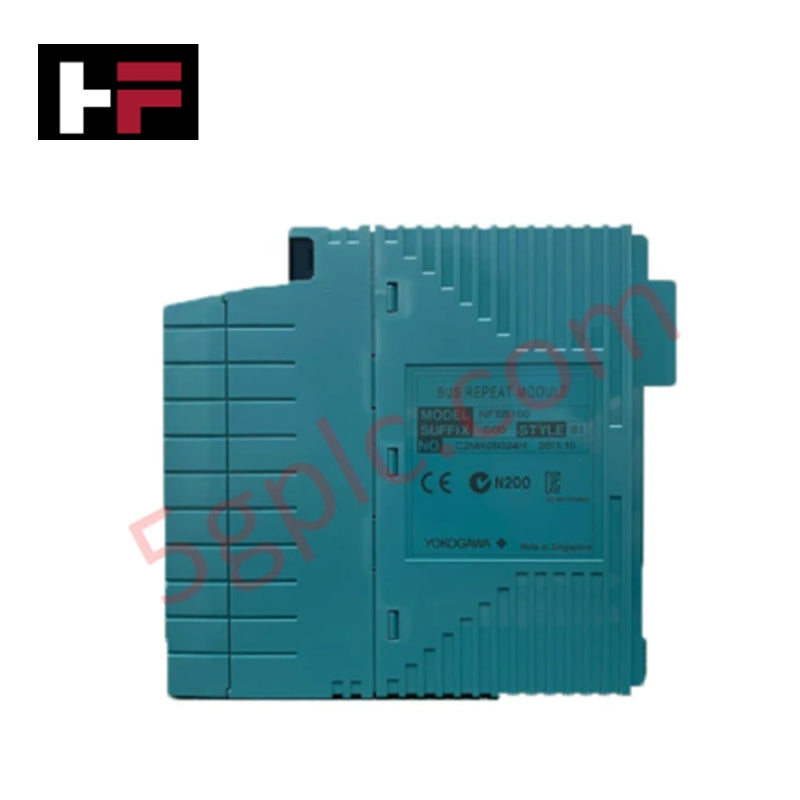

Das Yokogawa NFSB100-S00 fungiert als Hochgeschwindigkeits-Bus-Repeater-Modul, das entwickelt wurde, um die physische Reichweite des internen Systembusses zu erweitern. Es empfängt Kommunikationssignale von einem Bussegment, regeneriert diese zur Beseitigung von Signalverschlechterungen und sendet sie mit voller Signalstärke an das nächste Segment weiter. Wir liefern dieses Gerät als 100% nagelneu und original, und stellen die notwendige Hardware bereit, um eine deterministische Leistung in großflächigen verteilten Steuerungssystemen (DCS) zu gewährleisten.
Teilenummernaufgliederung
Das NFSB100-S00 folgt einer standardisierten Yokogawa-Kennzeichnungsstruktur für Bus-Schnittstellenhardware:
-
NFSB100: ESB Bus-Repeater-Modul.
-
-S: Standard-Hardwarekonfiguration.
-
0: Basistyp (immer 0).
-
0: Standard-Spezifikation ohne zusätzliche Optionen.
Technische Spezifikationen
Das NFSB100-S00 gewährleistet eine strikte Synchronisation über mehrere Bussegmente innerhalb seines kompakten Gehäuses.
| Parameter | Spezifikationsdetails |
| Hauptfunktion | Signalregeneration und Busverlängerung |
| Bus-Typ | Proprietärer interner Systembus (ESB) |
| Abmessungen (H x B x T) | 130 mm x 100 mm x 42 mm |
| Gewicht | 0,25 kg |
| Betriebstemperatur | 0 bis 55 °C |
| Lagerungstemperatur | -20 bis 70 °C |
| Signalqualität | Aktive Jitterbereinigung und Verstärkung |
| Zustand | 100% nagelneu und original |
Technische Vorteile
-
Nahtlose Netzwerkerweiterung: Das NFSB100-S00 überwindet die physikalischen Distanzgrenzen einzelner Bussegmente. Es ermöglicht Ingenieuren, entfernte I/O-Stationen deutlich weiter vom zentralen Steuergerät zu platzieren, was großflächige Anlagenlayouts ohne Einbußen bei der Kommunikationsgeschwindigkeit erlaubt.
-
Deterministische Datenintegrität: Das Modul bereinigt Signalstörungen und verstärkt die Signalstärke während der Weiterleitung. Diese aktive Regeneration stellt sicher, dass das Steuerungssystem auch bei Erweiterung des Netzwerks um zusätzliche Knoten eine hohe Datenqualität beibehält.
-
Segmentisolation zum Schutz vor Fehlern: Dieses Modul verfügt über eine elektrische Trennung zwischen Bussegmenten. Diese Architektur verhindert, dass ein lokaler Kabeldefekt oder eine elektrische Überspannung in einem Segment sich auf das gesamte Netzwerk ausbreitet, schützt die zentrale CPU und gewährleistet den kontinuierlichen Betrieb der nicht betroffenen Bereiche.
-
Minimales Latenzdesign: Während Repeater üblicherweise Verzögerungen verursachen, nutzt das NFSB100-S00 optimierte Schaltungen, um die Signalübertragungszeit zu minimieren. So bleibt das Steuerungsnetzwerk strikt deterministisch, wie es für Hochgeschwindigkeits-Sicherheits- und Prozessregelkreise erforderlich ist.
Häufig gestellte Fragen
Unterstützt das NFSB100-S00 redundante Buskonfigurationen?
Ja. In Systemen mit redundantem Steuerungsbus werden üblicherweise zwei NFSB100-S00-Module installiert, um eine hohe Verfügbarkeit über große Entfernungen sicherzustellen. Dieses Setup garantiert, dass bei Ausfall eines Repeaters oder einer Busleitung der zweite Pfad die Kommunikationsverbindung aufrechterhält.
Wie viele Knoten kann ich mit diesem Repeater-Modul hinzufügen?
Das Modul hebt die physikalischen Signalbegrenzungen für die Distanz auf, jedoch müssen Sie weiterhin die maximale Knotenzahl beachten, die durch Ihre spezifische Yokogawa-Systemsoftware (z. B. CENTUM VP) definiert ist. Prüfen Sie Ihr Systemkonfigurationshandbuch, um die insgesamt adressierbare Kapazität zu bestätigen.
Wie erfolgt die Installation des NFSB100-S00?
Das Modul wird in einen dedizierten Steckplatz innerhalb der Steuerstation eingesetzt. Stellen Sie sicher, dass das Zielsegment vor dem Einsetzen stromlos ist und dass alle Buskabel mit den korrekten Abschlusswiderständen versehen sind, um Signalreflexionen zu vermeiden.
Wie kann ich die Echtheit dieses Geräts überprüfen?
Wir bieten ausschließlich 100% nagelneue Geräte in original versiegelter Yokogawa-Werksverpackung an. Jedes Modul verfügt über eine eindeutige, überprüfbare Seriennummer und den Qualitätskontrollstempel des Herstellers, der sicherstellt, dass alle Werkspezifikationen erfüllt sind.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
