Produktdetails
Produktübersicht

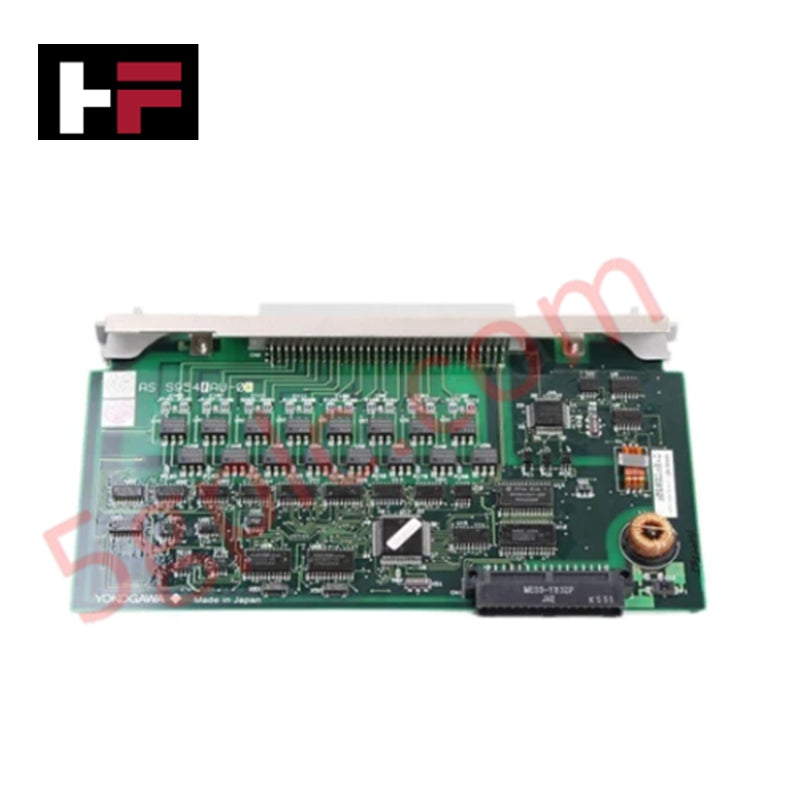

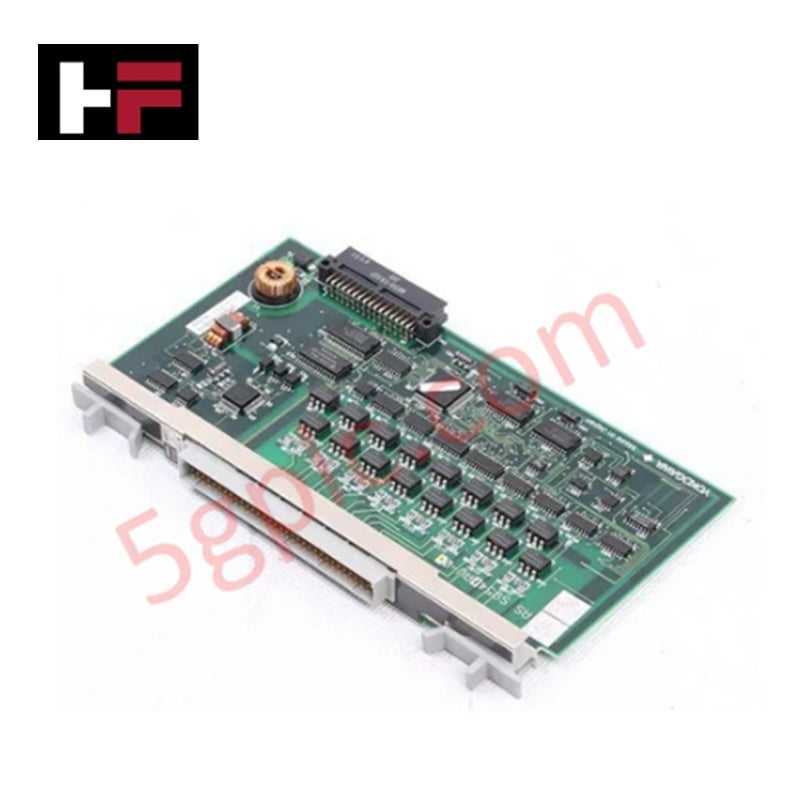

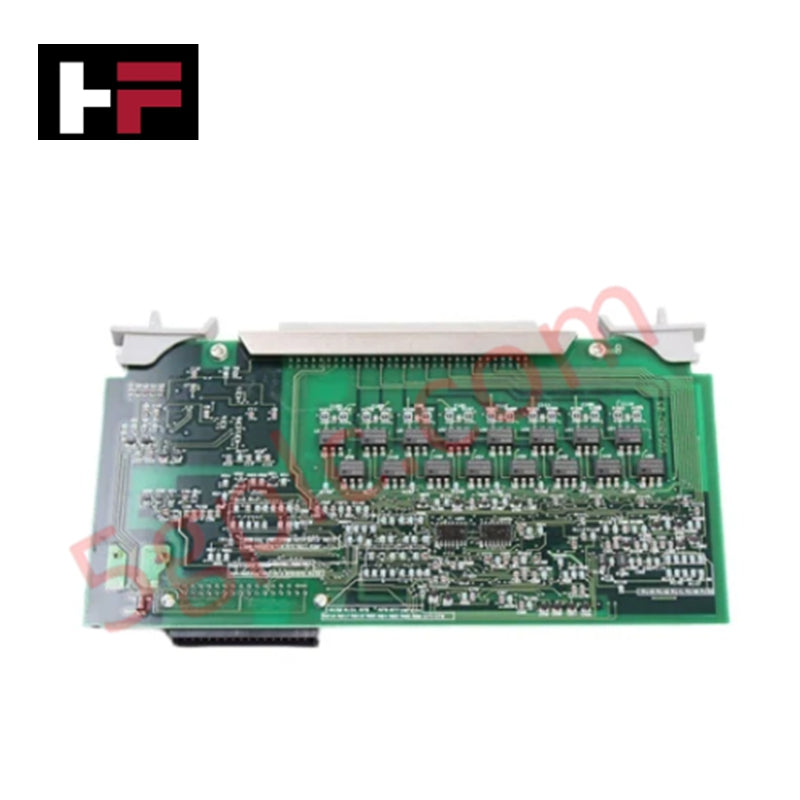

Das Yokogawa AMM22 ist ein robustes Multiplexer-Eingangsmodul, das für die Hochleistungs-Datenerfassung innerhalb der verteilten Steuerungssysteme CENTUM CS und CENTUM VP entwickelt wurde. Es ist darauf ausgelegt, mehrere Feldsignale – typischerweise Millivolt (mV) oder Thermoelementeingänge – effizient zu verarbeiten, indem es diese in einen einzigen Verarbeitungskanal multiplexiert. Dieses Modul erfüllt die wichtige Anforderung einer hochdichten Signalüberwachung in platzbeschränkten Schalttafeln und bietet eine Hochgeschwindigkeits-Abtastrate von 1 kHz, die eine schnelle und präzise Datenerfassung für dynamische Industrieprozesse gewährleistet.
Technische Spezifikationen
Das AMM22 ist so konstruiert, dass es rauen Industrieumgebungen standhält und gleichzeitig die Signalqualität bewahrt.
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Multiplexer-Eingangsmodul |
| Modellnummer | AMM22 |
| Kompatible Systeme | CENTUM CS, CENTUM VP |
| Abtastrate | 1 kHz (Hochgeschwindigkeit) |
| Standard-Ausgangssignal | 4-20 mA DC |
| Stromversorgung | 24 V DC |
| Betriebstemperatur | -10°C bis +55°C |
| Abmessungen | 28 cm x 21 cm x 2 cm |
| Gewicht | 1 kg |
Modellcode-Interpretation
Das Verständnis der Suffix-Logik ist entscheidend, um die Kompatibilität mit Ihrem spezifischen Träger und der Verkabelung sicherzustellen.
Teilenummer: AMM22T
AMM22-AXX
-
A (Suffix -T): Dieses Suffix bezeichnet typischerweise den Anschlusstyp.
-
-T: Zeigt an, dass das Modul Schraubklemmen für die direkte Feldverkabelung besitzt. Dies unterscheidet sich von der "-C" (Stecker)-Version, die ein spezielles Verbindungskabel benötigt.
-
Hinweis: Wenn Ihre Teilenummer AMM22M lautet, steht das "M" oft für eine spezielle "Modifizierte" oder "Metrische" Version, die auf bestimmte regionale Standards oder Trägertypen zugeschnitten ist.
Hinweis: Überprüfen Sie stets die physische Schnittstelle (Schraubklemme vs. Stecker) anhand der Verkabelung Ihres Schaltschrankes, um eine korrekte Passform sicherzustellen.
Installations- und Verkabelungsrichtlinien
Eine korrekte Installation ist entscheidend, um die Leistung des AMM22-Moduls zu maximieren.
-
Träger-Kompatibilität: Das AMM22 ist für die Montage in spezifischen I/O-Trägergehäusen (wie der AMN-Serie) ausgelegt. Stellen Sie sicher, dass das Modul fest im Steckplatz sitzt und der Verriegelungsmechanismus aktiviert ist, um die Backplane-Verbindung zu gewährleisten.
-
Verkabelungsanschlüsse:
-
Signal-Eingänge: Für das AMM22T (Anschlusstyp Schraubklemme) verwenden Sie einen Schraubendreher, um die Feldleitungen zu befestigen. Achten Sie darauf, dass der Drahtquerschnitt den Klemmen-Spezifikationen entspricht, um lose Verbindungen zu vermeiden.
-
Thermoelement/mV: Da dieses Modul typischerweise niederpegelige Signale verarbeitet, verwenden Sie geschirmte verdrillte Leitungen, um elektromagnetische Störungen (EMI) zu minimieren.
-
Erde: Verbinden Sie die Abschirmung am Schaltschrankende mit dem Erdungskontakt, um Störgeräusche zu verhindern und die Messgenauigkeit zu gewährleisten.
-
Stromversorgung: Das Modul arbeitet mit einer standardmäßigen 24 V DC Versorgung. Vergewissern Sie sich, dass die Systemstromschiene stabil und innerhalb des spezifizierten Bereichs ist, bevor Sie das Modul einschalten.
-
Thermisches Management: Stellen Sie eine ausreichende Luftzirkulation um das Modul sicher. Der Betriebstemperaturbereich liegt bei -10°C bis +55°C; eine Überschreitung dieses Bereichs kann zu Abweichungen in der Hochgeschwindigkeits-Umwandlungsgenauigkeit führen.
Häufig gestellte Fragen (FAQ)
F: Was ist die Hauptfunktion des AMM22?
A: Das AMM22 fungiert als Multiplexer, der es dem System ermöglicht, mehrere Eingangskanäle (wie Thermoelemente oder mV-Signale) nacheinander mit einem einzigen Analog-Digital-Wandler zu scannen und zu verarbeiten, was die Kanaldichte und Effizienz erhöht.
F: Was bedeutet die Spezifikation "1 kHz"?
A: Dies bezieht sich auf die Hochgeschwindigkeits-Abtastrate. Das Modul kann Eingangssignale mit einer Rate von 1.000 Mal pro Sekunde abtasten und umwandeln, was es für Prozesse mit schnelleren Datenaktualisierungen geeignet macht.
F: Ist das AMM22 mit CENTUM VP kompatibel?
A: Ja, das AMM22 ist für den Einsatz sowohl in CENTUM CS als auch in den neueren CENTUM VP-Systemen konzipiert und bietet einen zuverlässigen Migrationspfad für Steuerungssystem-Upgrades.
F: Kann ich dieses Modul für 4-20 mA Eingänge verwenden?
A: Obwohl das Standard-Ausgangssignal mit 4-20 mA DC angegeben ist (bezieht sich auf die interne Buskommunikation oder das konvertierte Signal), ist das AMM22 primär ein Eingangsmodul für niederpegelige Signale wie mV oder Thermoelemente. Für direkte 4-20 mA Eingänge sind je nach Anwendung andere Modelle wie die AMM42- oder AAM10-Serie möglicherweise besser geeignet.
