Produktdetails
Produktübersicht

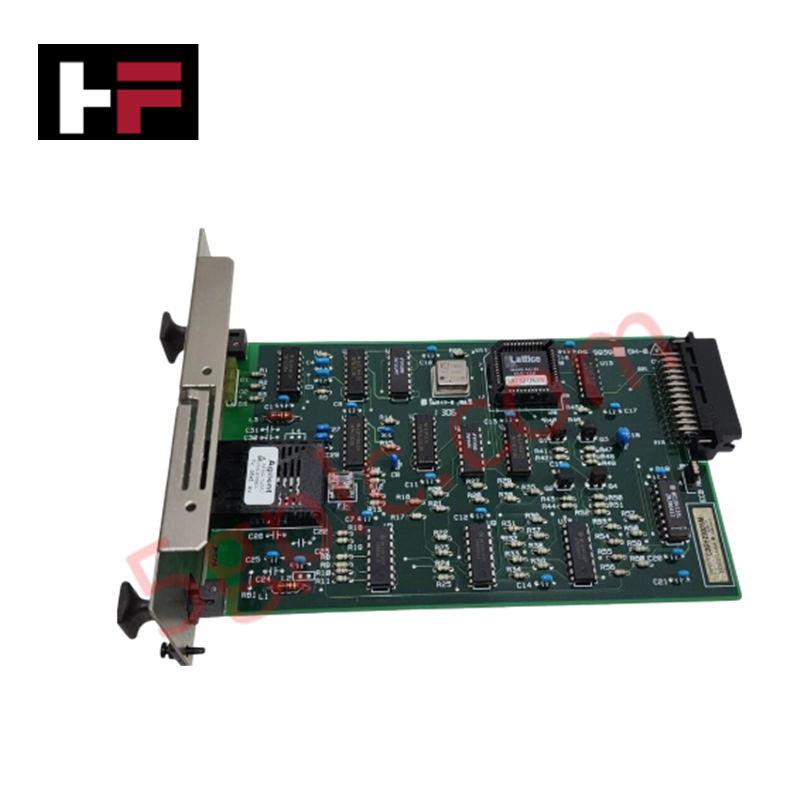

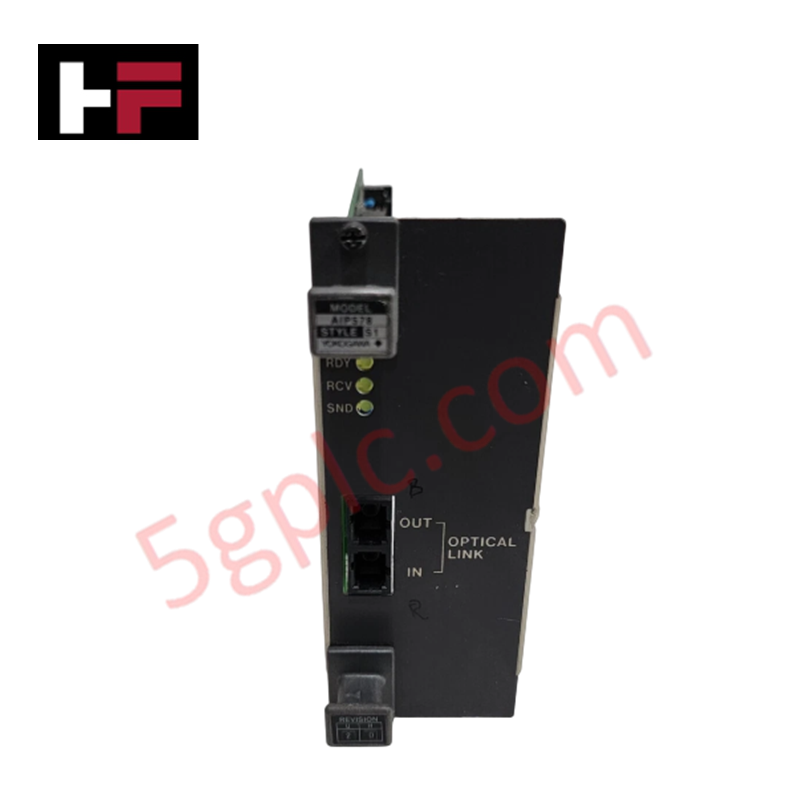

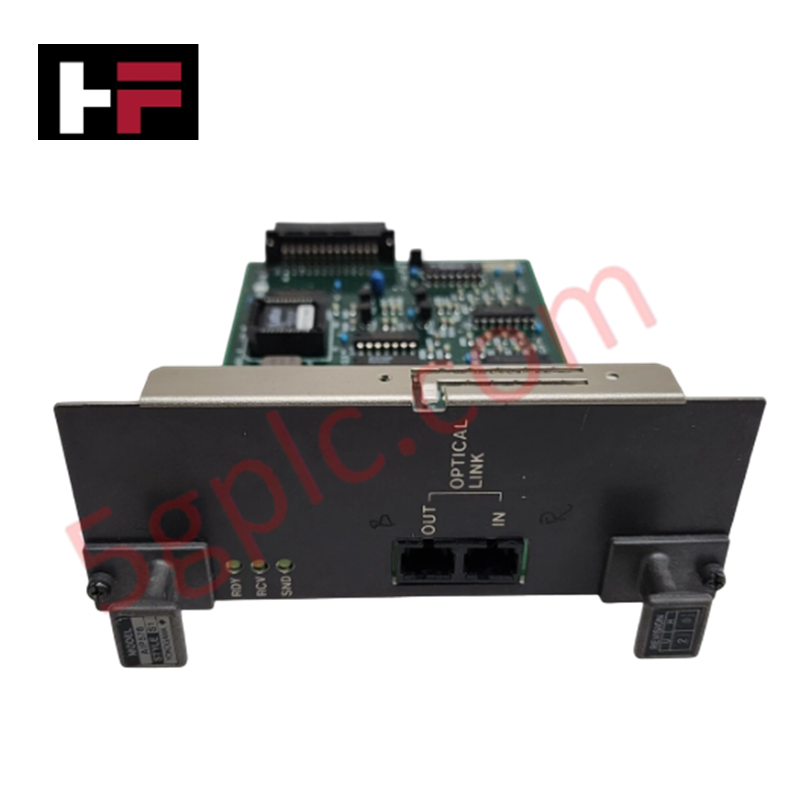

Das YOKOGAWA AIP578 Elektrisches Transceiver RIO I/O Modul ist für zuverlässige Ethernet- und optische Kommunikation in industriellen Automatisierungssystemen konzipiert. Es unterstützt mehrere Schnittstellen, darunter RJ45- und optische SC/ST-Anschlüsse, und gewährleistet so flexible Konnektivität für die Integration von Remote-I/O. Mit robustem Gehäuse, großem Betriebstemperaturbereich und IP30-Schutz ist das AIP578 darauf ausgelegt, stabile Leistung in anspruchsvollen Umgebungen zu liefern.
Technische Spezifikationen
-
Modellnummer: AIP578
-
Hersteller: Yokogawa
-
Typ: Elektrisches Transceiver RIO I/O Modul
-
Schnittstellen: 1–2 RJ45 Ethernet-Anschlüsse, 1 optischer Anschluss (SC/ST)
-
Unterstützte Standards: IEEE802.3 / IEEE802.3u / IEEE802.3x
-
Switching-Modus: Speicherung und Weiterleitung
-
Anschluss: Plug-and-Play, automatische MDI-MDI-X-Erkennung
-
Anzeige: LED-Netzwerkstatusanzeige
-
Stromversorgung: 12–36 VDC flexibler Eingang
-
Design: Industrie-Aluminiumgehäuse, IP30-Schutz
-
Montage: 35 mm Industrie-Hutschienenmontage
-
Betriebstemperatur: -25°C bis +70°C
-
Gewicht: 1 kg (2,2 lbs / 35,2 oz)
-
Verpackungsgröße: 16 cm × 16 cm × 12 cm (6,4" × 6,4" × 4,8")
-
Herkunftsland: Vereinigte Staaten (USA)
Modellcode-Aufschlüsselung
Teilenummer: AIP578
-
AI: Funktionskategorie innerhalb der Yokogawa-Architektur, die Schnittstellen- oder Kommunikationsmodule bezeichnet.
-
P: Plattformseriencode, der die Kompatibilität mit Centum VP und CS1000 Knoten-Hardwarestrukturen bestätigt.
-
578: Einzigartiger Funktionscode, der diese Variante des elektrischen Transceivers mit hybrider Ethernet- (RJ45) und Glasfaser- (SC/ST) Konnektivität für RIO-Netzwerke spezifiziert.
-
Hinweis: Im Gegensatz zu analogen I/O-Modulen, die Suffixe für Anschlusstyp oder Zertifizierung tragen können, ist das AIP578 ein Kommunikationsmodul mit fester Konfiguration. Die Grund-Teilenummer "AIP578" definiert seine Fähigkeiten vollständig. Der Glasfasersteckertyp (SC oder ST) wird üblicherweise pro Beschaffungscharge standardisiert oder im zugehörigen Knotenverkabelungskit festgelegt, nicht durch ein separates alphanumerisches Suffix auf dem Modulaufkleber.
Installations- & Verkabelungsrichtlinien
-
Montage: Auf einer 35 mm Industrie-Hutschiene für sicheren Halt installieren.
-
Stromanschluss: An eine stabile 12–36 VDC Versorgung mit ordnungsgemäßer Erdung anschließen.
-
Netzwerkverkabelung: RJ45 Ethernet-Anschlüsse für Kupferverbindungen oder SC/ST optische Anschlüsse für Glasfaserintegration verwenden.
-
Inbetriebnahme: LED-Anzeigen auf Netzwerkaktivität prüfen und korrekte Protokollkonfiguration sicherstellen.
-
Umweltbedingungen: Installation im Bereich von -25°C bis +70°C durchführen und für ausreichende Belüftung sorgen.
FAQ
-
F: Welche Schnittstellen unterstützt das AIP578?
A: Es unterstützt 1–2 RJ45 Ethernet-Anschlüsse und 1 optischen SC/ST-Anschluss. -
F: Wie groß ist der Betriebstemperaturbereich?
A: Es arbeitet zuverlässig zwischen -25°C und +70°C. -
F: Ist das Modul einfach zu installieren?
A: Ja, es verwendet eine 35 mm Industrie-Hutschienenmontage für schnelle Installation. -
F: Welche Stromversorgung wird benötigt?
A: Das Modul akzeptiert einen flexiblen Eingang von 12–36 VDC. -
F: Ist dieses Produkt neu und original?
A: Ja, das AIP578 wird als brandneues, originales Yokogawa-Produkt geliefert.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
