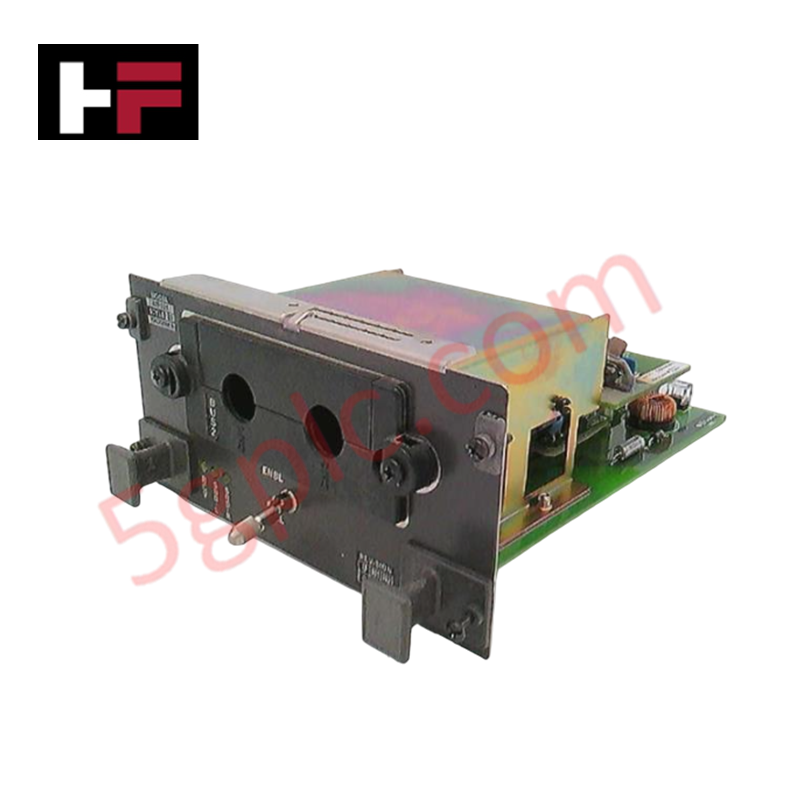

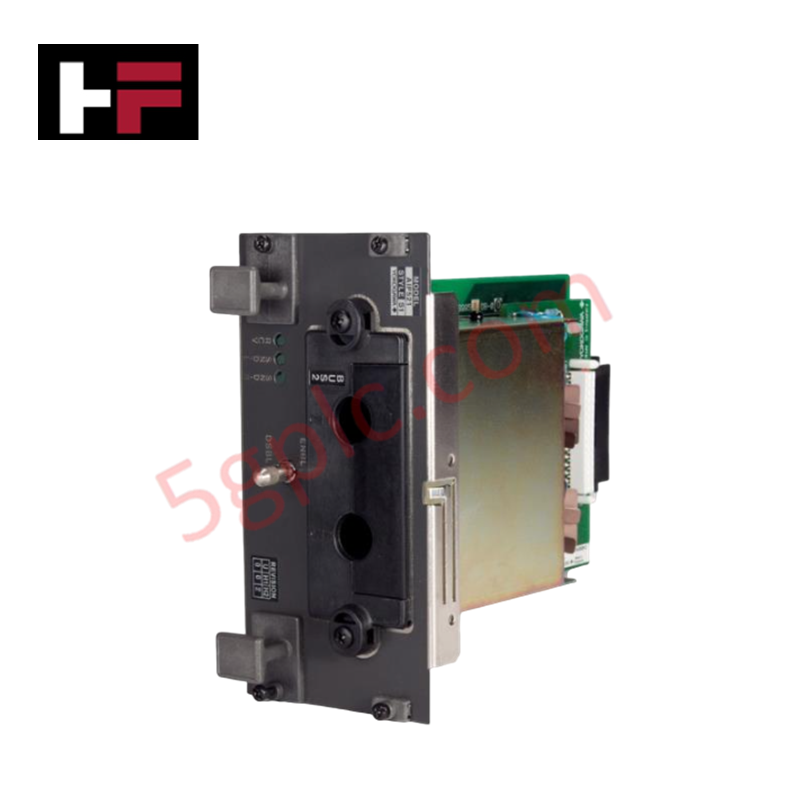

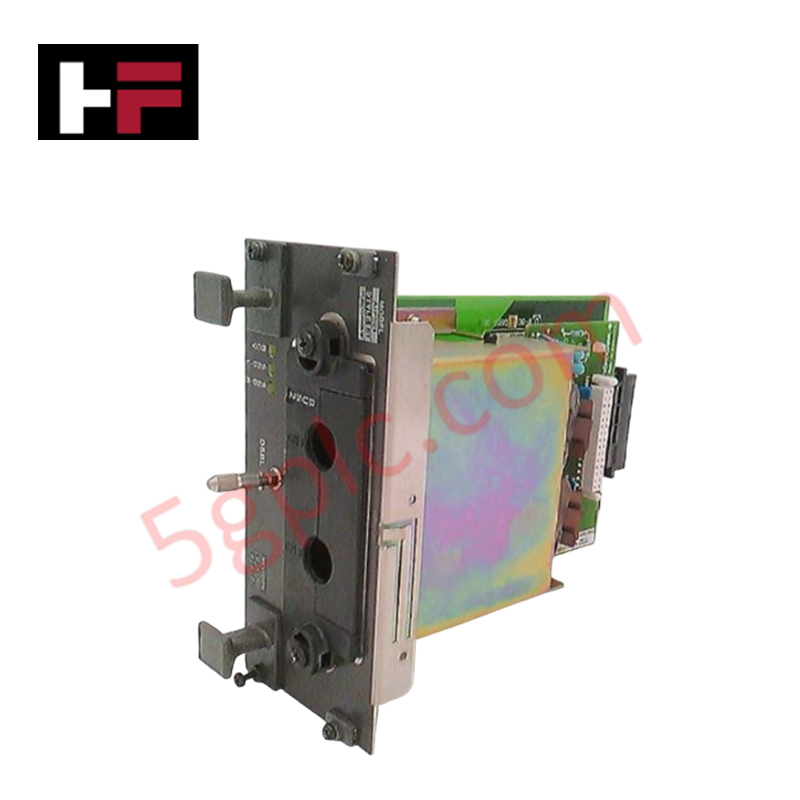

AIP521 | Yokogawa | CENTUM CS Steuerbus-Kopplermodul

Produktübersicht

Der Yokogawa AIP521 Control Bus-Koppler ist ein Legacy-Schnittstellenmodul, das für das CENTUM CS Distributed Control System (DCS) entwickelt wurde und den Hochgeschwindigkeits-Datenaustausch zwischen der Field Control Station (FCS) und entfernten I/O- oder Subsystemkomponenten ermöglicht. In alternden Industrieanlagen, in denen die Aufrechterhaltung der Steuerkontinuität entscheidend ist, löst dieses Modul die Herausforderung der Hardware-Obsoleszenz, indem es eine zuverlässige Brücke für die proprietäre Control Bus-Architektur bietet. Obwohl es vom Hersteller offiziell eingestellt wurde, bleibt der AIP521 eine wesentliche Komponente für Anlagen, die den Lebenszyklus ihrer CENTUM CS-Installationen verlängern, und gewährleistet deterministische Kommunikation und Systemintegrität, wo moderne Ersatzteile ohne erhebliche architektonische Änderungen nicht direkt kompatibel sind.

Technische Daten

Modellcode-Zerlegung

Die Legacy CENTUM CS Module von Yokogawa folgen einer festen funktionalen Namenskonvention. Im Gegensatz zu Sensorbaugruppen mit variablen Längensuffixen ist der AIP521 eine spezifische Logikplatine, bei der die Teilenummer selbst die vollständige elektrische und mechanische Spezifikation definiert.

Teilenummer: AIP521

• KI: Das Serienpräfix, das die Hardwarefamilie innerhalb der Yokogawa CENTUM CS Architektur identifiziert, einschließlich Standard-I/O, Kommunikations- und Kopplungseinheiten.

• M: Kennzeichnet die funktionale Kategorie „Prozessor“ oder „Schnittstelle“. In diesem Zusammenhang bezeichnet es eine intelligente Kopplungseinheit, die für die Verwaltung der Bus-Arbitration und Datenpaketverarbeitung zuständig ist.

• 521: Die eindeutige Bezeichnung für den Control Bus Koppler.

• Die "5" Serie bezieht sich typischerweise auf Kommunikations- und Netzwerkschnittstellenmodule innerhalb der CENTUM CS Reihe.

• Die "21" Sequenz identifiziert spezifisch die Control Bus Protokollimplementierung und die erforderliche physische Bauform für das Legacy FCS-Gehäuse.

• Suffix-Logik: Die Basis-Teilenummer AIP521 verwendet in allgemeinen Beschaffungskatalogen für dieses spezifische Legacy-Produkt keine standardmäßigen alphanumerischen Variablensuffixe (wie -S1 oder -R1). Die Einheit wurde nach einer einzigen, festen Spezifikation für die CENTUM CS Plattform gefertigt. Jegliche geringfügigen internen Änderungen während der Produktionszeit wurden über Yokogawas interne Engineering-Änderungsmitteilungen verwaltet und ändern nicht die externe Teilenummer, die für Systemabbildung oder Ersatzbeschaffung verwendet wird.

Installationshinweise und Verkabelungsrichtlinien

Die Installation des AIP521 erfordert sorgfältige Beachtung der Kompatibilität mit älteren CENTUM CS Backplanes und den korrekten Umgang mit eingestellter Hardware.

1. Systemüberprüfung: Bestätigen Sie vor der Installation, dass das Zielchassis eine Yokogawa CENTUM CS Field Control Station ist. Dieses Modul ist nicht kompatibel mit CENTUM-VP- oder CS-3000-Rückwänden aufgrund von Unterschieden in der Pinbelegung und den Bus-Spannungspegeln.

2. Schutz vor statischer Entladung: Da es sich um eine empfindliche Computerplatine handelt, tragen Sie beim Umgang mit dem Modul immer ein ESD-Armband (Elektrostatische Entladung). Legacy-Komponenten können ältere Halbleitertechnologien enthalten, die anfälliger für statische Schäden sind.

3. Rückwand-Inspektion: Überprüfen Sie den Zielsteckplatz auf der CENTUM-CS-Rückwand auf verbogene Pins oder Korrosion vor dem Einsetzen. Reinigen Sie die Kontakte bei Bedarf mit einem zugelassenen elektronischen Kontaktreiniger.

4. Physisches Einsetzen: Richten Sie die Führungsschienen des AIP521 am Chassis-Steckplatz aus. Schieben Sie das Modul fest und gleichmäßig ein, bis der hintere Stecker vollständig sitzt. Sie sollten einen deutlichen Widerstand spüren, wenn die Stecker einrasten. Befestigen Sie sofort die vorderen Montageschrauben oder Verriegelungshebel, um eine solide Erdverbindung sicherzustellen und ein Lösen durch Vibration zu verhindern.

5. Einschaltsequenz: Nach der Installation schalten Sie die FCS-Station ein. Überwachen Sie die Systemdiagnose-LEDs an der Frontplatte. Ein dauerhaft grünes Licht zeigt in der Regel eine erfolgreiche Businitialisierung an, während bernsteinfarbene oder rote Lichter auf eine Konfigurationsabweichung oder einen Hardwarefehler hinweisen.

6. Konfigurationsladen: Stellen Sie sicher, dass die in die FCS geladene Systemkonfiguration dem Hardware-Layout entspricht, insbesondere dass der AIP521-Kuppler im zugewiesenen Steckplatz vorhanden ist. Nicht übereinstimmende Konfigurationsdateien können dazu führen, dass die Station beim Starten hängen bleibt.

Häufig gestellte Fragen (FAQ)

Q: Wird der Yokogawa AIP521 noch hergestellt?

A: Nein, der AIP521 wurde von Yokogawa offiziell eingestellt. Er ist jetzt nur noch über spezialisierte Anbieter als New Old Stock (NOS) oder werküberholte Einheiten erhältlich. Wir liefern geprüfte Einheiten, die für kritische Ersatzbedarfe geeignet sind.

Q: Kann ich den AIP521 in einem CENTUM-VP-System verwenden?

A: Nein. Der AIP521 ist ausschließlich für die Legacy-CENTUM-CS-Architektur konzipiert. CENTUM-VP-Systeme verwenden andere Buskuppler (wie die Serien AIP50x oder AIP55x). Der Versuch, einen AIP521 in einem VP-Rack zu installieren, führt zu physischer Inkompatibilität und möglichem Hardwareschaden.

Q: Wie lange ist die Lieferzeit für diesen eingestellten Artikel?

A: Wir halten einen strategischen Lagerbestand an eingestellten Yokogawa-Teilen wie dem AIP521 vor. Bestellungen werden in der Regel innerhalb von 24 bis 48 Stunden bearbeitet und per DHL oder FedEx versandt, um Ausfallzeiten Ihres Altsystems zu minimieren.

Q: Wird dieses Modul mit einer Garantie geliefert?

A: Ja, obwohl es sich um ein eingestelltes Produkt handelt, bieten wir auf alle AIP521-Einheiten eine umfassende Garantie (in der Regel 1 Jahr), um Funktionalität und Zuverlässigkeit bei Lieferung zu gewährleisten.

Q: Woran erkenne ich, ob mein AIP521 ersetzt werden muss?

A: Häufige Anzeichen für einen Ausfall sind intermittierende Kommunikationsfehler auf dem Steuerbus, das Nichtstarten der FCS-Station mit „Bus Error“-Meldungen oder Diagnose-LEDs, die auf einen Kupplungsfehler hinweisen. Wenn bestimmte über diesen Kuppler angeschlossene I/O-Racks offline gehen, sollte der AIP521 überprüft werden.
