Produktdetails

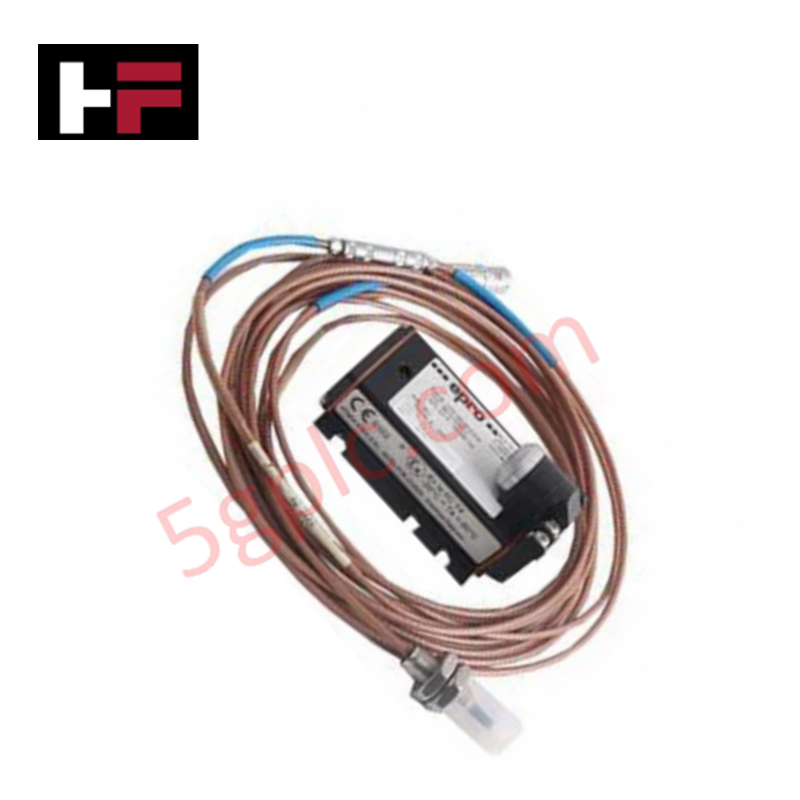

Der Emerson PR6423/003-130, auch als PR6423/003-130-Wirbelstromsensor katalogisiert, dient als spezielle Hardwarekomponente zur berührungslosen dynamischen Weg- und Schwingungsmessung in Maschinenschutzsystemen. Das Modul wandelt Änderungen des Wellenabstands über hochfrequente elektromagnetische Feldänderungen an rotierenden Anlagen in eine analoge Ausgangsspannung um.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PR6423/003-130 |
| Marke | Emerson |
| Herkunft | Deutschland |
| Abmessungen | 55 mm Gehäusegewindelänge |
| Betriebstemperatur | 0 bis 45 °C |
| Leistungsaufnahme | Externe Stromversorgung über Signalwandler |
| Linearer Messbereich | 2 mm (80 mil) |
| Anfänglicher Luftspalt | 0,5 mm (20 mil) |
| Skalenfaktor | 8 V/mm (203,2 mV/mil) +/- 5 % |
| DSL-Genauigkeit | +/- 0,025 mm (+/- 1 mil) |
| Kabellänge | 8,0 m |
| Kabelendanschluss | Lemo-Steckverbinder |
| Adapterstecker | Ohne Adapterstecker |
| Produkttyp | Wirbelstromsensoren |
4-20-mA-HART-Schleifenprotokoll und Kanalisolierung
Der Signalweg der Sonde nutzt hinter der Wandler-Schnittstelle eine Architektur mit Kanal-zu-Kanal-Isolierung, um zu verhindern, dass Störungen durch Erdpotenzialunterschiede die Telemetrie von Mikrowegänderungen verfälschen. Bei der Integration in Prozessüberwachungssysteme mit Geräten des 4-20-mA-HART-Schleifenprotokolls oder FOUNDATION-Fieldbus-Netzwerken gewährleistet der Sensor eine strikt zuverlässige analoge Signalübertragung. Die interne Referenznachführung berücksichtigt thermische Schwankungen, um über den gesamten angegebenen Betriebsbereich eine präzise Leistung des Skalenfaktors und Referenzen für die Kaltstellenkompensation aufrechtzuerhalten.
Häufig gestellte Fragen
F: Welche Auswirkungen hat eine Änderung der Kabellänge von 8,0 m auf die Signalauswertung?
A: Das Kürzen oder Verlängern des integrierten 8,0-m-Kabels verändert die interne induktive Abstimmschaltung, wodurch der kalibrierte Skalenfaktor von 8 V/mm direkt beeinträchtigt wird und Linearitätsfehler entstehen.
F: Wie wird der Lemo-Steckverbinder bei der Terminierung der Feldverdrahtung angeschlossen?
A: Der Lemo-Steckverbinder verfügt über eine mechanische Push-Pull-Verriegelung, die direkt mit kompatiblen Signalwandlern verbunden wird und eine koaxiale Abschirmung mit niedrigem Widerstand bis zum Anschlusspunkt gewährleistet.
F: Welches ist das wichtigste Verfahren zur Überprüfung der linearen Ausrichtung der Sonde bei der statischen Einrichtung?
A: Stellen Sie den mechanischen Abstand auf den anfänglichen Luftspalt von 0,5 mm ein und messen Sie die Gleichspannung am Signalwandler, um zu bestätigen, dass die Position innerhalb der Mitte der linearen Spanne von 2 mm liegt.
Richtlinien für die Installation vor Ort
- Prüfen Sie die Oberfläche der Zielwelle und stellen Sie sicher, dass sie frei von Graten, Rost und maschinenbedingtem Rundlauffehler ist.
- Schrauben Sie das 55-mm-Sondengehäuse in die Montagehalterung und halten Sie dabei eine senkrechte Ausrichtung zur Zielwelle ein.
- Verwenden Sie eine nichtmagnetische Fühlerlehre oder überwachen Sie die Gleichspannung am Ausgang, um den anfänglichen Luftspalt von 0,5 mm einzustellen.
- Sichern Sie die Sonde, indem Sie die externe Kontermutter an der Montagehalterung mit dem vorgeschriebenen Drehmoment festziehen.
- Schließen Sie das 8,0 m lange integrierte Kabel über den Lemo-Steckverbinder an das vorgesehene Signalwandler-Chassis an.
- Führen Sie die Sondenkabel durch geerdete Metallrohre und halten Sie die Signalleitungen von Hochspannungsstromleitungen getrennt.
