Produktdetails

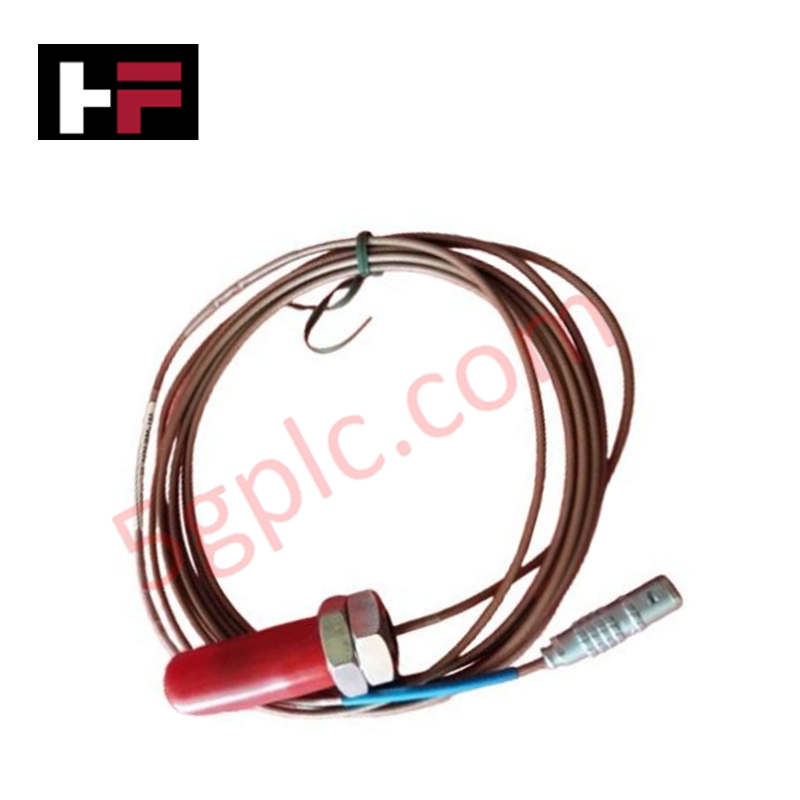

Für die berührungslose dynamische Messung der Wellenauslenkung in Maschinenüberwachungsnetzwerken konfiguriert, ermöglicht der Emerson PR6423/000-101 (Wirbelstromsensoren PR6423/000-101) eine direkte physische Signalaufbereitung und elektromagnetische Spaltmessung. Das Gerät wandelt die Bewegung des Zielobjekts in einen proportionalen Spannungsausgang innerhalb von Instrumentierungsschleifen für rotierende Maschinen um.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PR6423/000-101 |
| Marke | Emerson |
| Herkunft | Deutschland |
| Abmessungen | 25 mm Gehäusegewindelänge |
| Betriebstemperatur | 0 bis 45 °C |
| Leistungsaufnahme | Versorgung über externen Signalwandler |
| Linearer Messbereich | 2 mm (80 mil) |
| Anfänglicher Luftspalt | 0,5 mm (20 mil) |
| Inkrementeller Kennfaktor | 8 V/mm (203,2 mV/mil) +/- 5 % bei 0 bis 45 °C |
| DSL-Genauigkeit | +/- 0,025 mm (+/- 1 mil) Abweichung von der Ausgleichsgeraden |
| Kabellänge | 4,0 m |
| Kabelanschluss | Offenes Kabelende |
| Adapterstecker | Ohne Adapterstecker |
| Produkttyp | Wirbelstromsensoren |
4–20-mA-HART-Schleifenprotokoll und Kanaltrennung
Der nachgeschaltete Signalauswertungspfad des Sensors nutzt eine Kanal-zu-Kanal-Trennung, um das Potenzial des Rohaufnehmers von Gleichtakt-Erdungsrauschen zu isolieren. Bei der Anbindung an Anlagenüberwachungsnetzwerke mit Messumformern nach dem 4–20-mA-HART-Schleifenprotokoll oder FOUNDATION-Fieldbus-Knoten hält der Sensor definierte Grenzen für analoge Signale ein. Eine integrierte Temperaturkompensation gewährleistet die Stabilität des Kennfaktors, minimiert die Offsetdrift und erhält dadurch eine präzise Kaltstellenkompensation sowie die Messintegrität über den gesamten Betriebstemperaturbereich.
Häufig gestellte Fragen
F: Wie wird das offene Kabelende des PR6423/000-101 an die nachgeschaltete Auswerteelektronik angeschlossen?
A: Die freien Adern werden direkt an Schraubklemmen oder Crimpverbinder in einem Feldanschlusskasten oder Gehäuse des Signalwandlers angeschlossen. Dabei ist eine ordnungsgemäße Schirmauflage erforderlich, um Signalrauschen zu verhindern.
F: Welche Auswirkungen hat das Kürzen des integrierten 4,0-m-Kabels bei der Installation vor Ort?
A: Das Kürzen oder Spleißen des integrierten 4,0-m-Kabels verändert die Eigenschaften des LC-Oszillatorkreises, wodurch sich der kalibrierte Kennfaktor von 8 V/mm ändert und die Werkskalibrierung ungültig wird.
F: Wie wird der physische Spalt bei der mechanischen Installation auf null gestellt?
A: Positionieren Sie den Sensorkopf mithilfe präziser Fühlerlehren oder überwachen Sie die Gleichspannungs-Bias-Spannung am Signalwandler, um den anfänglichen Luftspalt von 0,5 mm als Referenz einzustellen.
Richtlinien für die Installation vor Ort
- Prüfen Sie den Bereich der Zielrotorwelle, um sicherzustellen, dass die Oberfläche frei von mechanischen Kratzern, Rost und magnetischem Rundlauf ist.
- Schrauben Sie die 25-mm-Sondenhülse senkrecht zur Wellenmittellinie in die stabile Montagehalterung ein.
- Stellen Sie die Einbautiefe mithilfe nichtmagnetischer Distanzplättchen oder durch die Prüfung der statischen Gleichspannungs-Spaltspannung ein, bis der anfängliche Luftspalt von 0,5 mm erreicht ist.
- Ziehen Sie die äußere Kontermutter gemäß den festgelegten Installationsspezifikationen an, um ein Lockern durch Temperaturwechsel oder Vibrationen zu verhindern.
- Führen Sie das 4,0 m lange Kabel mit offenem Ende zum lokalen Anschlussgehäuse, ohne den Mindestbiegeradius zu unterschreiten.
- Schließen Sie die offenen Leiter an die Klemmen des Signalwandlers an und verbinden Sie den äußeren Kabelschirm mit dem zentralen Erdungspunkt des Schaltschranks.
