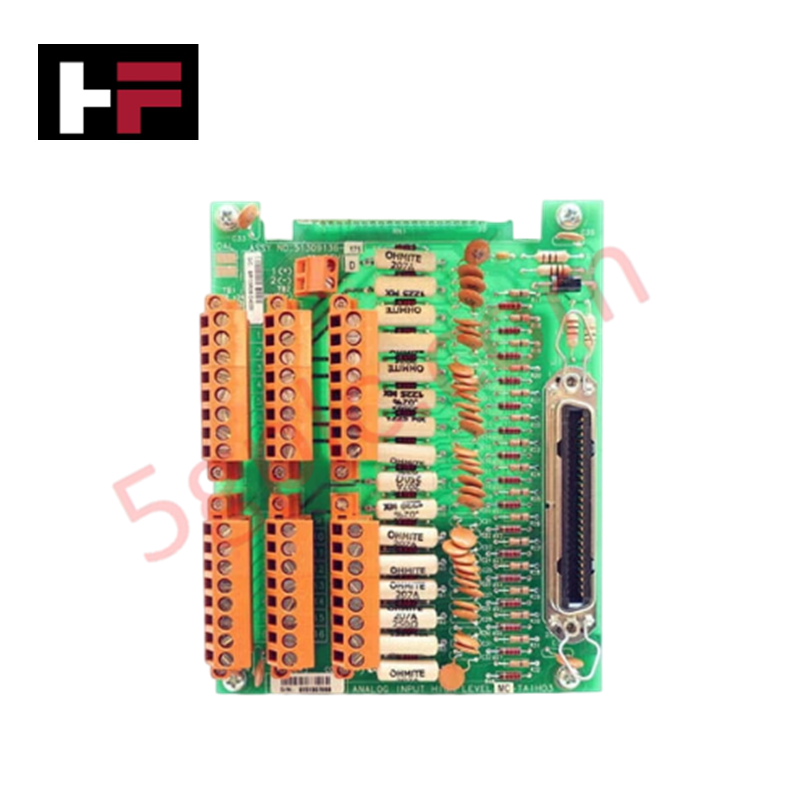

MC-TAIH03 | Honeywell 51309136-175 Experion PKS Hochstufiger Analog-Eingang FTA

Produktübersicht

Das Honeywell MC-TAIH03 (51309136-175) dient als hochdichte Feldabschlussbaugruppe (FTA) für Hochpegel-Analogsignale (HLAI) innerhalb der Honeywell Experion PKS, TPS und UCN Umgebungen. Diese 100% brandneue und originale Hardware fungiert als kritische Schnittstelle zwischen Feldtransmittern und I/O-Prozessoren. Sie ermöglicht die präzise Erfassung von Prozessgrößen, sodass das verteilte Leitsystem (DCS) kritische Datenpunkte wie Druck, Durchfluss und Füllstand mit laborqualitativer Genauigkeit überwachen kann.

Technische Spezifikationen

• Hersteller: Honeywell

• Modellnummer: MC-TAIH03

• Teilenummer: 51309136-175

• Modultyp: Hochpegel-Analog-Eingang (HLAI) FTA

• Kanalanzahl: 16 Analog-Eingangskanäle

• Eingangskonfiguration: Wählbar zwischen Einzelsignal- oder Differenzmodus

• Betriebstemperatur: 0°C bis +60°C

• Abmessungen: 13,7 cm x 41,1 cm x 15,1 cm

• Gewicht: 0,5 kg (ca. 1,1 lbs)

• Herkunftsland: USA

Technische Vorteile

• Dynamische Eingangsvielfalt: Der MC-TAIH03 unterstützt sowohl Einzelsignal- als auch Differenzeingangsmodi. Diese Flexibilität ermöglicht es Ingenieuren, das Modul an verschiedene Feldverdrahtungsbedingungen anzupassen und so Störungen durch Gleichtaktrauschen in komplexen Erdungssituationen effektiv zu eliminieren.

• Optimale Raumausnutzung: Die 41,1 cm lange vertikale Bauform maximiert die Dichte im Schaltschrank. Sie fasst 16 Hochpegel-Kanäle an einem einzigen Anschluss zusammen, reduziert den Platzbedarf für Sammelgestelle und vereinfacht das Kabelmanagement.

• Nahtlose Integration in Altsysteme: Diese FTA ist vollständig kompatibel mit älteren TPS- und UCN-Systemen und unterstützt gleichzeitig moderne Experion PKS-Architekturen. Dies gewährleistet einen risikoarmen Migrationspfad für Anlagen, die ihre Steuerinfrastruktur aufrüsten möchten, ohne die Feldinstrumentierung auszutauschen.

• Verbesserte Signalqualität: Das in den USA mit Industriekomponenten gefertigte Modul ist resistent gegen elektromagnetische Störungen (EMI). Das Schaltungsdesign verhindert Signalübersprechen zwischen den Kanälen, sodass schnelle Transienten in einer Schleife die Genauigkeit benachbarter Prozessmessungen nicht beeinträchtigen.

• Großer Temperaturbereich für Lagerung: Obwohl für eine Betriebstemperatur von 60°C optimiert, übersteht das Modul Lagerbedingungen bis zu -40°C. Diese Robustheit erleichtert Logistik und Vor-Ort-Bereitstellung bei Projekten in extremen Klimazonen.

FAQs

• Kann der MC-TAIH03 51309136-175 ältere MC-TAIH02-Module ersetzen?

  Der MC-TAIH03 (51309136-175) ist eine moderne Version der HLAI-FTA-Serie. Er ersetzt in der Regel frühere Versionen derselben I/O-Familie; prüfen Sie jedoch stets die Kompatibilität von I/O-Prozessor und Basis, um sicherzustellen, dass die physischen Anschlussstellen und Kabelstecker mit Ihrer bestehenden Installation übereinstimmen.

• Benötigt dieses Modul externe Stromversorgung für 4-20mA-Schleifen?

  Die FTA übernimmt die Signalabschaltung und -aufbereitung. Je nach Systemkonfiguration (aktive vs. passive Schleifen) stammt die Stromversorgung typischerweise vom Systemnetzteil über den I/O-Prozessor oder über externe Feldstromverteilung.

• Wie wechselt man zwischen Einzelsignal- und Differenzmodus?

  Ingenieure konfigurieren den Eingangsmodus über physische Jumper-Einstellungen auf der FTA-Platine sowie über die Softwarekonfiguration im Experion PKS Control Builder. Stellen Sie sicher, dass die Feldverdrahtung dem gewählten Hardwaremodus entspricht, um Messfehler zu vermeiden.

• Ist dies ein original Honeywell-Werksteil?

  Ja. Wir liefern ausschließlich 100% brandneue Originalgeräte in werkversiegelter Verpackung. Jedes Gerät trägt eine eindeutige Seriennummer und die Kennzeichnung „Made in USA“, was die volle Einhaltung der hohen Zuverlässigkeitsstandards von Honeywell garantiert.
