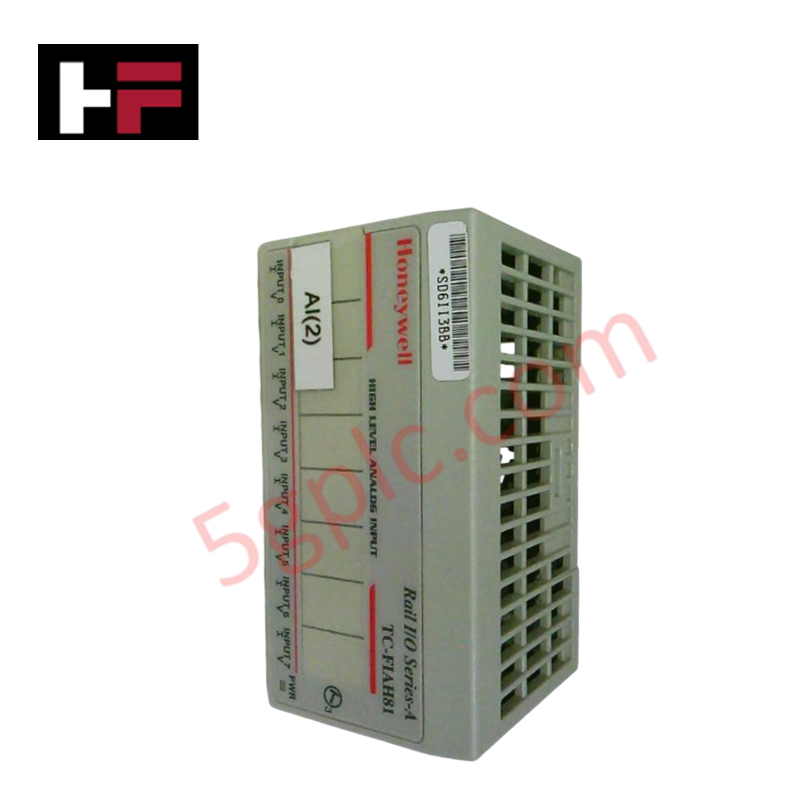

TC-FIAH81 | Honeywell | 8-Kanal Analog-Eingangsmodul mit hohem Pegel

Produktbeschreibung

Das TC-FIAH81 ist ein Hochgeschwindigkeits-Analog-Erfassungsmodul, das für die Honeywell Experion PKS- und C200-Steuerungsarchitekturen entwickelt wurde. Dieses Modul ist für die hochentwickelte Signalverarbeitung konzipiert und bietet acht Single-Ended-Eingänge, die mit einer Vielzahl industrieller Sensoren kompatibel sind. Es verfügt über eine hocheffiziente Umwandlungsrate von 256 µs über alle Kanäle hinweg, was es ideal für dynamische Regelkreise macht, bei denen eine schnelle Datenaktualisierung entscheidend ist. Die Einheit ist für eine 16-Bit-Datenformatierung (linksjustierte Zweierkomplement-Darstellung) optimiert, was eine nahtlose Integration in die interne Verarbeitungslogik des Systems bei gleichzeitig geringem thermischem Aufwand gewährleistet.

Technische Spezifikationen

• Modulkennung: TC-FIAH81

• Eingangsdichte: 8 Single-Ended-Kanäle

• Konfigurierbare Signalbereiche: Spannung (±10V, 0-10V) oder Strom (0-20mA, 4-20mA)

• Umwandlungsauflösung: 12-Bit unipolar; 11-Bit plus Vorzeichen bipolar

• Stromempfindlichkeit: 5,13 µA pro Zählschritt

• Eingangswiderstand (Spannung): 100 kΩ

• Eingangswiderstand (Strom): 238 Ω

• Globale Aktualisierungsrate: 256 µs für alle aktiven Kanäle

• Systemisolation: 850 VDC (Benutzer-zu-System); keine Kanal-zu-Kanal-Isolation

• Kalibrierungsgenauigkeit: ±0,20 % des vollen Messbereichs bei 25°C

• Dauerhafter Überlastschutz: 30V oder 32mA (Grenze pro Einzelkanal)

• Leistungsaufnahme: Maximal 3 W bei 31,2 V DC

• Thermische Abgabe: 10,2 BTU/h

• Betriebsabmessungen: 51 mm x 178 mm x 356 mm

• Lagerbedingungen: -40°C bis +85°C

Betriebliche Anwendung

Das TC-FIAH81 ist eine vielseitige Wahl zur Überwachung standardmäßiger Prozessgrößen wie Druck, Temperatur und Durchfluss, bei denen hochpegelige Signale von Feldtransmittern vorverarbeitet werden. Sein Single-Ended-Design ist besonders effektiv in Umgebungen mit gemeinsamem Signalmasseanschluss und ermöglicht eine dichte I/O-Integration in einem kompakten 51 mm breiten Gehäuse. Für sicherheitskritische Regelkreise schützt der integrierte Überlastschutz des Moduls die interne Elektronik vor Überspannungen auf der Feldseite.

Häufig gestellte Fragen

• Unterstützt dieses Modul differenzielle Eingangsschaltungen?

  Das TC-FIAH81 ist speziell für Single-Ended-Eingänge ausgelegt. Für Anwendungen, die differenzielle Verdrahtung zur Reduzierung von Gleichtaktstörungen erfordern, sollte ein alternatives Modul wie die TC-FXX-Serie in Betracht gezogen werden.

• Gibt es eine individuelle Kanalisolation?

  Das Modul bietet zwar eine 850 VDC-Isolation zwischen der Feldverdrahtung und dem Steuerungs-Backplane, die Kanäle teilen jedoch eine gemeinsame Masse. Anwendungen, die eine Kanal-zu-Kanal-Isolation benötigen, sollten die TC-HAI081-Serie verwenden.
